前言

AI智能眼镜的集成度越来越高。视觉显示、语音交互、环境感知一个不落。整机系统对状态感知的精度和响应速度提出了更高要求。

其中，镜腿开合状态的准确识别，已成为产品设计中绕不开的关键环节。通过检测镜腿状态，系统可以自动完成开机、休眠以及功能切换等操作。同时，还能有效降低非工作状态下的待机功耗。

目前，Meta、Google等头部厂商推出的AI智能眼镜，普遍采用霍尔检测方案。MH231霍尔开关芯片已经在相关项目中落地，专用于镜腿开合状态的实时检测。下文将结合AI智能眼镜的实际应用需求，详细聊聊MH231霍尔开关芯片的工作原理和应用特点。

AI智能眼镜如何实现镜腿开合检测？

问题来了，AI智能眼镜的镜腿检测是怎么实现的？通常，它依赖一套“磁铁 + 霍尔开关芯片”的组合方案。磁铁固定在镜腿结构内部，霍尔开关芯片则放在主板对应的位置。

当镜腿打开或闭合时，磁铁与芯片的相对位置发生变化。芯片所处位置的磁场强度也随之改变。霍尔开关芯片捕捉到磁场变化后，会输出对应的电平信号（高电平或低电平）。主控MCU识别到这个信号，就能判断出镜腿当前的状态，然后触发开机、休眠或模式切换等一系列动作。

跟机械按键或触点式检测方案相比，霍尔检测方案有一个很明显的优势：不需要物理接触。器件体积小巧，很容易内嵌到镜腿那点狭小空间里。而且没有机械磨损，长期用下来可靠性更高。所以，它已经成为AI智能眼镜镜腿检测的主流选择。

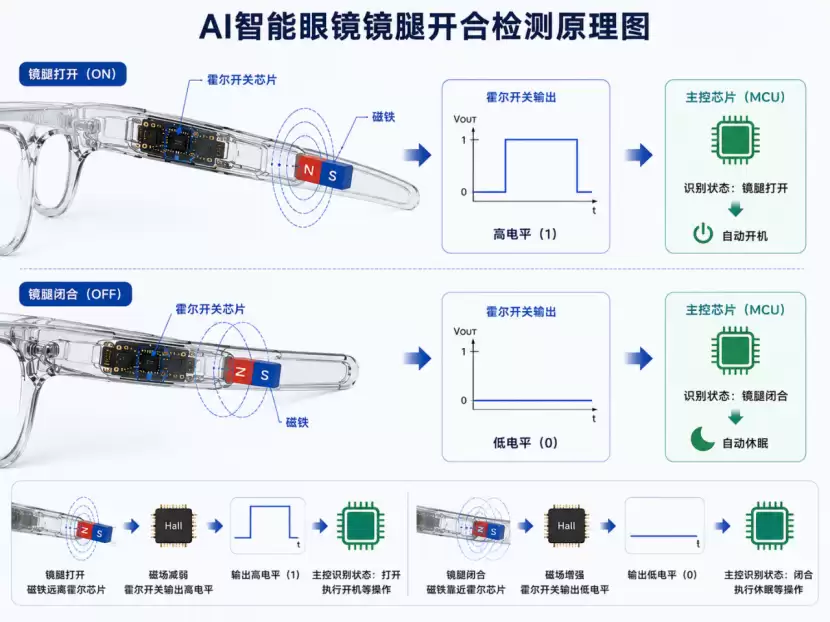

检测原理示意图：

MH231在AI智能眼镜中的应用

针对AI智能眼镜镜腿检测这个应用场景，MH231可以作为霍尔开关检测方案的核心元件。它的主要参数如下：

• 工作电压：1.65V~5.5V
• 静态电流：约900nA
• 磁灵敏度：20~40GS
• 封装形式：DFN1×1-4L

其中，约900nA的静态电流，对降低系统待机功耗很有帮助。对于需要兼顾续航表现的AI智能眼镜这类智能穿戴设备来说，确实是个加分项。

同时，MH231支持1.65V~5.5V的工作电压，能适配不同系统的供电需求。DFN1×1-4L这种小尺寸封装，也能满足镜腿内部空间紧凑的安装要求，给整机布局留出更多设计空间。

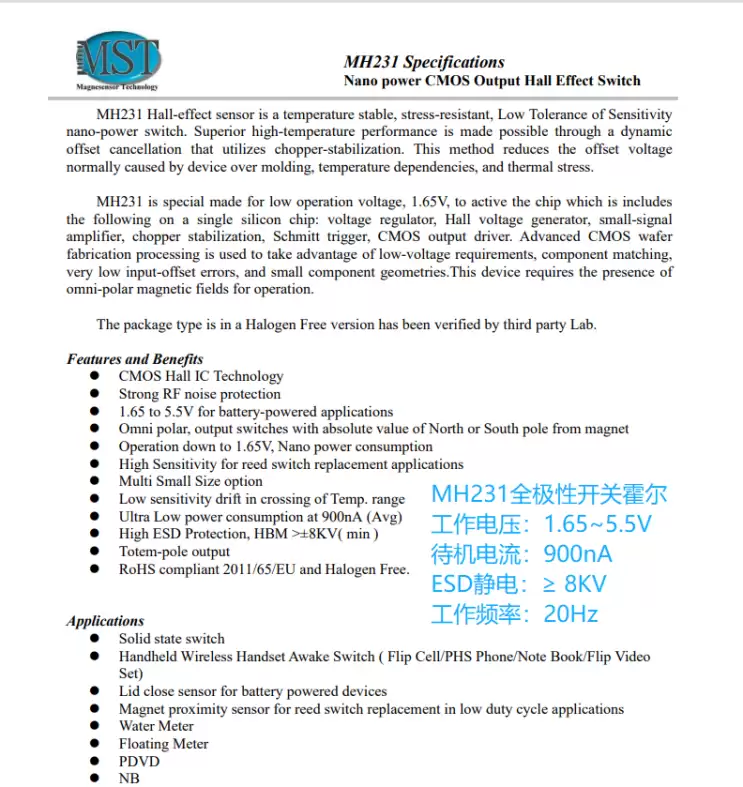

MH231应用规格书：

应用设计说明

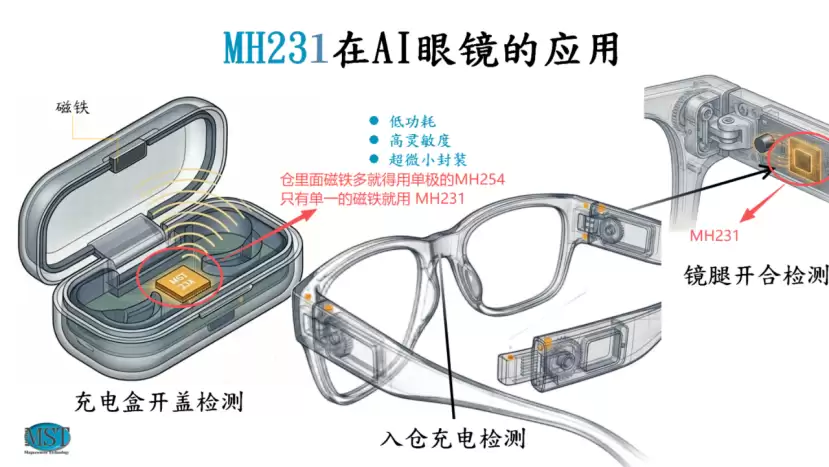

MH231主要应用于AI智能眼镜镜腿位置的开合状态检测。这里需要特别提醒一下，镜腿检测和充电盒检测属于不同的应用场景。两者对霍尔器件的选型要求也不一样。

举个例子：在AI眼镜充电盒的开盖检测中，通常会用到单极霍尔芯片MH254EST；而MH231则专门用于镜腿位置的开合检测。所以，在产品设计阶段，一定要根据不同的应用位置，选择合适的霍尔器件。

MH231方案特点

结合AI智能眼镜的实际应用需求，MH231方案的特点可以总结为以下几点：

• 支持1.65V~5.5V工作电压。
• 静态电流约900nA，有助于降低系统待机功耗。
• 磁灵敏度20~40GS，可用于镜腿开合状态检测。
• DFN1×1-4L小尺寸封装，适用于空间紧凑的镜腿结构。
• 输出稳定的高、低电平开关信号，便于MCU进行状态识别。

总结

随着AI智能眼镜市场持续发展，镜腿状态检测已经成为整机设计中的基础功能之一。霍尔开关方案凭借结构简单、无需机械接触、易于集成等优势，在AI智能眼镜镜腿检测设计中得到了广泛应用。

MH231支持1.65V~5.5V工作电压，静态电流约900nA，采用DFN1×1-4L小尺寸封装。能够为AI智能眼镜及其他智能穿戴设备的镜腿开合检测提供稳定的开关信号，是系统设计中一个值得考虑的可靠选择。
