前言

本文档定义了一套专为WPF应用程序设计的PLC通信管理标准化接口，旨在统一串口、TCP/IP等多种通信方式及Modbus、三菱MC等常见协议。通过提供一致的编程模型，该设计简化了数据读写与状态管理流程，使开发人员能够灵活替换底层协议实现而无需修改业务代码。文中详细阐述了通信状态枚举、参数配置接口及核心通信接口的具体规范，为构建高内聚、低耦合的工业控制软件提供了坚实的技术基础与标准化指导。

C# WPF PLC通信管理标准化接口设计详解的核心流程信息图 — **C# WPF PLC通信管理标准化接口设计详**用简体中文信息图概括C# WPF PLC通信管理标准化接口设计详的核心流程、关键规则与实践要点。

C# WPF PLC通信管理标准化接口设计文档

1. 引言

本文档定义了一套用于WPF应用程序的PLC通信管理标准化接口。该设计旨在统一多种PLC通信方式（串口、TCP/IP）及常见协议（Modbus RTU/ASCII/TCP、三菱MC协议），为上层应用提供一致的编程模型，简化PLC数据读写和状态管理。通过标准化接口，开发人员可以灵活替换底层协议实现，同时保持业务代码不变。

2. 通信状态枚举

表示PLC连接的当前状态。

///
/// 表示PLC通信连接的状态。
///
public enum PlcConnectionState
{
    /// 初始状态，未连接。
    Disconnected,

    /// 正在建立连接。
    Connecting,

    /// 已成功连接。
    Connected,

    /// 连接发生错误，无法通信。
    Error,

    /// 正在断开连接。
    Disconnecting
}

3. 通信参数配置接口 `IPlcConnectionConfig`

用于封装不同协议和传输方式所需的连接参数。

///
/// PLC连接配置的基接口。
///
public interface IPlcConnectionConfig
{
    ///
    /// 获取通信超时时间（毫秒）。
    ///
    int Timeout { get; }

    ///
    /// 获取重试次数。
    ///
    int RetryCount { get; }
}

///
/// 串口通信配置。
///
public interface ISerialPortConfig : IPlcConnectionConfig
{
    string PortName { get; }
    int BaudRate { get; }
    int DataBits { get; }
    System.IO.Ports.Parity Parity { get; }
    System.IO.Ports.StopBits StopBits { get; }
}

///
/// 以太网通信配置。
///
public interface IEthernetConfig : IPlcConnectionConfig
{
    string IpAddress { get; }
    int Port { get; }
}

///
/// Modbus协议特定配置（可选）。
///
public interface IModbusConfig : IPlcConnectionConfig
{
    byte StationId { get; }  // 从站地址
    // 可扩展 Modbus 相关参数
}

///
/// 三菱MC协议配置。
///
public interface IMcProtocolConfig : IPlcConnectionConfig
{
    /// 网络编号（通常为0）
    byte NetworkNumber { get; }

    /// PC编号（通常为0xFF）
    byte PcNumber { get; }

    /// 目标模块IO编号（通常为0x03FF）
    ushort DestinationModuleIoNumber { get; }

    /// 目标模块站号（通常为0）
    byte DestinationModuleStationNumber { get; }

    /// CPU定时器（秒）
    ushort CpuTimer { get; }
}

4. 核心PLC通信接口 `IPlcCommunicator`

定义统一的PLC通信操作方法，支持异步读写。

///
/// PLC通信器接口，提供连接管理和数据读写功能。
///
public interface IPlcCommunicator : IDisposable
{
    ///
    /// 当前连接状态。
    ///
    PlcConnectionState State { get; }

    ///
    /// 连接配置。
    ///
    IPlcConnectionConfig Config { get; }

    ///
    /// 连接状态变化事件。
    ///
    event EventHandler StateChanged;

    ///
    /// 建立连接（异步）。
    ///
    Task ConnectAsync(CancellationToken cancellationToken = default);

    ///
    /// 断开连接（异步）。
    ///
    Task DisconnectAsync(CancellationToken cancellationToken = default);

    ///
    /// 读取单个位（线圈/触点）。
    ///
    /// 地址，如 "M100"、"Q0.0" 等。
    Task<bool> ReadBoolAsync(string address, CancellationToken cancellationToken = default);

    ///
    /// 写入单个位。
    ///
    Task WriteBoolAsync(string address, bool value, CancellationToken cancellationToken = default);

    ///
    /// 读取16位整数。
    ///
    Task<short> ReadInt16Async(string address, CancellationToken cancellationToken = default);

    ///
    /// 写入16位整数。
    ///
    Task WriteInt16Async(string address, short value, CancellationToken cancellationToken = default);

    ///
    /// 读取32位整数。
    ///
    Task<int> ReadInt32Async(string address, CancellationToken cancellationToken = default);

    ///
    /// 写入32位整数。
    ///
    Task WriteInt32Async(string address, int value, CancellationToken cancellationToken = default);

    ///
    /// 读取浮点数（32位）。
    ///
    Task<float> ReadFloatAsync(string address, CancellationToken cancellationToken = default);

    ///
    /// 写入浮点数。
    ///
    Task WriteFloatAsync(string address, float value, CancellationToken cancellationToken = default);

    ///
    /// 读取字符串（指定长度）。
    ///
    Task<string> ReadStringAsync(string address, ushort length, CancellationToken cancellationToken = default);

    ///
    /// 写入字符串。
    ///
    Task WriteStringAsync(string address, string value, CancellationToken cancellationToken = default);

    ///
    /// 批量读取字节数组（适用于任意数据块）。
    ///
    Task<byte[]> ReadBytesAsync(string address, ushort length, CancellationToken cancellationToken = default);

    ///
    /// 批量写入字节数组。
    ///
    Task WriteBytesAsync(string address, byte[] data, CancellationToken cancellationToken = default);
}

设计说明：地址字符串格式由具体实现解释，例如 "D100"、"M0"、"40001" 等，推荐采用协议相关的标准表示。

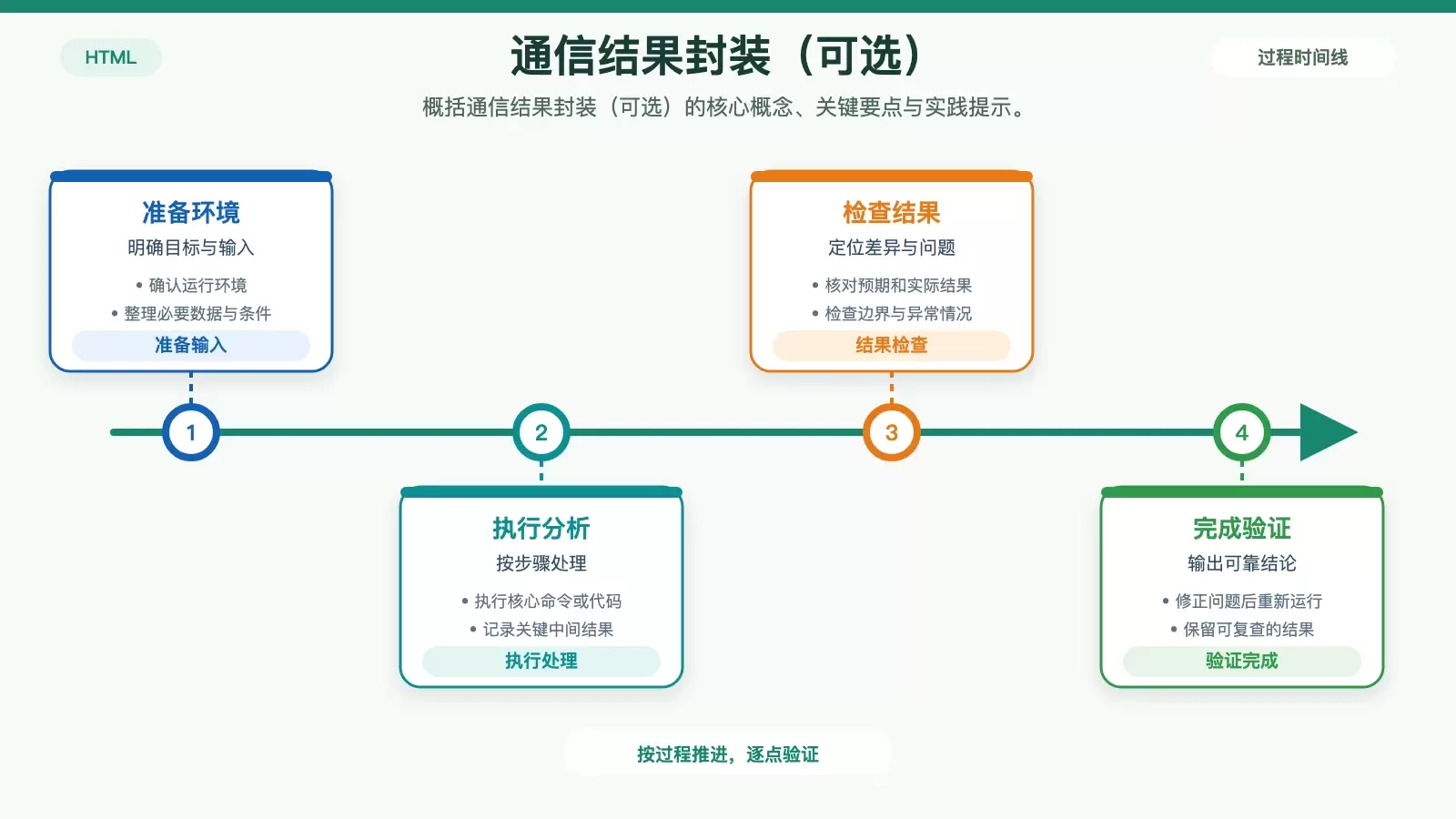

5. 通信结果封装（可选）

为了提供更丰富的返回值（包含错误信息等），可以定义结果类。

///
/// 表示PLC读写操作的结果。
///
/// 数据类型。
public class PlcResult<T>
{
    public bool IsSuccess { get; set; }
    public T Value { get; set; }
    public string ErrorMessage { get; set; }
    public Exception Exception { get; set; }

    public static PlcResult Success(T value) => new PlcResult { IsSuccess = true, Value = value };
    public static PlcResult Failure(string error, Exception ex = null) => new PlcResult { IsSuccess = false, ErrorMessage = error, Exception = ex };
}

6. 通信事件参数

///
/// PLC连接状态变化事件参数。
///
public class PlcConnectionStateChangedEventArgs : EventArgs
{
    public PlcConnectionState OldState { get; }
    public PlcConnectionState NewState { get; }
    public string Message { get; }

    public PlcConnectionStateChangedEventArgs(PlcConnectionState oldState, PlcConnectionState newState, string message = "")
    {
        OldState = oldState;
        NewState = newState;
        Message = message;
    }
}

///
/// PLC数据接收事件参数（适用于订阅特定地址变化）。
///
public class PlcDataReceivedEventArgs : EventArgs
{
    public string Address { get; }
    public object Value { get; }
    public DateTime Timestamp { get; }

    public PlcDataReceivedEventArgs(string address, object value)
    {
        Address = address;
        Value = value;
        Timestamp = DateTime.Now;
    }
}

7. 协议特定接口（可选扩展）

对于某些协议可能需要特殊方法，可定义子接口。

7.1 Modbus专用接口

public interface IModbusCommunicator : IPlcCommunicator
{
    /// 读取线圈（功能码01）。
    Task<bool[]> ReadCoilsAsync(ushort startAddress, ushort quantity, CancellationToken cancellationToken = default);

    /// 读取离散输入（功能码02）。
    Task<bool[]> ReadDiscreteInputsAsync(ushort startAddress, ushort quantity, CancellationToken cancellationToken = default);

    /// 读取保持寄存器（功能码03）。
    Task<ushort[]> ReadHoldingRegistersAsync(ushort startAddress, ushort quantity, CancellationToken cancellationToken = default);

    /// 读取输入寄存器（功能码04）。
    Task<ushort[]> ReadInputRegistersAsync(ushort startAddress, ushort quantity, CancellationToken cancellationToken = default);

    /// 写入单个线圈（功能码05）。
    Task WriteSingleCoilAsync(ushort address, bool value, CancellationToken cancellationToken = default);

    /// 写入单个寄存器（功能码06）。
    Task WriteSingleRegisterAsync(ushort address, ushort value, CancellationToken cancellationToken = default);

    /// 写入多个线圈（功能码15）。
    Task WriteMultipleCoilsAsync(ushort startAddress, bool[] values, CancellationToken cancellationToken = default);

    /// 写入多个寄存器（功能码16）。
    Task WriteMultipleRegistersAsync(ushort startAddress, ushort[] values, CancellationToken cancellationToken = default);
}

7.2 三菱MC协议专用接口

public interface IMcProtocolCommunicator : IPlcCommunicator
{
    /// 批量读取软元件（字/双字）。
    Task<byte[]> ReadDeviceBlockAsync(string device, ushort size, CancellationToken cancellationToken = default);

    /// 批量写入软元件。
    Task WriteDeviceBlockAsync(string device, byte[] data, CancellationToken cancellationToken = default);

    /// 随机读取多个软元件。
    Task<byte[]> ReadRandomAsync(string[] devices, CancellationToken cancellationToken = default);

    /// 远程运行/停止PLC。
    Task RemoteOperationAsync(PlcRemoteOperation operation, CancellationToken cancellationToken = default);
}

public enum PlcRemoteOperation
{
    Run,
    Stop,
    Reset
}

8. 通信管理器接口 `IPlcCommunicationManager`

用于管理多个PLC连接实例，提供统一的创建、获取、移除等功能。

///
/// PLC通信管理器，负责创建和管理多个PLC通信器实例。
///
public interface IPlcCommunicationManager : IDisposable
{
    ///
    /// 根据配置创建新的PLC通信器。
    ///
    /// 连接配置。
    /// 可选标识符，若未提供则自动生成。
    /// 创建的PLC通信器实例。
    IPlcCommunicator CreateCommunicator(IPlcConnectionConfig config, string id = null);

    ///
    /// 根据标识符获取已创建的PLC通信器。
    ///
    IPlcCommunicator GetCommunicator(string id);

    ///
    /// 移除并释放指定PLC通信器。
    ///
    bool RemoveCommunicator(string id);

    ///
    /// 获取所有已创建的PLC通信器。
    ///
    IReadOnlyList GetAllCommunicators();

    ///
    /// 当任何PLC通信器的状态发生变化时触发。
    ///
    event EventHandler CommunicatorStateChanged;
}

9. 总结

接口文档汇总 - 3.PLC通信管理

2/2

本文档定义了一套标准化的PLC通信管理接口，涵盖连接配置、核心通信方法及高级管理器。设计支持串口与以太网传输，并针对Modbus和三菱MC协议提供扩展接口。通过统一的IPlcCommunicator接口，上层应用能以相同方式操作不同品牌PLC，极大提升代码可维护性与扩展性。在WPF项目中，结合MVVM模式可轻松实现PLC状态的实时监控与交互。
