CADWIN中批量套CAD零件的方法
时间:2025-06-03 | 作者: | 阅读:0船体上的部分标识,例如前后桅杆等,在tribon系统里没有建模,需要在cad中以1:1的比例绘制。之后,利用沪东系统的套料模块,将各个零件逐一导入,并手动录入零件的名称、厚度以及材质等信息。由于零件数量庞大且信息繁杂,这一过程很容易出错。然而,借助cadwin软件,则能够实现零件的批量导入数据库,即便有数百个零件也能迅速完成。并且,使用cadwin进行套料,不仅能显著提高工作效率,还降低了对零件轮廓制作的要求,操作起来更加简便。具体步骤如下:
双击CADwin图标启动主程序,随后点击D/BCtrl→MakeDB,在弹出的输入框内填写数据库名称并确认。

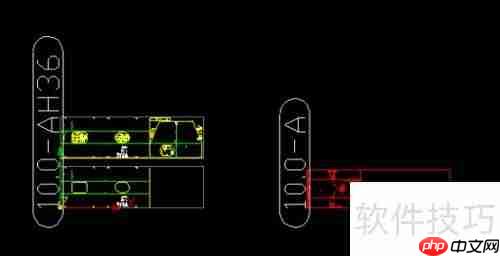

点击文件→读取→选择.dxf文件。

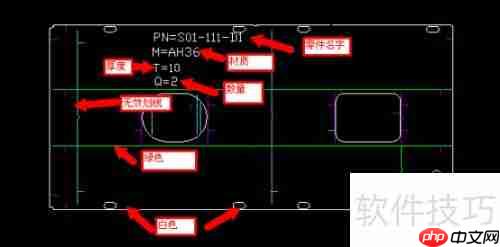

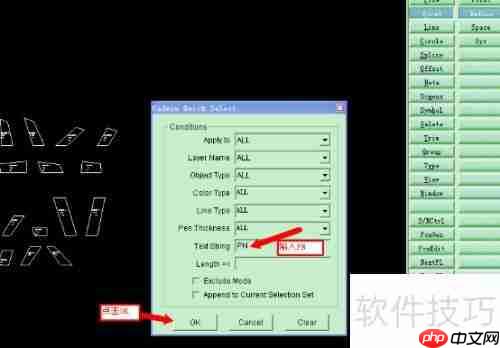

- 点击Point → Define,按下Ctrl + 鼠标右键,选择Quick Select,在输入框中输入PN后确认,最后点击Y/N完成。

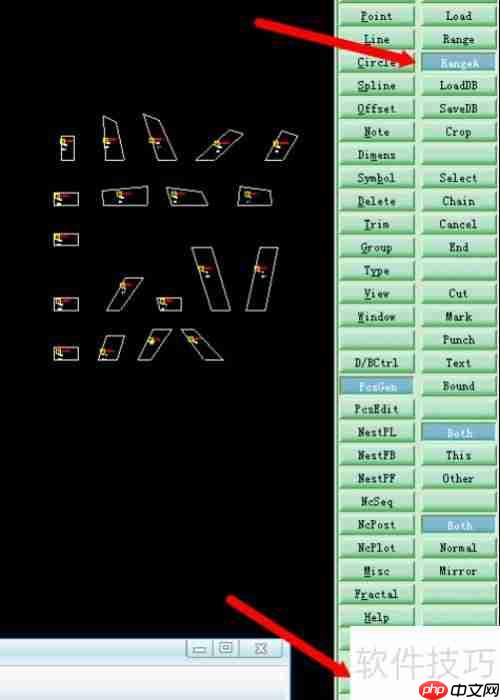

- 点击PcsGen,选择RangeA,用鼠标拖动选中全部图形,最后Y/N确认。
- 生成零件后,按下键盘上的C键退出.dxf图形文件。

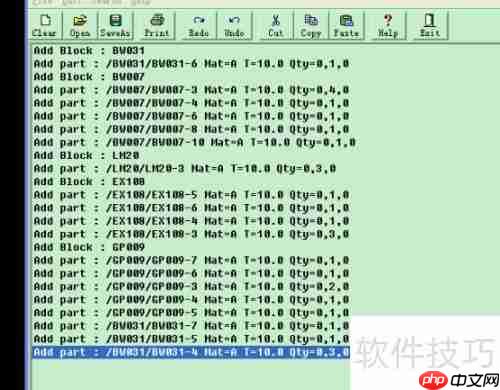

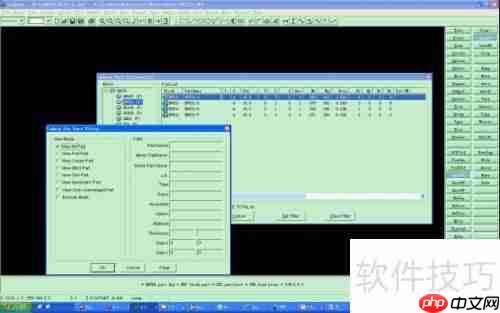

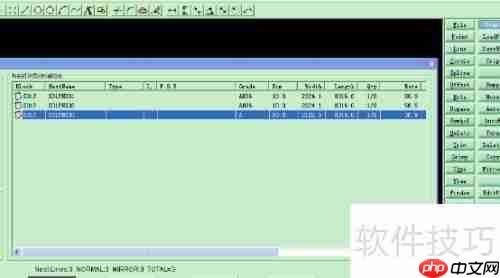

- 点击NestPL,接着LoadPt,按下回车键,选择需要套料的零件(可使用Set Filter筛选)。
- 套料完成后,点击NestPL,依次执行SaveDB、Y/N确认,选择N,再点Start,回车,查看保存的套料板。
- 打开NestPL,点击Start,按回车键,选择套料板,确认OK。

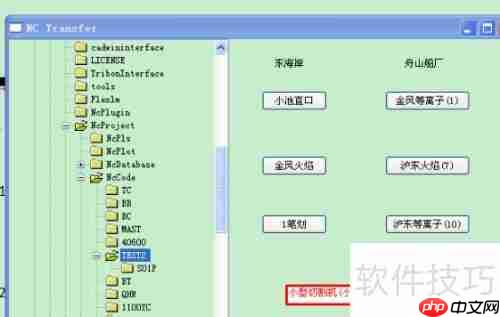

- 生成中间切割文件(支持批量处理):NcSeq → AutoNc → Y/N → NcPost → Gen-Nc → Y/N。生成的文件会自动存储至 C:CadwinNcProjectNcCode 路径下。
- 切割中间文件用于生成各船厂的切割指令,该程序经过张旭峰多次调整,最终获得现场的认可。
- 点击NestPL后选择Start,按回车键,挑选套料板并确认。接着打开NcPlot,点击Plot,选取套料板轮廓后回车,最后通过File中的Save as选择保存类型,或者直接进行打印操作。
