Multisim电路仿真软件入门教程

时间:2025-06-09  |  作者:  |  阅读:0

multisim是一款用于电路仿真的专业软件,它能够借助内置元件设计电路图,并通过点击运行来模拟和验证电路的功能。

1、 启动程序

2、 打开Multisim软件,从元件库中挑选所需的组件并构建电路图。

3、 选取元器件

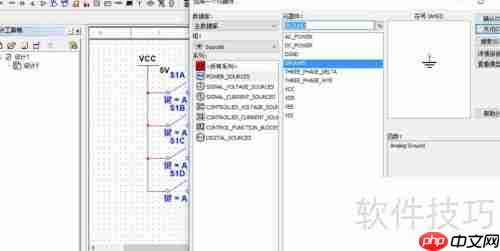

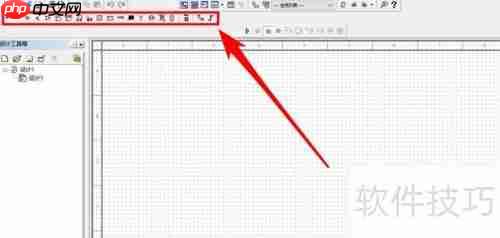

4、 元件库按照从左到右的顺序分为电源、基础元件、二极管、晶体管、模拟电路元件以及TTL与CMOS。依据电路的具体需求挑选适合的元件。

5、 开始模拟

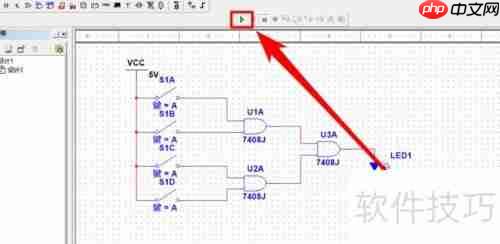

6、 在完成电路图的设计之后,点击工具栏上的运行按钮以启动仿真。

7、 操作步骤

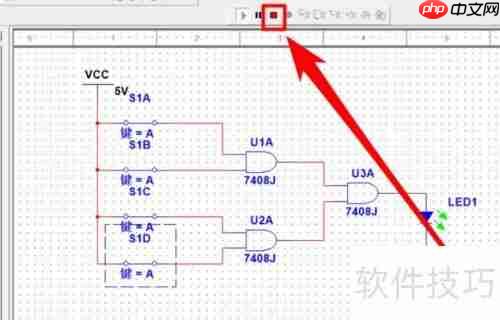

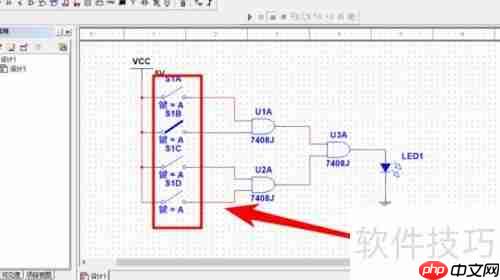

8、 当开始运行时,点击开关来控制电路的通断状态,如果要结束仿真过程,则需按下停止按钮。

9、 文件保存

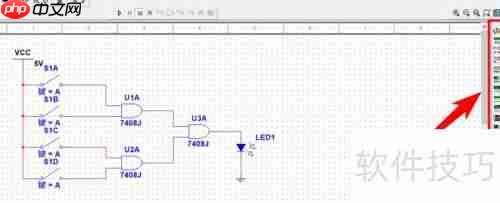

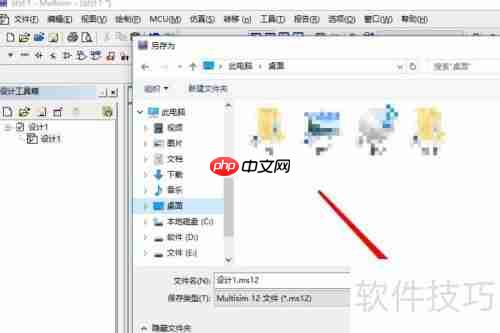

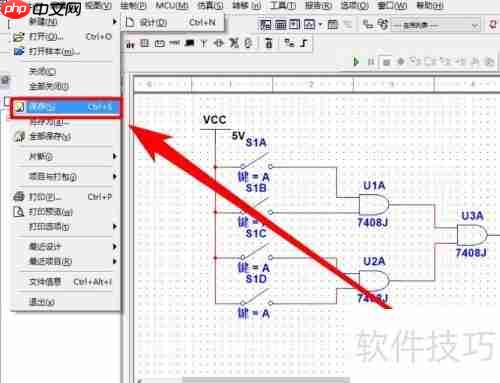

10、 如果电路需要使用万用表、示波器等测量设备,可以从右侧的测量工具栏中选取。保存仿真后的电路图时,打开文件菜单,选择保存选项,设置好保存位置后,点击确认按钮即可完成保存操作。
