这周，苹果的10.5英寸iPad Pro正式上市。不管你是已经入手新机的朋友，还是还在观望的朋友，想必都对这款新设备的内部构造充满好奇。今天，就让我们通过iFixit的拆解，一起来揭开它的神秘面纱吧。

10.5英寸iPad Pro搭载了一块全层压的氧化物TFT True Tone LED背光显示屏，分辨率为2224 × 1668（264ppi），并且整合了ProMotion技术。它的心脏是第四代64位A10X处理器，搭配M10协处理器。背后的1200万像素OIS摄像头支持30fps的4K视频录制，前置的700万像素FaceTime摄像头则支持1080p视频录制。此外，它还具备自动平衡、四个扬声器音频输出、Touch ID、2个麦克风、环境光传感器、加速计、气压计和3轴陀螺仪。网络方面，它支持双频802.11a/b/g/n/ac MIMO Wi-Fi和Bluetooth 4.2。存储容量有64GB、256GB和512GB三种选择，颜色方面则有金色、银色、深空灰色和玫瑰色四种选项。

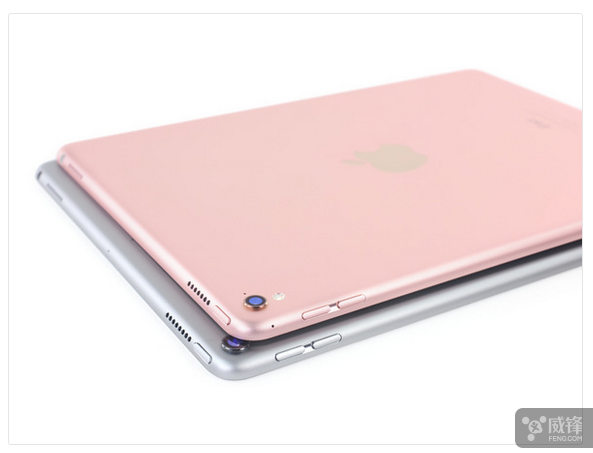

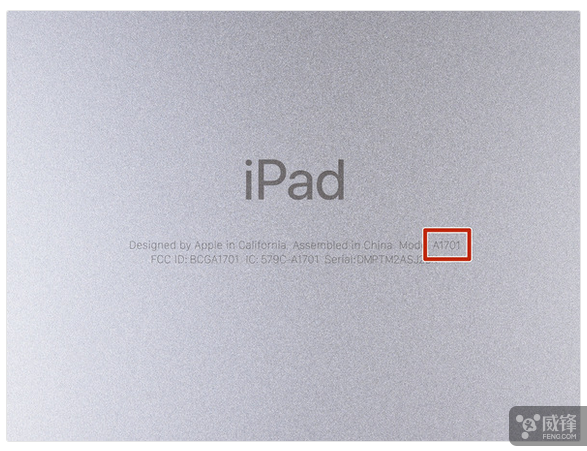

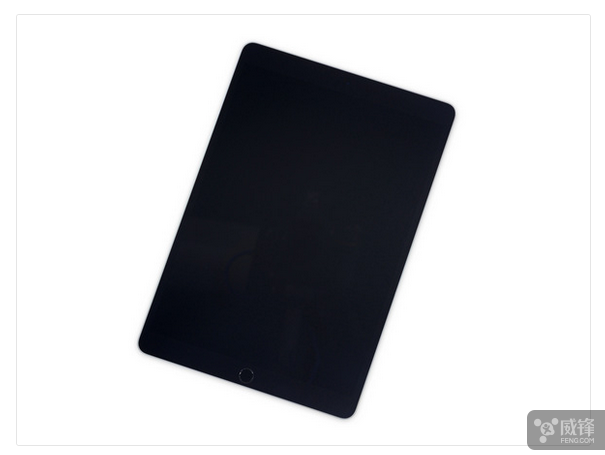

10.5英寸iPad Pro的型号为A1701，虽然比9.7英寸iPad Pro稍微大了一点，但具体有多大呢？旧款9.7英寸iPad的尺寸为9.4" x 6.6"，而新的10.5英寸iPad Pro尺寸为9.8" x 6.8"，两者厚度均为0.24"。可以说，新款并没有大多少，主要是边框变得更窄了。如果你是iPad的忠实用户，可能会发现新款握在手中并没有变大，只是视觉上显得更大了。其他变化还包括麦克风小圆洞位置的调整，从后置摄像头旁边移到了前置摄像头旁边。

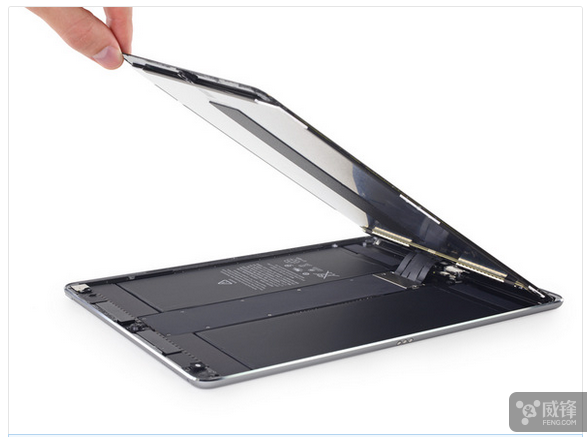

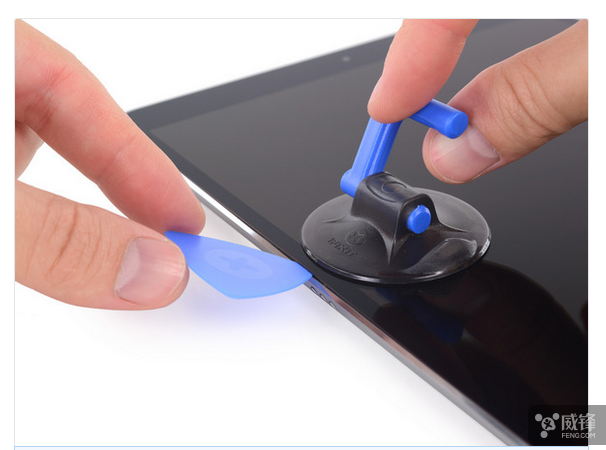

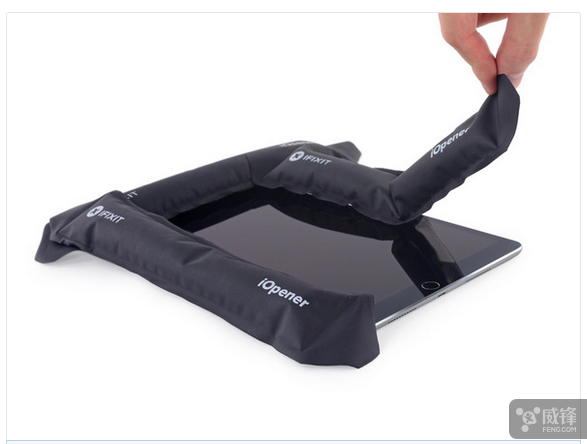

拆解过程显示，10.5英寸iPad Pro的内部构造与之前的iPad相似，使用了大量强力粘合胶。不过，由于边框变窄，显示屏和层压玻璃之间的空间更容易操作。如果你是个拆解设备的老手，准备好各种工具，打开这台iPad Pro应该不难。iFixit在拆解过程中非常小心，因为分离屏幕和机身时，显示屏的缆线容易被切断。但这次，显示屏缆线的走线更为合理，位于中间位置，被割断的风险大大降低。iFixit表示，之前只见过一次iPad内部采用这种布局，苹果似乎决定在Pro产品线中统一使用这种对称设计。

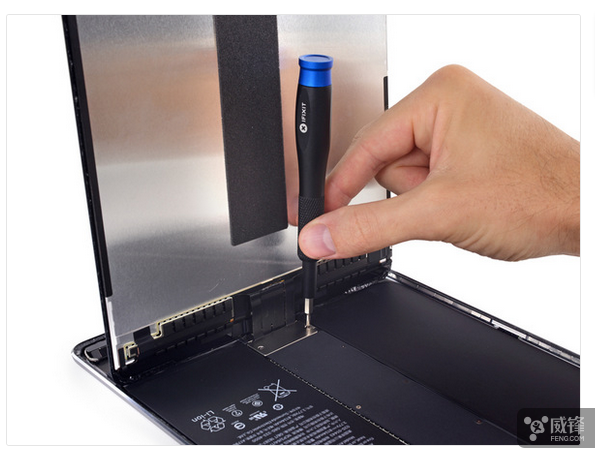

苹果现在更倾向于使用飞利浦螺丝钉来固定屏幕缆线，而不是像iPhone 7和7 Plus那样使用三点螺丝钉。屏幕缆线连接到Lightning接口附近，这样修理起来会更方便。接下来，需要小心处理被强力胶水粘住的逻辑板，希望有电池拉带，这样取出电池会更容易。

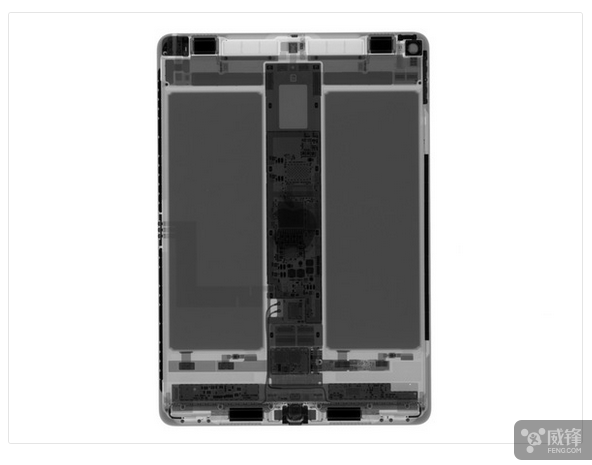

在X光下，iPad Pro的内部结构清晰可见，图片来自Creative Electron。

从外观上看，显示屏与前几代并无明显区别，分辨率为264ppi，120Hz的刷新率相当出色。这可能也是它需要四条连接线的原因，以前的iPad只需要两条。更薄的边框和True Tone技术让这个屏幕显得与众不同。我们在这个屏幕上看到了以下组件：

－红色：Intersil 248828 R703CM

－橙色：Parade Technologies DP825时序控制器（可能是前几代iPad Pro的升级版）

－黄色：Texas Instruments TPS565158

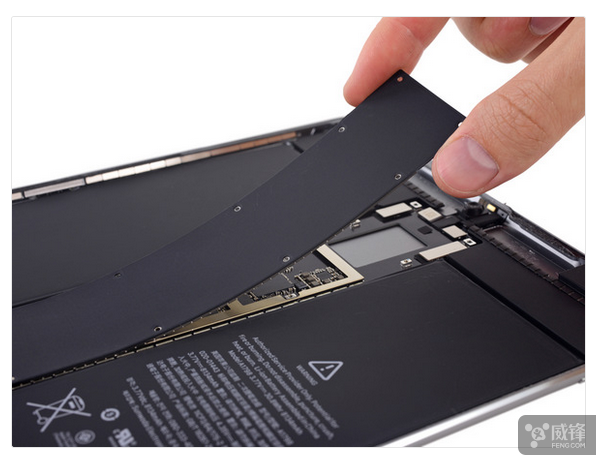

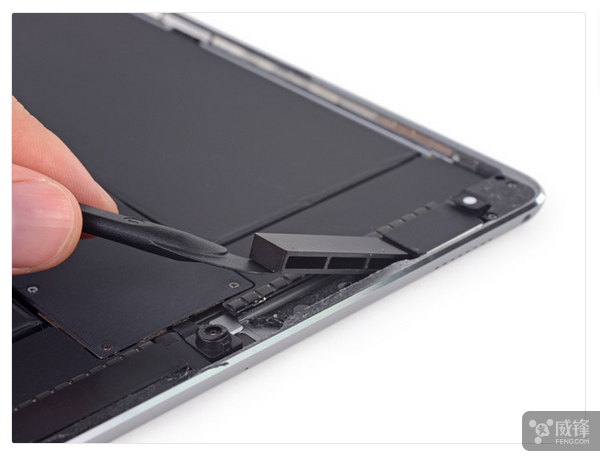

这次拆解的是Wi-Fi版10.5英寸iPad Pro，机身上有几个奇怪的塑料块。在蜂窝版iPad上，这些位置应该是LTE天线的位置。奇怪的是，Wi-Fi版12.9英寸iPad Pro上并没有类似的塑料块。或许这些塑料块是用来支撑屏幕总成的，以前的iPad上这个位置是空的。移除逻辑板上的大屏蔽板后，我们可以看到更多内部组件。

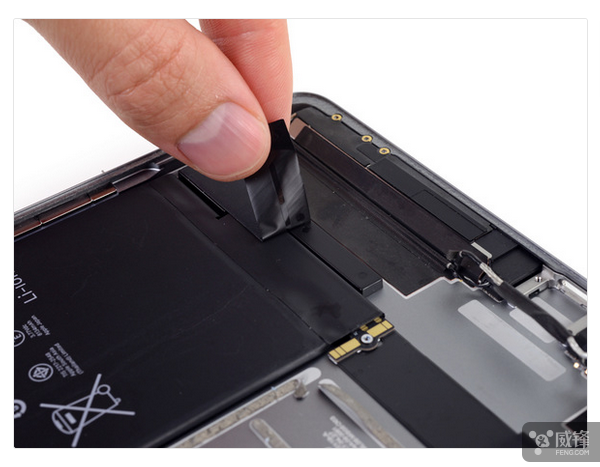

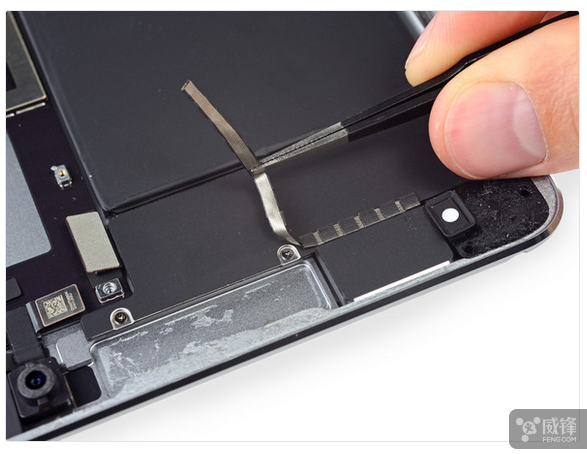

拆解到这一步，iFixit发现这个本来就不厚的设备里，竟然没有发现任何内部缆线。苹果把缆线都藏到了哪里？3.5mm耳机接口和扬声器驱动器还在原来的位置，但它们的带状缆线并没有像12.9英寸版本那样出现在扬声器上。苹果把这些带状缆线埋到了扬声器和后壳之间。移除一条填充导电胶带后，终于看到了螺丝钉。以前拆解Pro时，扬声器的拆解难度很高。这次虽然用了螺丝钉，但苹果还是用了强力胶水，拆卸扬声器时需要一番努力。

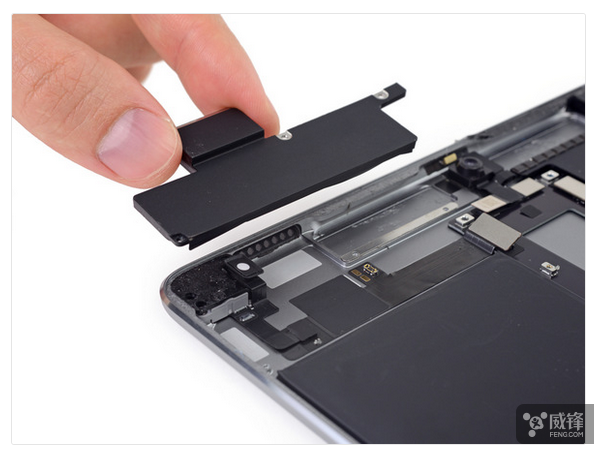

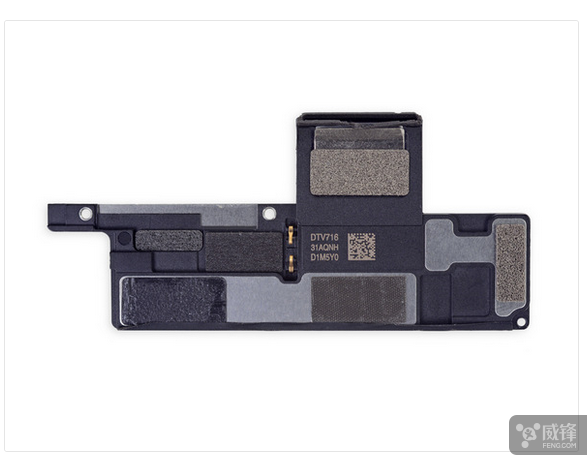

拆到这一步可以确定，苹果把所有连接缆线都隐藏在扬声器下。这次能够完整地拆出扬声器，驱动器也连着出来了，和12.9英寸版本相比，破坏性较小。不过，带状缆线还是被黏在了机身后壳上。

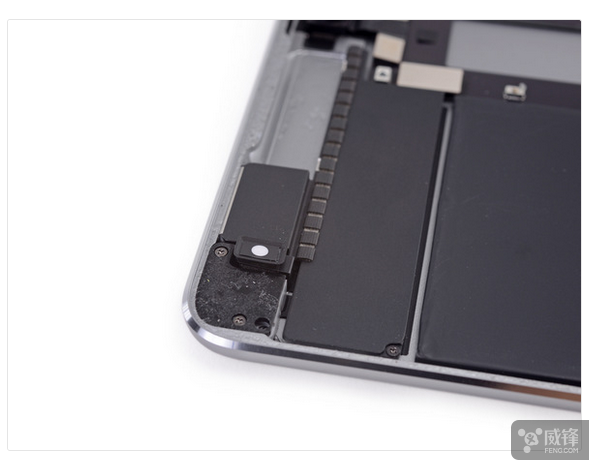

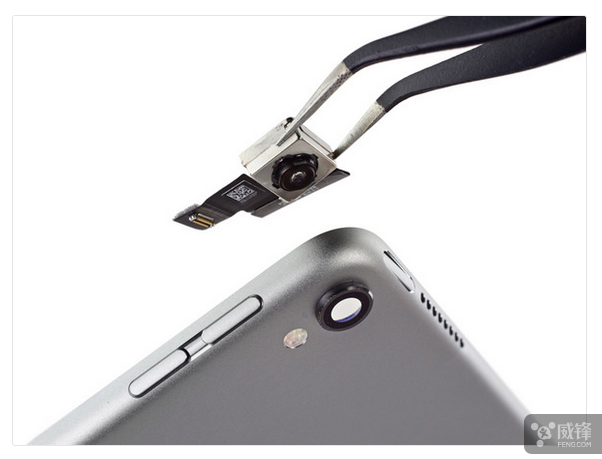

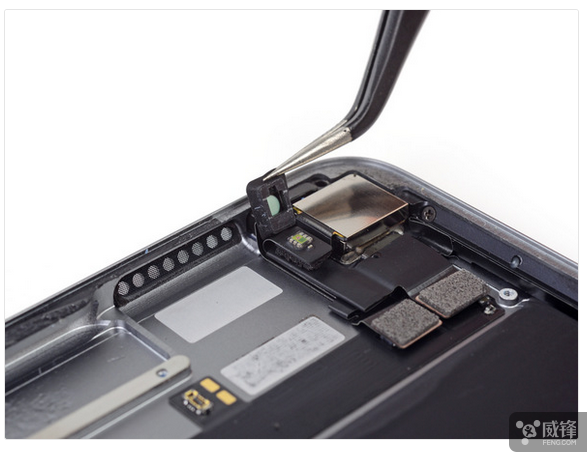

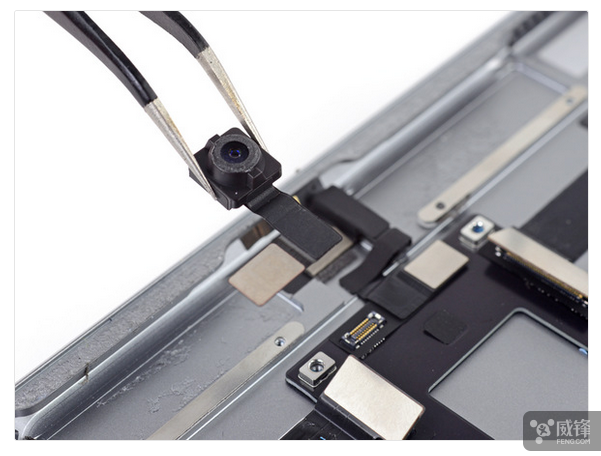

在另一边与扬声器胶水一番“斗争”后，意外看到了后置摄像头和光线传感器。光线传感器上覆盖着绿/白透明滤镜，应该是True Tone相关的。10.5英寸iPad Pro的摄像头与iPhone 7一样强大，1200万像素OIS后置摄像头支持30fps的4K视频录制和光学成像稳定。前置摄像头也有700万像素，可以录制1080p视频。

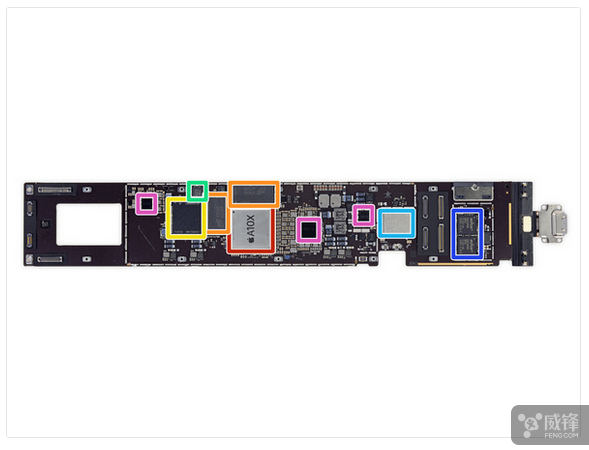

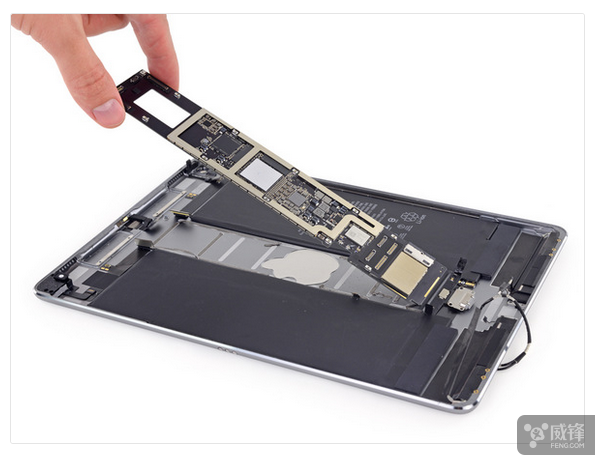

以下芯片让这款10.5英寸iPad Pro性能尤为强劲：

－红色：Apple APL1071A10X Fusion芯片，64位架构，整合M10协处理器

－橙色：Micron MT53B256M64D2PX-062 1600 MHz 2 GB LPDDR4（2块芯片，所以是4GB RAM）

－黄色：Toshiba THGBX669D4LLDXG 64 GB NAND闪存

－绿色：NXP 67V04 NFC控制器（与iPad 5、iPhone 7、Apple Watch Series 2相同）

－青色：Murata/Apple 339S00249无线模块

－蓝色：2个Broadcom BCM15900B0触控屏控制器

－紫色：Apple 343S00118-A0、343S00120-A0和343S00121-A1

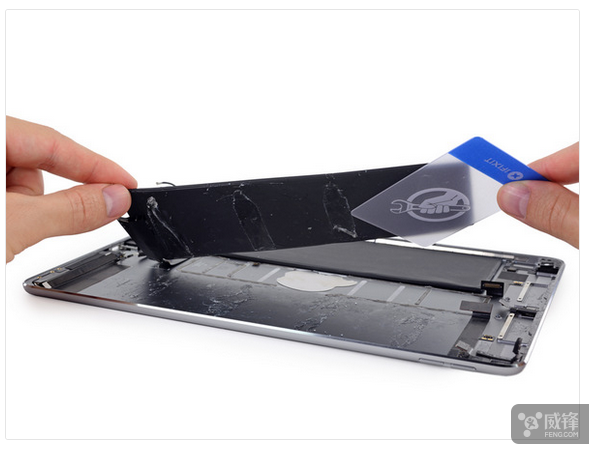

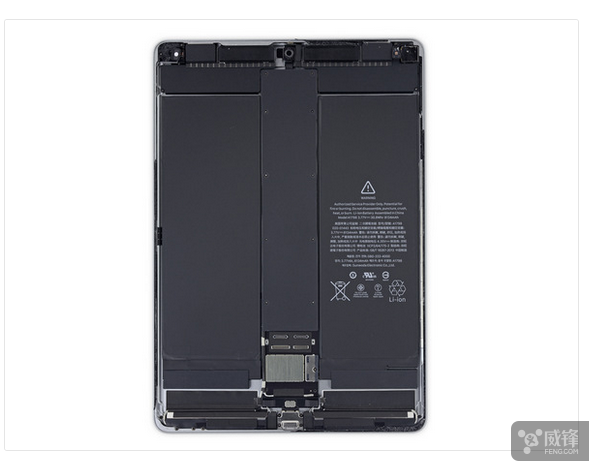

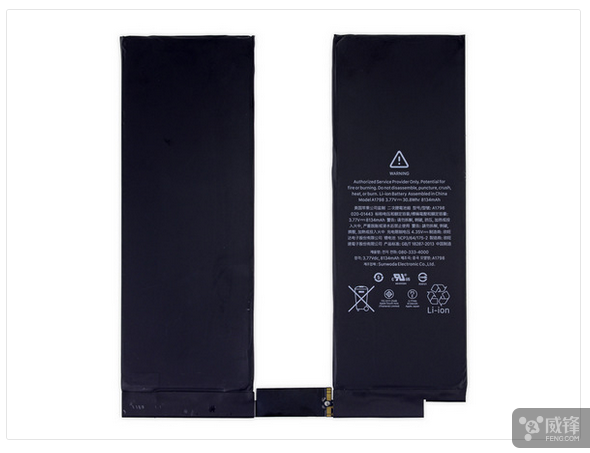

第一代iPad Pro使用拉带胶固定电池，iFixit认为这样的设计使它成为首个真正可回收的iPad。但在10.5英寸iPad Pro上，苹果还是使用了大量胶水来固定电池。这款iPad Pro配备的是3.77 V, 8134 mAh, 30.8 Wh的电池，比12.9英寸版本的38.8 Wh稍小，但比9.7英寸版本的27.91 Wh要大。

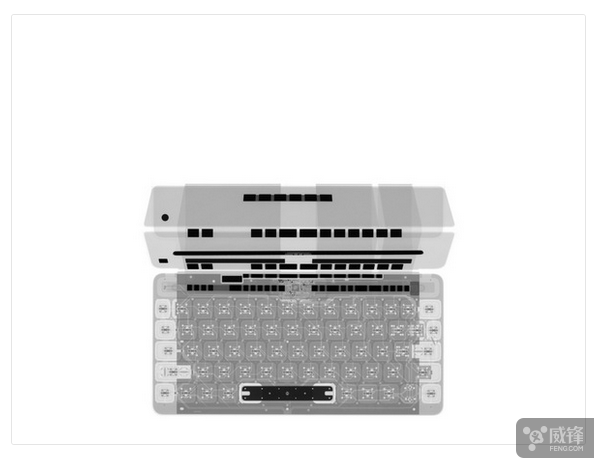

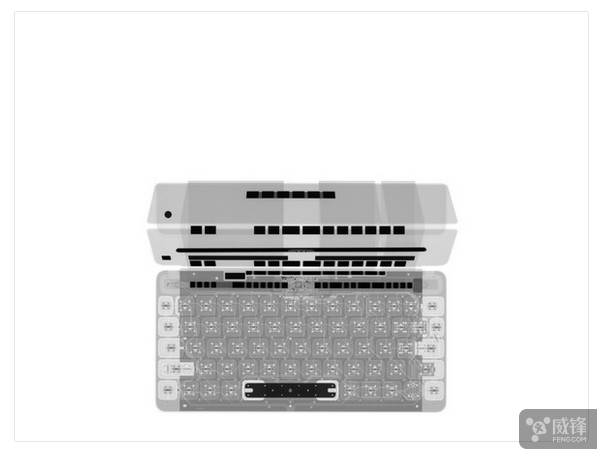

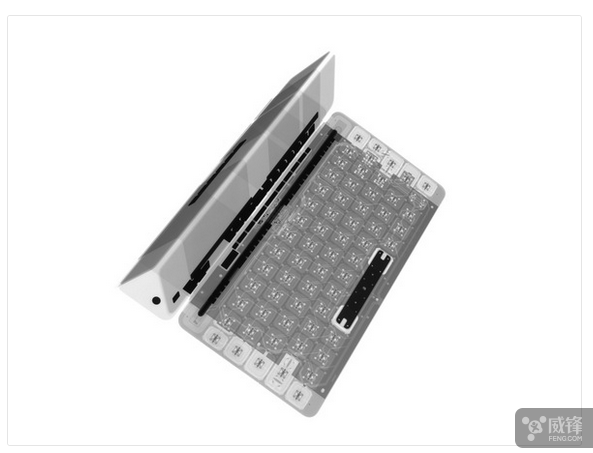

最后看看苹果为iPad Pro配的键盘。你能看到Smart Connector的位置吗？在这个键盘里，苹果使用了很多磁条来固定。

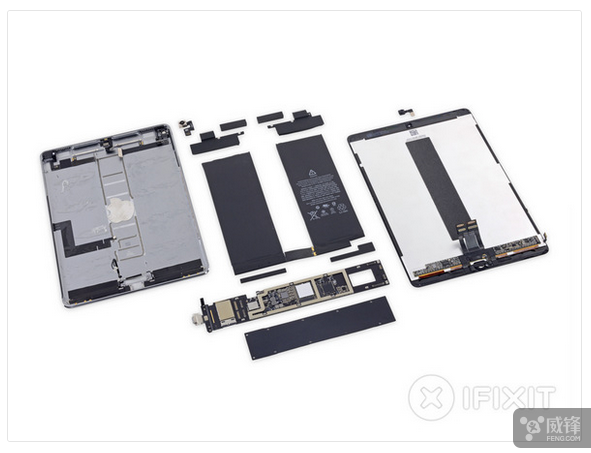

总结：

－电池虽然没有焊接到机身上，但使用了大量胶水固定——而且不像12.9英寸版本那样有拉带。

－Smart Connector接口基本不可能更换——但它这个位置没有其他移动部件，所以坏掉的可能性不大

－LCD和前面板玻璃熔合在一起，简化了打开机身的过程。

－但前面板熔合意味着屏幕维修成本增高，打开机身时LCD损坏的可能性更高。

－胶水无处不在，修理难度随之加大。
