本项目聚焦佛山瓷砖表面瑕疵智能检测，针对质检依赖人工的问题，开发计算机视觉算法。处理含12类常见瑕疵的数据集，通过分块、翻转等七种数据增强，转换为COCO格式并解决类别不均衡。用PaddleDetection的Faster-RCNN等模型训练，经评估和预测，提升检测效率与准确性，减少人工依赖。

瓷砖表面瑕疵检测

1.背景介绍

佛山作为国内最大的瓷砖生产制造基地之一，拥有众多瓷砖厂家和品牌。经前期调研，瓷砖生产环节一般（不同类型砖工艺不一样，这里以抛釉砖为例）经过原材料混合研磨、脱水、压胚、喷墨印花、淋釉、烧制、抛光，最后进行质量检测和包装。得益于产业自动化的发展，目前生产环节已基本实现无人化。而质量检测环节仍大量依赖人工完成。一般来说，一条产线需要配2～6名质检工，长时间在高光下观察瓷砖表面寻找瑕疵。这样导致质检效率低下、质检质量层次不齐且成本居高不下。瓷砖表检是瓷砖行业生产和质量管理的重要环节，也是困扰行业多年的技术瓶颈。

聚焦瓷砖表面瑕疵智能检测，要求开发出高效可靠的计算机视觉算法，提升瓷砖表面瑕疵质检的效果和效率，降低对大量人工的依赖。要求算法尽可能快与准确的给出瓷砖疵点具体的位置和类别，主要考察疵点的定位和分类能力。

2. 数据处理

2.1 数据集介绍

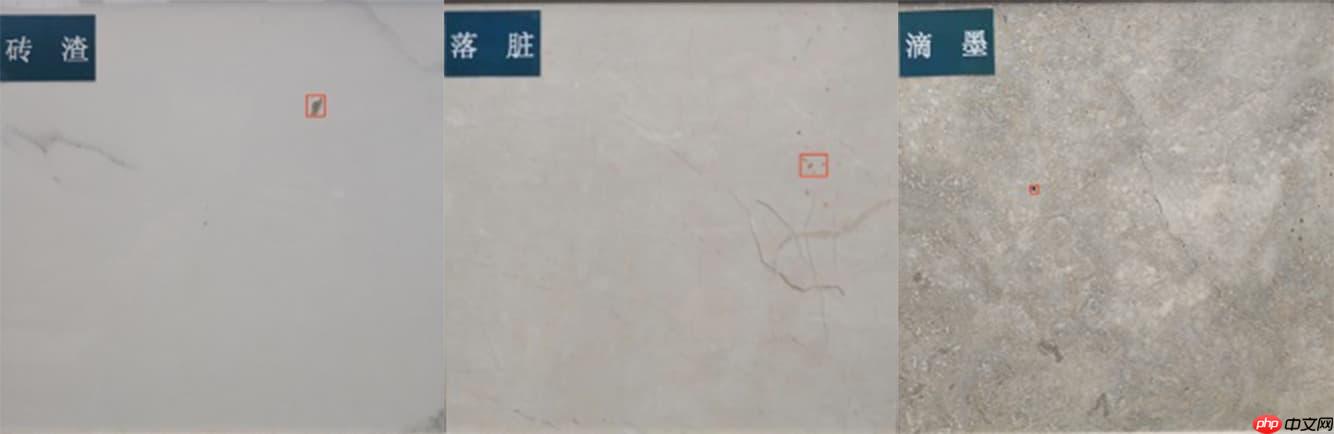

本案例数据覆盖到了瓷砖产线所有常见瑕疵，包括粉团、角裂、滴釉、断墨、滴墨、B孔、落脏、边裂、缺角、砖渣、白边等。实拍图示例如下：

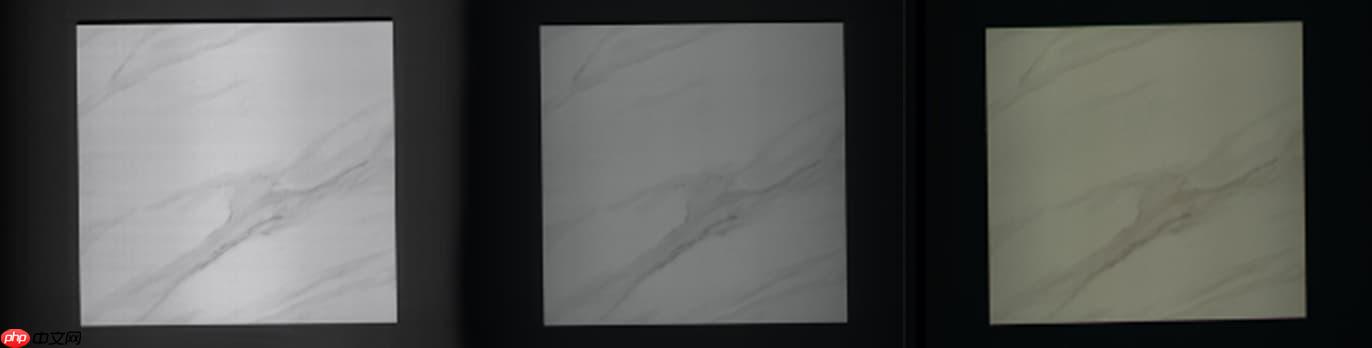

针对某些缺陷在特定视角下的才能拍摄到，每块砖拍摄了三张图，包括低角度光照黑白图、高角度光照黑白图、彩色图，示例如下：

? ? ? ?

数据集：

白板数据包含有瑕疵图片、无瑕疵图片和标注数据。标注数据标注瑕疵位置和类别信息。训练集共15230张，测试集A共1762张

└── dataset ├── Readme.md ├── train_annos.json └── train_imgs登录后复制 ? ? ? ?

图片示例如下：

? ? ? ?

新增：数据增强

• 将图像分割成小块后保存起来，包括翻转，旋转等七种不同组合的数据增强方法。
• 使用了paddle.vision.transforms内置的图像增强方法。
• 由于训练集太大，数据增强操作耗时较长，后续可采用随机数据增强。

In [?]

# 安装需要的库函数!pip install scikit_image==0.15.0登录后复制 ? ?

通过下面的命令解压训练数据到工作目录：

In [?]

#解压数据集，训练集先放work路径下，后面划分验证集时候在弄到paddledetection下，测试集直接放过去!unzip -q /home/aistudio/data/data66771/tile_round1_train_20201231.zip -d /home/aistudio/work/dataset登录后复制 ? ?

解压后目录形式如下：

└── dataset └── tile_round1_train_20201231 ├── Readme.md ├── train_annos.json └── train_imgs登录后复制 ? ?In [?]

# 定义离线数据增强方法def data_augmentation(image,label, mode): out = np.transpose(image, (1,2,0)) out_label = np.transpose(label, (1,2,0)) if mode == 0: # original out = out out_label = out_label elif mode == 1: # flip up and down out = np.flipud(out) out_label = np.flipud(out_label) elif mode == 2: # rotate counterwise 90 degree out = np.rot90(out) out_label = np.rot90(out_label) elif mode == 3: # rotate 90 degree and flip up and down out = np.rot90(out) out = np.flipud(out) out_label = np.rot90(out_label) out_label = np.flipud(out_label) elif mode == 4: # rotate 180 degree out = np.rot90(out, k=2) out_label = np.rot90(out_label, k=2) elif mode == 5: # rotate 180 degree and flip out = np.rot90(out, k=2) out = np.flipud(out) out_label = np.rot90(out_label, k=2) out_label = np.flipud(out_label) elif mode == 6: # rotate 270 degree out = np.rot90(out, k=3) out_label = np.rot90(out_label, k=3) elif mode == 7: # rotate 270 degree and flip out = np.rot90(out, k=3) out = np.flipud(out) out_label = np.rot90(out_label, k=3) out_label = np.flipud(out_label) return out,out_label登录后复制 ? ?In [5]

## 制作分块数据集import cv2import numpy as npimport mathimport glob import osdef Im2Patch(img, win, stride=1): k = 0 endc = img.shape[0] endw = img.shape[1] endh = img.shape[2] patch = img[:, 0:endw-win+0+1:stride, 0:endh-win+0+1:stride] TotalPatNum = patch.shape[1] * patch.shape[2] Y = np.zeros([endc, win*win,TotalPatNum], np.float32) for i in range(win): for j in range(win): patch = img[:,i:endw-win+i+1:stride,j:endh-win+j+1:stride] Y[:,k,:] = np.array(patch[:]).reshape(endc, TotalPatNum) k = k + 1 return Y.reshape([endc, win, win, TotalPatNum])def prepare_data(patch_size, stride, aug_times=1): ''' 该函数用于将图像切成方块，并进行数据增强 patch_size： 图像块的大小，本项目200*200 stride： 步长，每个图像块的间隔 aug_times： 数据增强次数，默认从八种增强方式中选择一种 ''' # train print('process training data') scales = [1] # 对数据进行随机放缩 files = glob.glob(os.path.join('work/dataset/tile_round1_train_20201231/train_imgs', '*.jpg')) files.sort() img_folder = 'work/img_patch' if not os.path.exists(img_folder): os.mkdir(img_folder) label_folder = 'work/label_patch' if not os.path.exists(label_folder): os.mkdir(label_folder) train_num = 0 for i in range(len(files)): img = cv2.imread(files[i]) label = cv2.imread(files[i].replace('images','gts')) h, w, c = img.shape for k in range(len(scales)): Img = cv2.resize(img, (int(h*scales[k]), int(w*scales[k])), interpolation=cv2.INTER_CUBIC) Label = cv2.resize(label, (int(h*scales[k]), int(w*scales[k])), interpolation=cv2.INTER_CUBIC) Img = np.transpose(Img, (2,0,1)) Label = np.transpose(Label, (2,0,1)) Img = np.float32(np.clip(Img,0,255)) Label = np.float32(np.clip(Label,0,255)) patches = Im2Patch(Img, win=patch_size, stride=stride) label_patches = Im2Patch(Label, win=patch_size, stride=stride) print(”file: %s scale %.1f # samples: %d“ % (files[i], scales[k], patches.shape[3]*aug_times)) for n in range(patches.shape[3]): data = patches[:,:,:,n].copy() label_data = label_patches[:,:,:,n].copy() for m in range(aug_times): data_aug,label_aug = data_augmentation(data,label_data, np.random.randint(1,8)) label_name = os.path.join(label_folder,str(train_num)+”_aug_%d“ % (m+1)+'.jpg') image_name = os.path.join(img_folder,str(train_num)+”_aug_%d“ % (m+1)+'.jpg') cv2.imwrite(image_name, data_aug,[int( cv2.IMWRITE_JPEG_QUALITY), 100]) cv2.imwrite(label_name, label_aug,[int( cv2.IMWRITE_JPEG_QUALITY), 100]) train_num += 1 print('training set, # samples %dn' % train_num) ## 生成数据prepare_data( patch_size=256, stride=200, aug_times=1)登录后复制 ? ?In [?]

# 重写数据读取类import paddleimport paddle.vision.transforms as Timport numpy as npimport globimport cv2# 重写数据读取类class DEshadowDataset(paddle.io.Dataset): def __init__(self,mode = 'train',is_transforms = False): label_path_ ='work/label_patch/*.jpg' jpg_path_ ='work/img_patch/*.jpg' self.label_list_ = glob.glob(label_path_) self.jpg_list_ = glob.glob(jpg_path_) self.is_transforms = is_transforms self.mode = mode scale_point = 0.95 self.transforms =T.Compose([ T.Normalize(data_format='HWC',), T.HueTransform(0.4), T.SaturationTransform(0.4), T.HueTransform(0.4), T.ToTensor(), ]) # 选择前95%训练，后5%验证 if self.mode == 'train': self.jpg_list_ = self.jpg_list_[:int(scale_point*len(self.jpg_list_))] self.label_list_ = self.label_list_[:int(scale_point*len(self.label_list_))] else: self.jpg_list_ = self.jpg_list_[int(scale_point*len(self.jpg_list_)):] self.label_list_ = self.label_list_[int(scale_point*len(self.label_list_)):] def __getitem__(self, index): jpg_ = self.jpg_list_[index] label_ = self.label_list_[index] data = cv2.imread(jpg_) # 读取和代码处于同一目录下的 lena.png # 转为 0-1 mask = cv2.imread(label_) data = cv2.cvtColor(data, cv2.COLOR_BGR2RGB) # BGR 2 RGB mask = cv2.cvtColor(mask, cv2.COLOR_BGR2RGB) # BGR 2 RGB data = np.uint8(data) mask = np.uint8(mask) if self.is_transforms: data = self.transforms(data) data = data/255 mask = T.functional.to_tensor(mask) return data,mask def __len__(self): return len(self.jpg_list_)登录后复制 ? ?In [?]

# 数据读取及增强可视化import paddle.vision.transforms as Timport matplotlib.pyplot as pltfrom PIL import Imagedataset = DEshadowDataset(mode='train',is_transforms = False )print('=============train dataset=============')img_,mask_ = dataset[3] # mask 始终大于 imgimg = Image.fromarray(img_)mask = Image.fromarray(mask_)#当要保存的图片为灰度图像时，灰度图像的 numpy 尺度是 [1, h, w]。需要将 [1, h, w] 改变为 [h, w]plt.figure(figsize=(12, 6))plt.subplot(1,2,1),plt.xticks([]),plt.yticks([]),plt.imshow(img)plt.subplot(1,2,2),plt.xticks([]),plt.yticks([]),plt.imshow(mask)plt.show()登录后复制 ? ?

2.2 环境准备

解压本案例用到的PaddleDetection源码：

In [?]

#解压paddle的目标检测套件源码!unzip -o -q /home/aistudio/data/data113827/PaddleDetection-release-2.2_tile.zip -d /home/aistudio/work/登录后复制 ? ?

安装依赖库：

In [?]

#安装至全局，如果重启项目，这几个依赖和库需要重新安装%cd /home/aistudio/cocoapi/PythonAPI!make install%cd ../..#安装依赖%cd /home/aistudio/work/PaddleDetection-release-2.2!pip install -r requirements.txt!python setup.py install登录后复制 ? ?

2.3 数据分析

运行下面的代码统计不同类别数据数量和图片的平均高度和宽度：

In [?]

#调用一些需要的第三方库import numpy as npimport pandas as pdimport shutilimport jsonimport osimport cv2import globfrom PIL import Image#统计一下类别path = ”/home/aistudio/work/dataset/tile_round1_train_20201231/train_annos.json“dict_class = { ”0“:0, ”1“:0, ”2“:0, ”3“:0, ”4“:0, ”5“:0, ”6“:0}id_s = 0image_width,image_height = 0,0with open(path,”r“) as f: files = json.load(f) #遍历标注文件 for file_img in files: id_s += 1 #统计类别 file_class = file_img[”category“] dict_class[str(file_class)] += 1 #统计图片平均像素 image_height += file_img[”image_height“] image_width += file_img[”image_width“] #if id_s % 1000 is 0: # print(”处理到第{}个标注“.format(id_s))print(”类别：“,dict_class)print(”图片平均高{},图片平均宽{}“.format(image_height/id_s,image_width/id_s))登录后复制 ? ?

具体得到的结论如下：

• 类别不均衡，类别： {'0': 0, '1': 576, '2': 2151, '3': 2174, '4': 1112, '5': 8886, '6': 331}
• 图片像素尺寸比较大：图片平均高5562.212738017071,图片平均宽7474.7293499671705

2.4 将数据标注转为coco格式

新增：样本类别均衡化

• paddledetection支持coco格式和voc格式，原数据标注不是这2种格式；
• 其中0类也就是背景类是没有数据的，所以可以去了，类别是1-6，共6个类别。
• 样本类别均衡化方法： （1）收集数据 针对少量样本数据，可以尽可能去扩大这些少量样本的数据集，或者尽可能去增加他们特有的特征来丰富数据的多样性 （2）将分类任务转换成异常检测 如果少数类样本太少，少数类的结构可能并不能被少数类样本的分布很好地表示，那么用平衡数据或调整算法的方法不一定有效。如果这些少数类样本在特征空间中再分布的比较散，情况会更加糟糕。这时候不如将其转换为无监督的异常检测算法，不用过多的去考虑将数据转换为平衡问题来解决。 （3）调整权重 可以简单的设置损失函数的权重，更多的关注少数类。在python的scikit-learn中我们可以使用class_weight参数来设置权重。为了权衡不同类型错误所造成的不同损失，可为错误赋予“非均等代价”例如在医疗诊断中，错误地把健康人诊断为患者可能会带来进一步检查的麻烦，但是错误地把患者诊断为健康人，则可能会丧失了拯救生命的最佳时机。 （4）阈值调整 直接基于原始训练集进行学习，但在用训练好的分类器进行预测时，将原本默认为0.5的阈值调整到[公式]即可。（大部分是负样本，因此分类器倾向于给出较低的分数）
• 这里选择的是调整权重的办法，使用class_weight='balanced'方法来进行样本均衡处理

In [?]

class Fabric2COCO: def __init__(self, is_mode = ”train“ ): self.images = [] self.annotations = [] self.categories = [] self.img_id = 0 self.ann_id = 0 self.is_mode = is_mode if not os.path.exists(”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/{}“.format(self.is_mode)): os.makedirs(”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/{}“.format(self.is_mode)) def to_coco(self, anno_file,img_dir): self._init_categories() anno_result= pd.read_json(open(anno_file,”r“)) ca=[] if self.is_mode == ”train“: anno_result = anno_result.head(int(anno_result['name'].count()*0.9))#取数据集前百分之90 elif self.is_mode == ”val“: anno_result = anno_result.tail(int(anno_result['name'].count()*0.1)) name_list=anno_result[”name“].unique()#返回唯一图片名字 for img_name in name_list: img_anno = anno_result[anno_result[”name“] == img_name]#取出此图片的所有标注 bboxs = img_anno[”bbox“].tolist()#返回list defect_names = img_anno[”category“].tolist() assert img_anno[”name“].unique()[0] == img_name ca.extend(defect_names) img_path=os.path.join(img_dir,img_name) #img =cv2.imread(img_path) #h,w,c=img.shape #这种读取方法更快 img = Image.open(img_path) w, h = img.size #h,w=6000,8192 self.images.append(self._image(img_path,h, w)) self._cp_img(img_path)#复制文件路径 if self.img_id % 200 is 0: print(”处理到第{}张图片“.format(self.img_id)) for bbox, label in zip(bboxs, defect_names): annotation = self._annotation(label, bbox) self.annotations.append(annotation) self.ann_id += 1 self.img_id += 1 #对于0，1，2，3，4，5，6的标签增加平衡权重 from sklearn.utils.class_weight import compute_class_weight class_weight = 'balanced' classes = np.array([1, 2, 3, 4, 5, 6]) #标签类别 weight = compute_class_weight(class_weight, classes, ca) instance = {} instance['info'] = 'fabric defect' instance['license'] = ['none'] instance['images'] = self.images instance['annotations'] = self.annotations instance['categories'] = self.categories return instance def _init_categories(self): #1，2，3，4，5，6个类别 for v in range(1,7): print(v) category = {} category['id'] = v category['name'] = str(v) category['supercategory'] = 'defect_name' self.categories.append(category) def _image(self, path,h,w): image = {} image['height'] = h image['width'] = w image['id'] = self.img_id image['file_name'] = os.path.basename(path)#返回path最后的文件名 return image def _annotation(self,label,bbox): area=(bbox[2]-bbox[0])*(bbox[3]-bbox[1]) points=[[bbox[0],bbox[1]],[bbox[2],bbox[1]],[bbox[2],bbox[3]],[bbox[0],bbox[3]]] annotation = {} annotation['id'] = self.ann_id annotation['image_id'] = self.img_id annotation['category_id'] = label annotation['segmentation'] = []# np.asarray(points).flatten().tolist() annotation['bbox'] = self._get_box(points) annotation['iscrowd'] = 0 annotation[”ignore“] = 0 annotation['area'] = area return annotation def _cp_img(self, img_path): shutil.copy(img_path, os.path.join(”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/{}“.format(self.is_mode), os.path.basename(img_path))) def _get_box(self, points): min_x = min_y = np.inf max_x = max_y = 0 for x, y in points: min_x = min(min_x, x) min_y = min(min_y, y) max_x = max(max_x, x) max_y = max(max_y, y) '''coco,[x,y,w,h]''' return [min_x, min_y, max_x - min_x, max_y - min_y] def save_coco_json(self, instance, save_path): import json with open(save_path, 'w') as fp: json.dump(instance, fp, indent=1, separators=(',', ': '))#缩进设置为1，元素之间用逗号隔开 ， key和内容之间 用冒号隔开登录后复制 ? ?In [?]

'''转换有瑕疵的样本为coco格式'''#训练集,划分90%做为训练集img_dir = ”/home/aistudio/work/dataset/tile_round1_train_20201231/train_imgs“anno_dir=”/home/aistudio/work/dataset/tile_round1_train_20201231/train_annos.json“fabric2coco = Fabric2COCO()train_instance = fabric2coco.to_coco(anno_dir,img_dir)if not os.path.exists(”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/“): os.makedirs(”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/“)fabric2coco.save_coco_json(train_instance, ”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/“+'instances_{}.json'.format(”train“))登录后复制 ? ?In [?]

'''转换有瑕疵的样本为coco格式'''#验证集，划分10%做为验证集img_dir = ”/home/aistudio/work/dataset/tile_round1_train_20201231/train_imgs“anno_dir=”/home/aistudio/work/dataset/tile_round1_train_20201231/train_annos.json“fabric2coco = Fabric2COCO(is_mode = ”val“)train_instance = fabric2coco.to_coco(anno_dir,img_dir)if not os.path.exists(”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/“): os.makedirs(”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/“)fabric2coco.save_coco_json(train_instance, ”/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/“+'instances_{}.json'.format(”val“))登录后复制 ? ?

可视化

需要修改faster_rcnn_r50_fpn_2x网络配置文件

In [?]

%cd PaddleDetection/%env CUDA_VISIBLE_DEVICES=0#使用visualDL记录曲线变化!python -u tools/train.py -c ../work/faster_rcnn_r50_fpn_2x.yml --use_vdl=True --vdl_log_dir=vdl_dir/scalar -r output/faster_rcnn_r50_fpn_2x/22000.pdparams登录后复制 ? ?

3. 模型训练

配置文件已经放在work下，work/faster_rcnn_r50_fpn_2x.yml。?--eval参数表示在训练过程中在验证集上验证模型。

在某个模型基础上继续训练加上如?-r output/faster_rcnn_r50_fpn_2x/12.pdparams的参数，在第12个epoch得到的模型上继续训练。

In [?]

#开始训练%cd /home/aistudio/work/PaddleDetection-release-2.2/#%env CUDA_VISIBLE_DEVICES=0!python tools/train.py -c /home/aistudio/work/faster_rcnn_r50_fpn_2x.yml --eval # -r /home/aistudio/work/PaddleDetection-release-2.2/output/faster_rcnn_r50_fpn_2x/12.pdparams登录后复制 ? ?

4. 模型评估

模型评估需要指定被评估模型，如-o weights=output/faster_rcnn_r50_fpn_2x/best_model.pdparams：

In [?]

#模型评估。该过程大概需要半小时。%cd /home/aistudio/work/PaddleDetection-release-2.2/!python tools/eval.py -c /home/aistudio/work/faster_rcnn_r50_fpn_2x.yml -o weights=/home/aistudio/work/PaddleDetection-release-2.2/output/faster_rcnn_r50_fpn_2x/best_model.pdparams登录后复制 ? ?

5. 模型预测

模型预测调用tools/infer.py文件，需要指定模型路径、被预测的图像路径如--infer_img=dataset/coco/val/235_7_t20201127123214965_CAM2.jpg、预测结果输出目录如--output_dir=infer_output/等：

预测结果会直接画在图像上保存在output_dir目录下。

In [?]

#模型预测%cd /home/aistudio/work/PaddleDetection-release-2.2/!python -u tools/infer.py -c /home/aistudio/work/faster_rcnn_r50_fpn_2x.yml --output_dir=infer_output/ --save_txt=True -o weights=/home/aistudio/work/PaddleDetection-release-2.2/output/faster_rcnn_r50_fpn_2x/best_model.pdparams --infer_img=/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/val/235_7_t20201127123214965_CAM2.jpg登录后复制 ? ?

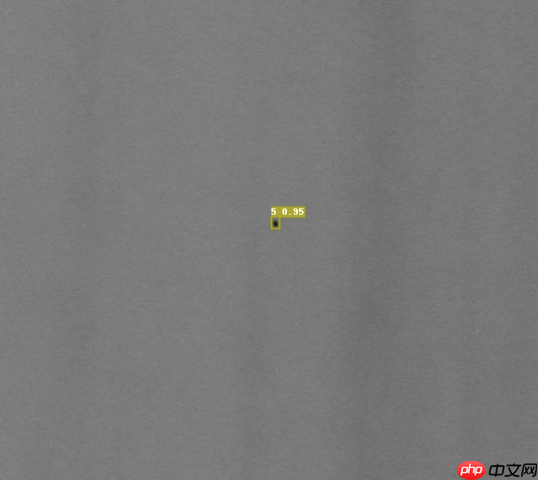

检测结果图：

? ? ? ?

总结

本项目在基于PaddleDetection中Faster-RCNN模型实现瓷砖表面瑕疵检测项目上，为提升瓷砖表面瑕疵质检的效果和效率，对其进行了进一步优化和尝试，其中包括数据增强、数据类别均衡、可视化、尝试更换更优网络、尝试更换其他结构（损失函数和优化器）登录后复制 ? ? ? ?

• 其中数据增强和数据类别均衡均已完成，其具体描述见项目数据处理部分，美中不足的是，由于训练集数据过大，数据增强跑完时间稍长，后续可采用对随机样本增强进一步优化。
• 尝试更换网络结构中，这里引入了配置文件mask_rcnn_r50_fpn.yml，我们采用MASK RCNN，因为Mask RCNN可以看做是一个以Faster RCNN为原型的通用实例分割架构，增加了一个分支用于分割任务，对于Faster RCNN的每个Proposal Box都要使用FCN进行语义分割，分割任务与定位、分类任务是同时进行的。引入了RoI Align代替Faster RCNN中的RoI Pooling。这对于mask的精度有很大影响。引入语义分割分支，实现了mask和class预测的关系的解耦，mask分支只做语义分割，类型预测的任务交给另一个分支。
• 可视化中，我们利用visualDL实现可视化，但对配置文件的配置出了些许差错，但也都是一种不错的尝试。
