手把手教你使用PaddleDetection套件完成目标检测模型的训练

一、数据准备

1.收集图片数据

将搜集到的数据图片简单筛选下，整合在一个文件夹下

? ? ? ?

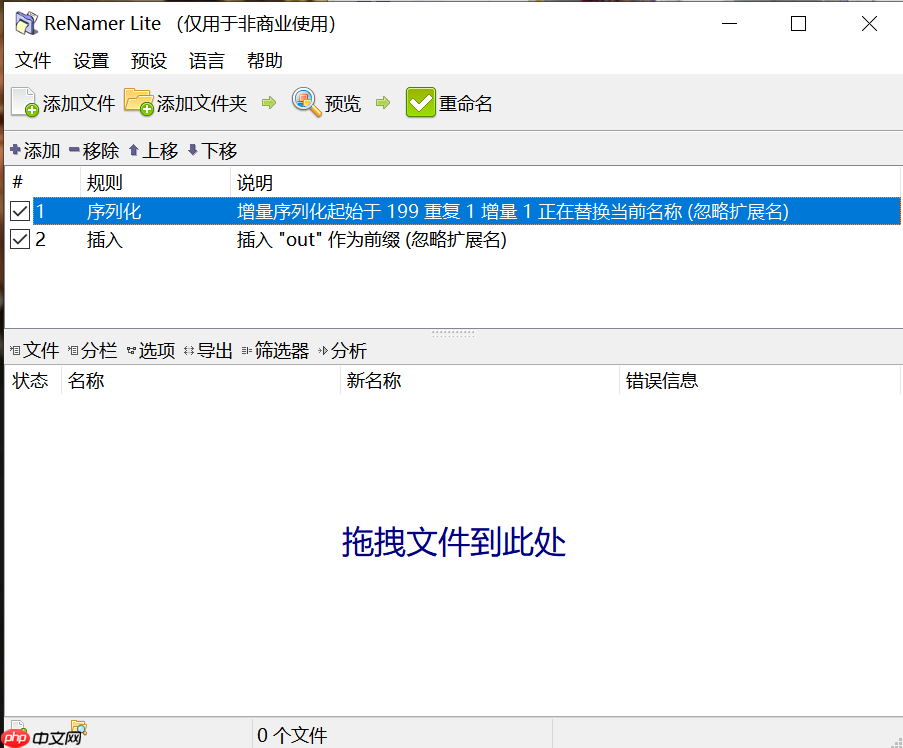

可以使用ReNamer进行图片批量重命名

? ? ? ?

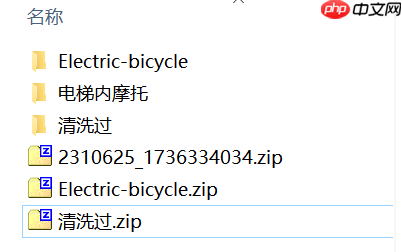

将图片文件夹压缩得到.zip文件

? ? ? ?

2.数据处理

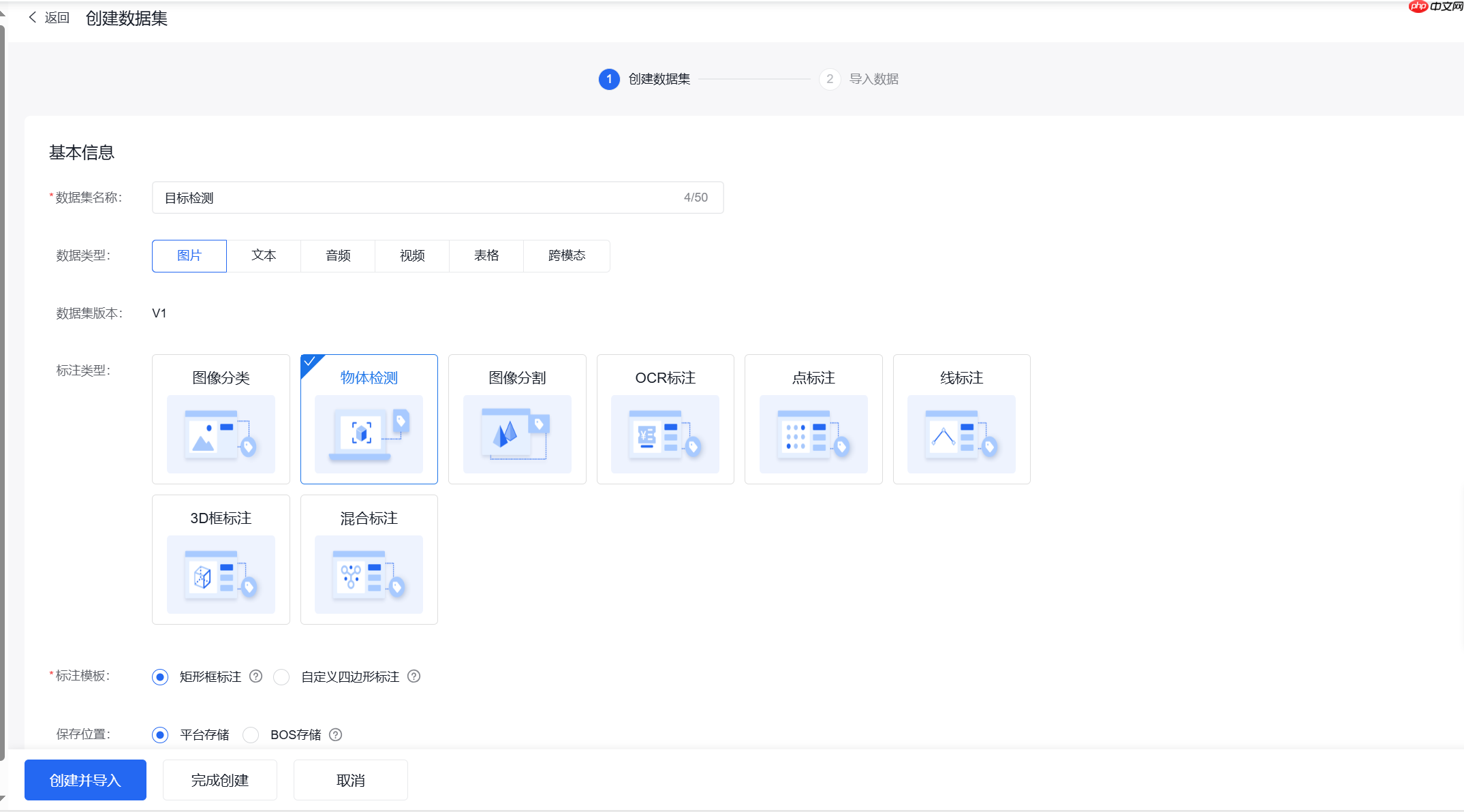

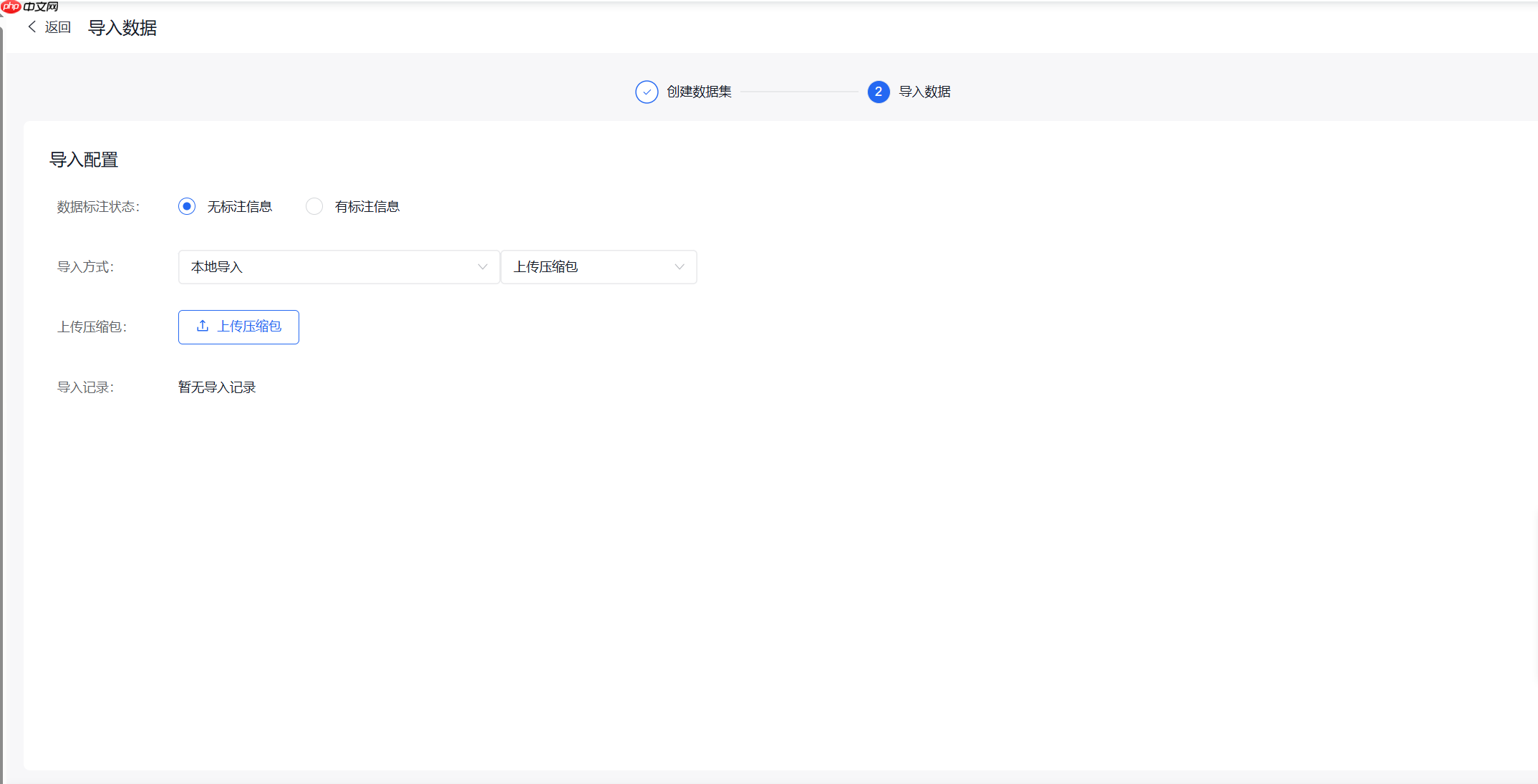

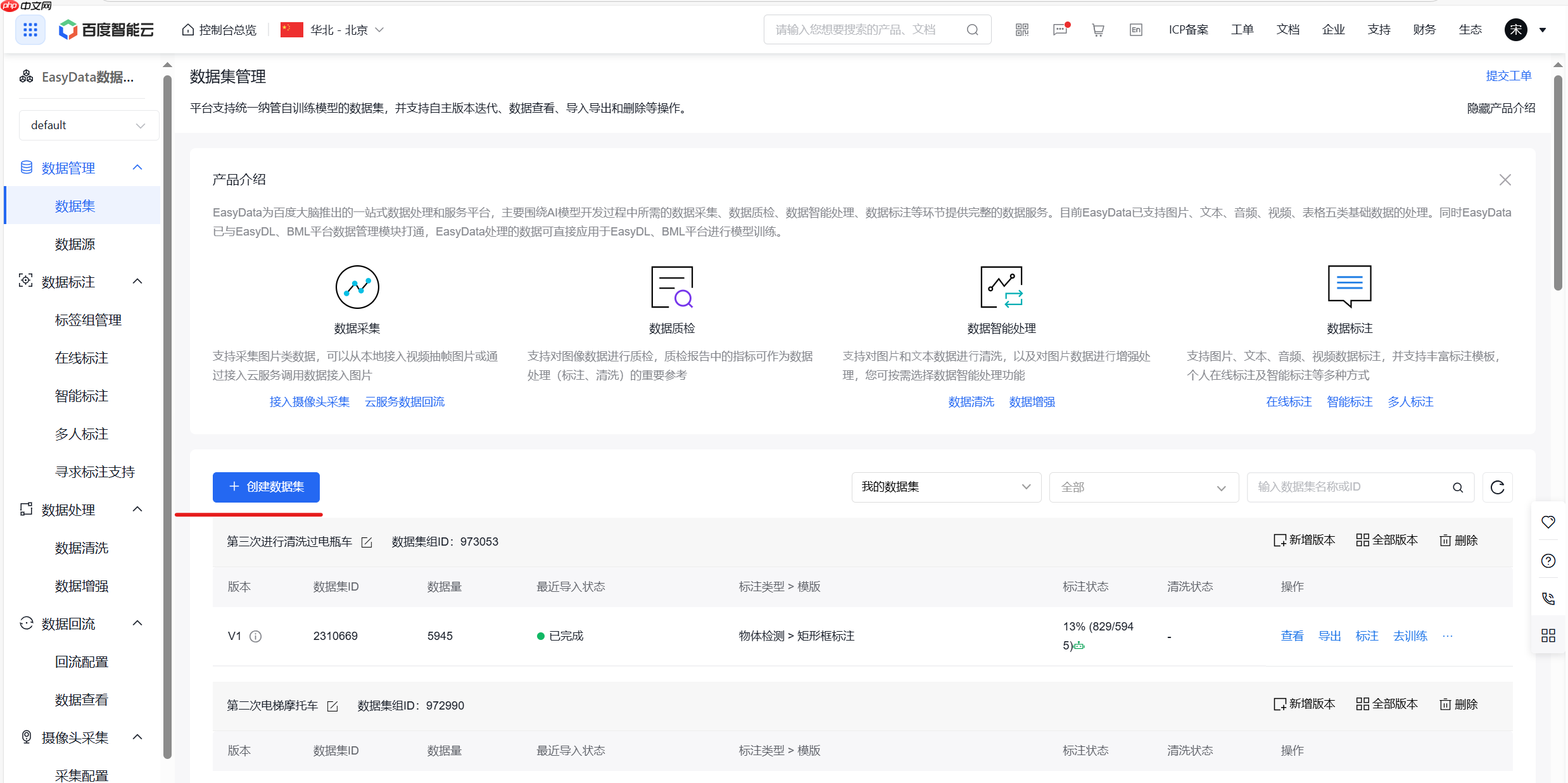

（1）导入数据将图片压缩包上传至EazyData从网上收集到的数据可能有不符合要求的内容，请手动将部分图片进行删除，后续清洗无法处理这些图片

? ? ? ?

? ? ? ?

? ? ? ?

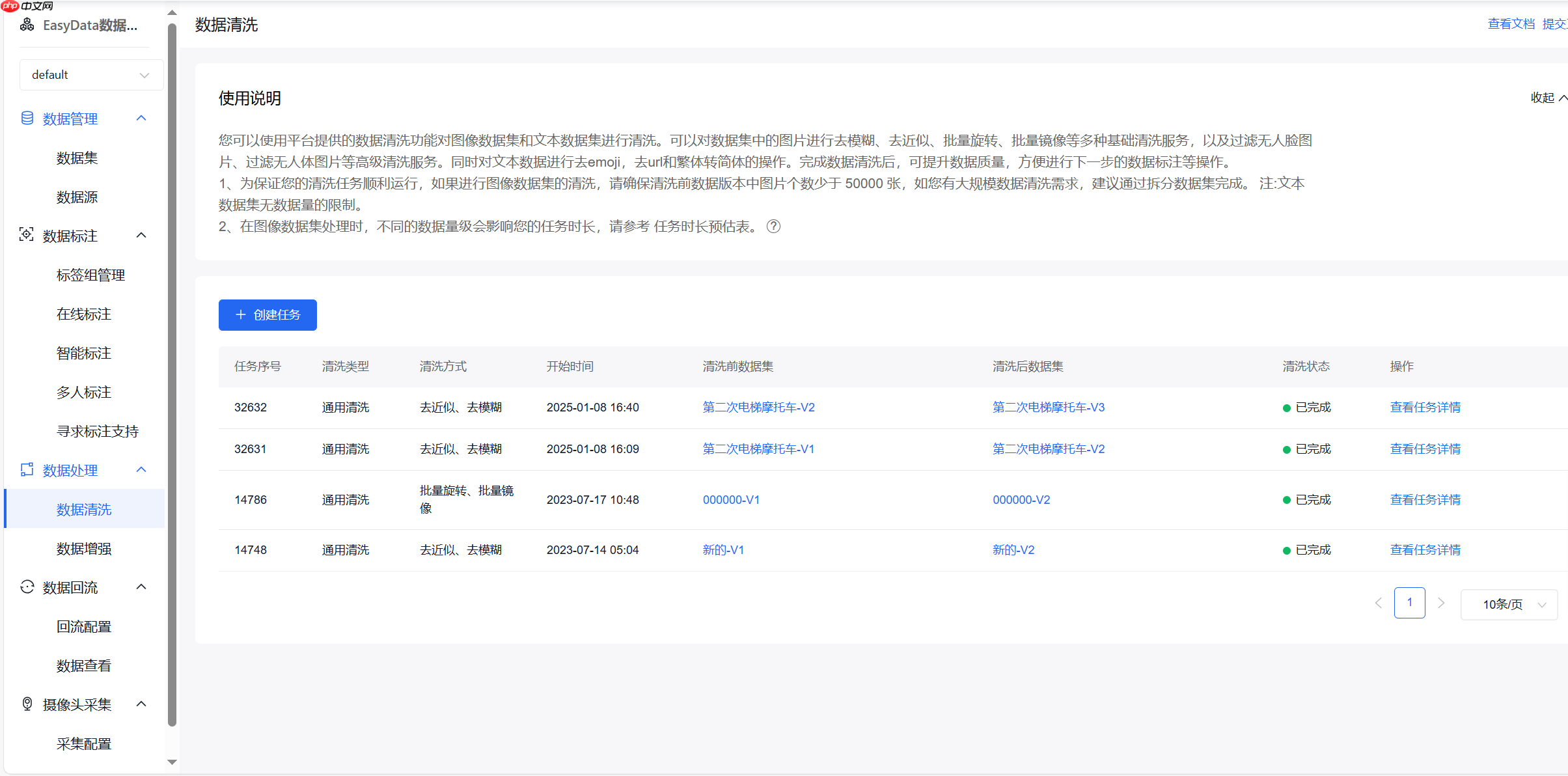

（2）数据清洗创建清洗任务选择合适的清洗方式，去近似以及去模糊可以选择具体的相似度和模糊度

? ? ? ?

? ? ? ?

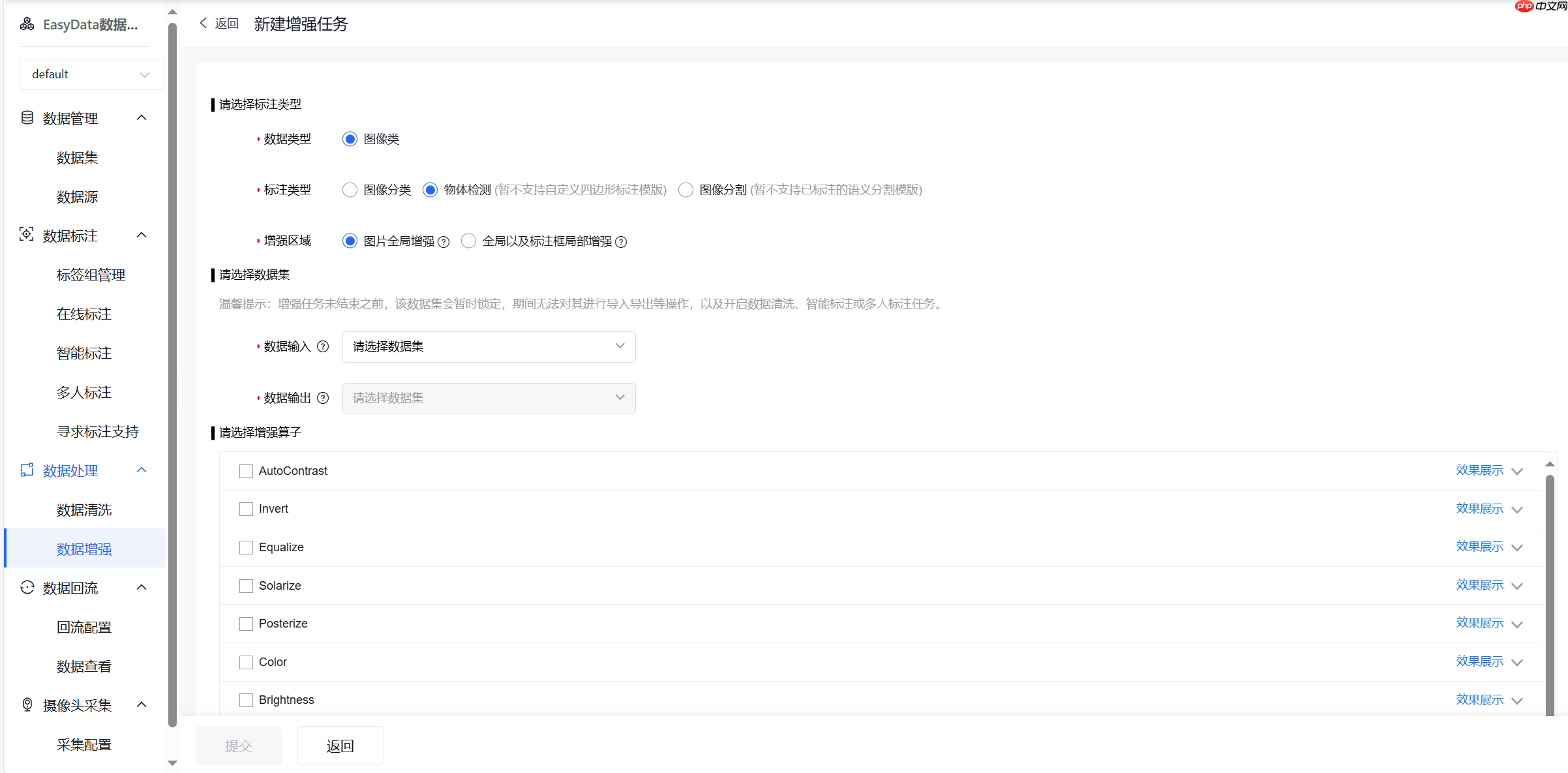

（3）数据增强这次例子没有使用数据增强原因是数据数量应该够用，倘若数据过少可以尝试使用数据增强进行处理。具体操作请自行摸索了。

? ? ? ?

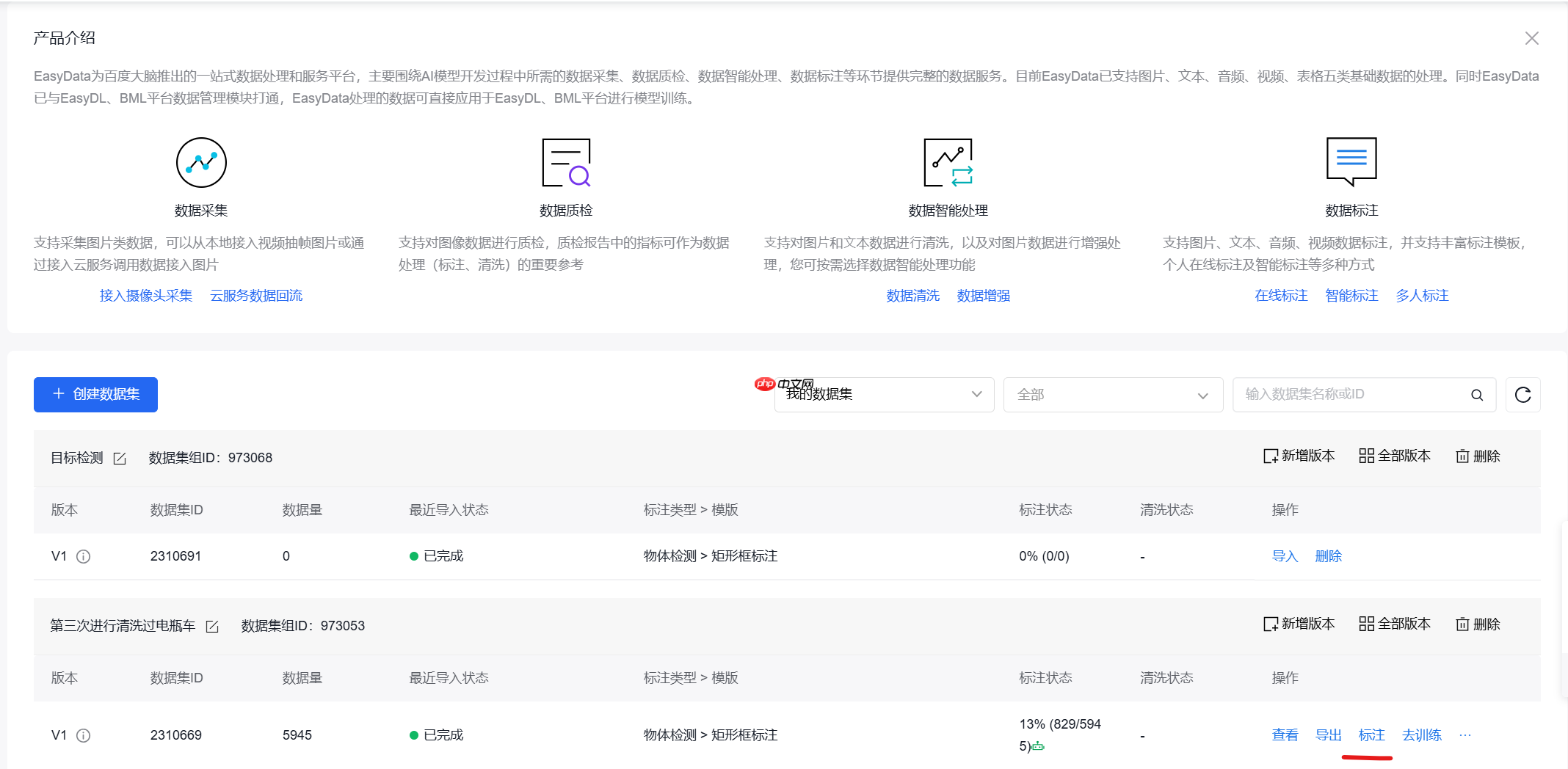

（4）标注数据

? ? ? ?

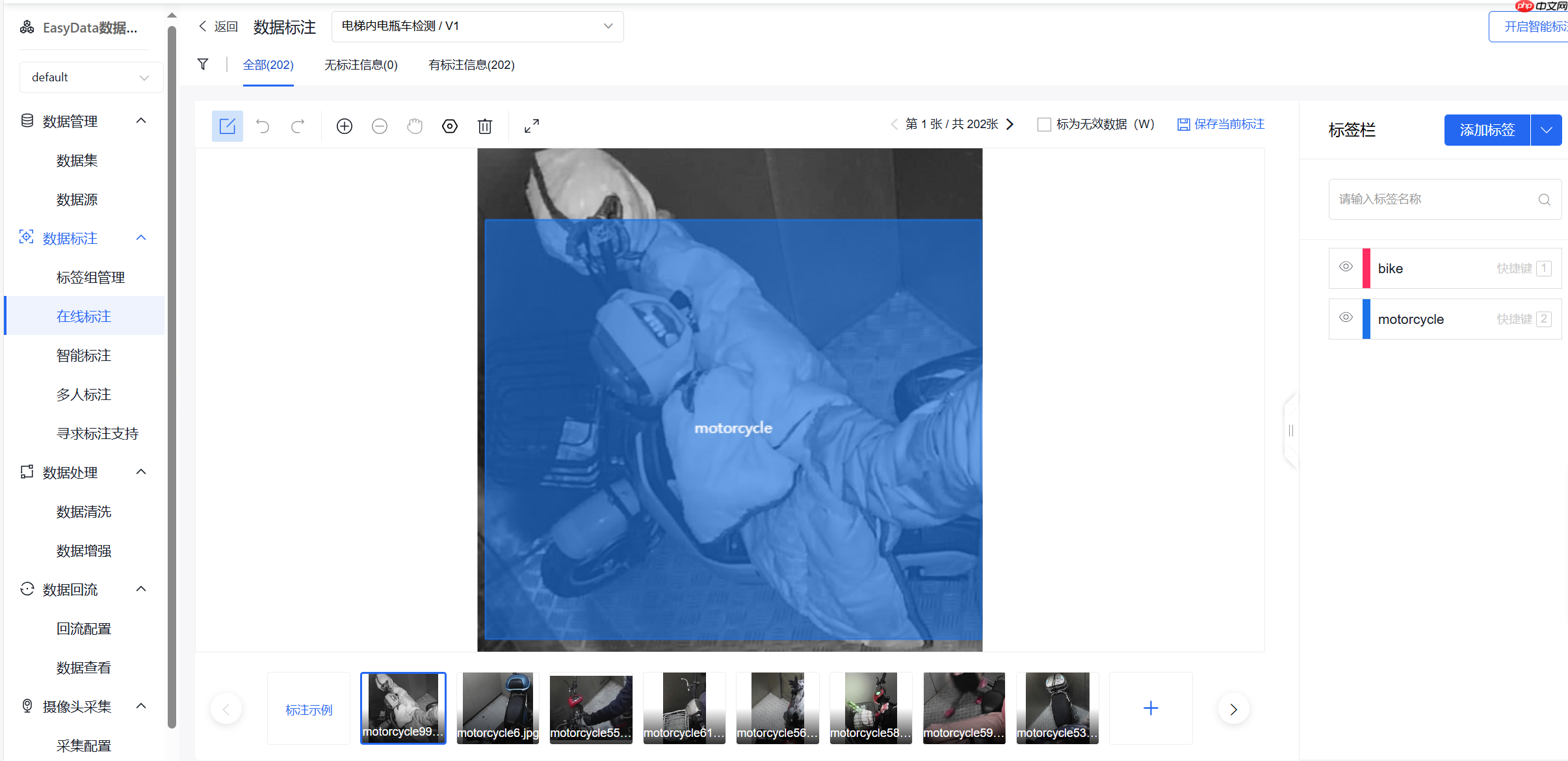

首先在右侧添加标签然后就可以在图片内部进行画框，快捷键写标签了，按s保存此张

? ? ? ?

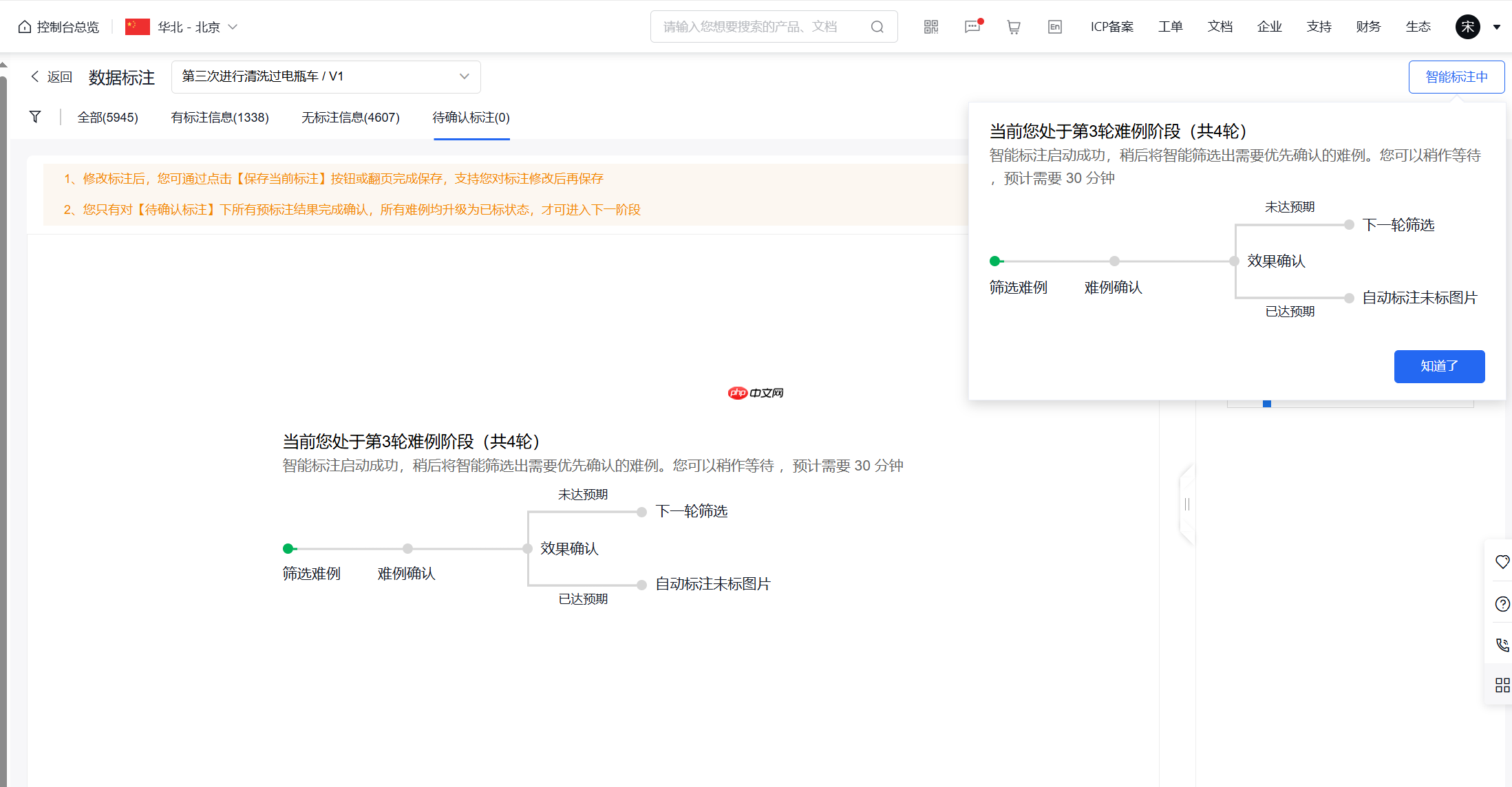

如果数据集过多可以使用智能标签需要每样标签都有至少十个才能启动建议是每个样式的数据都标注一些再启动智能标注流程如下

? ? ? ?

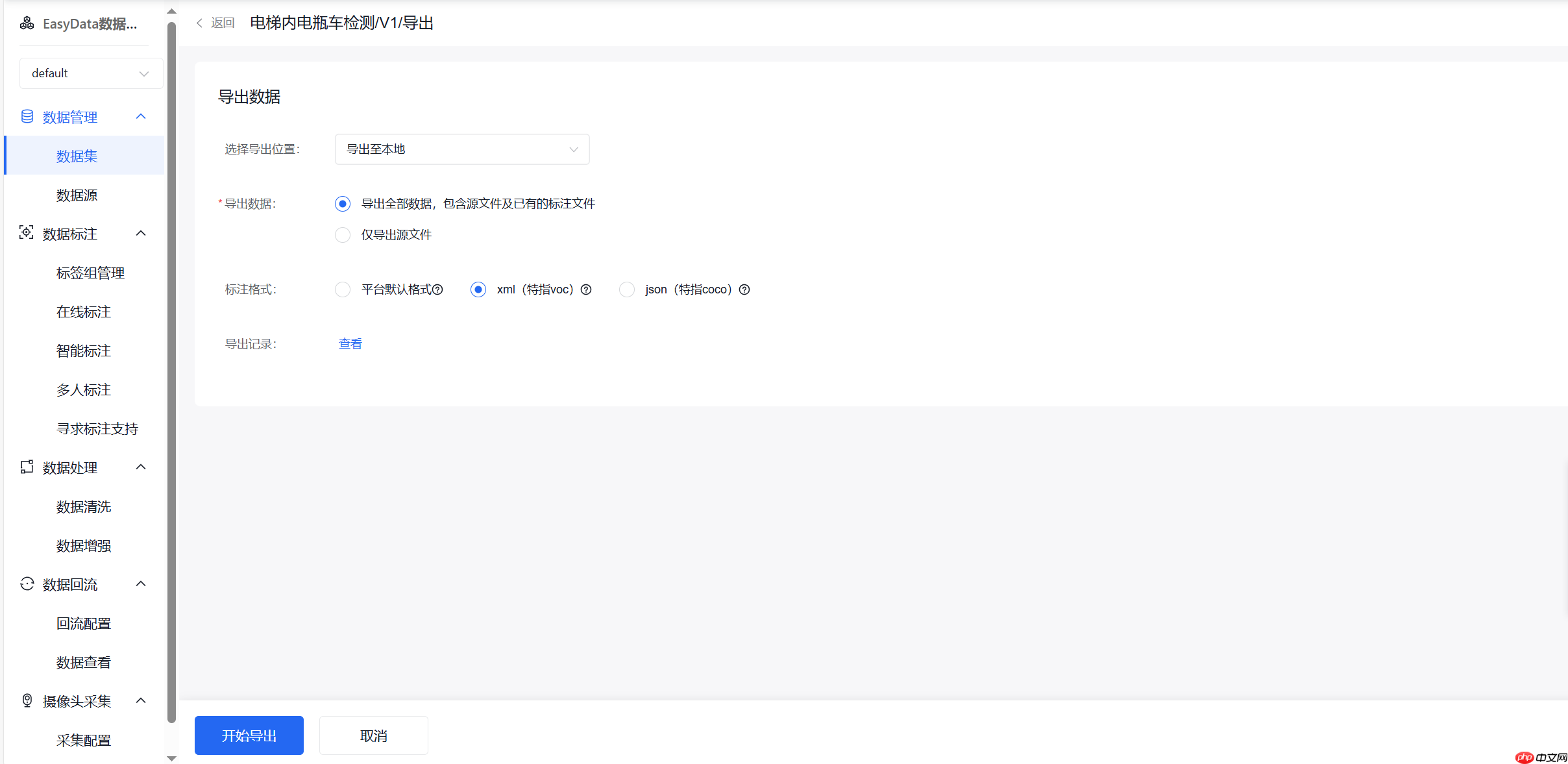

（5）导出

选择xml格式导出

? ? ? ?

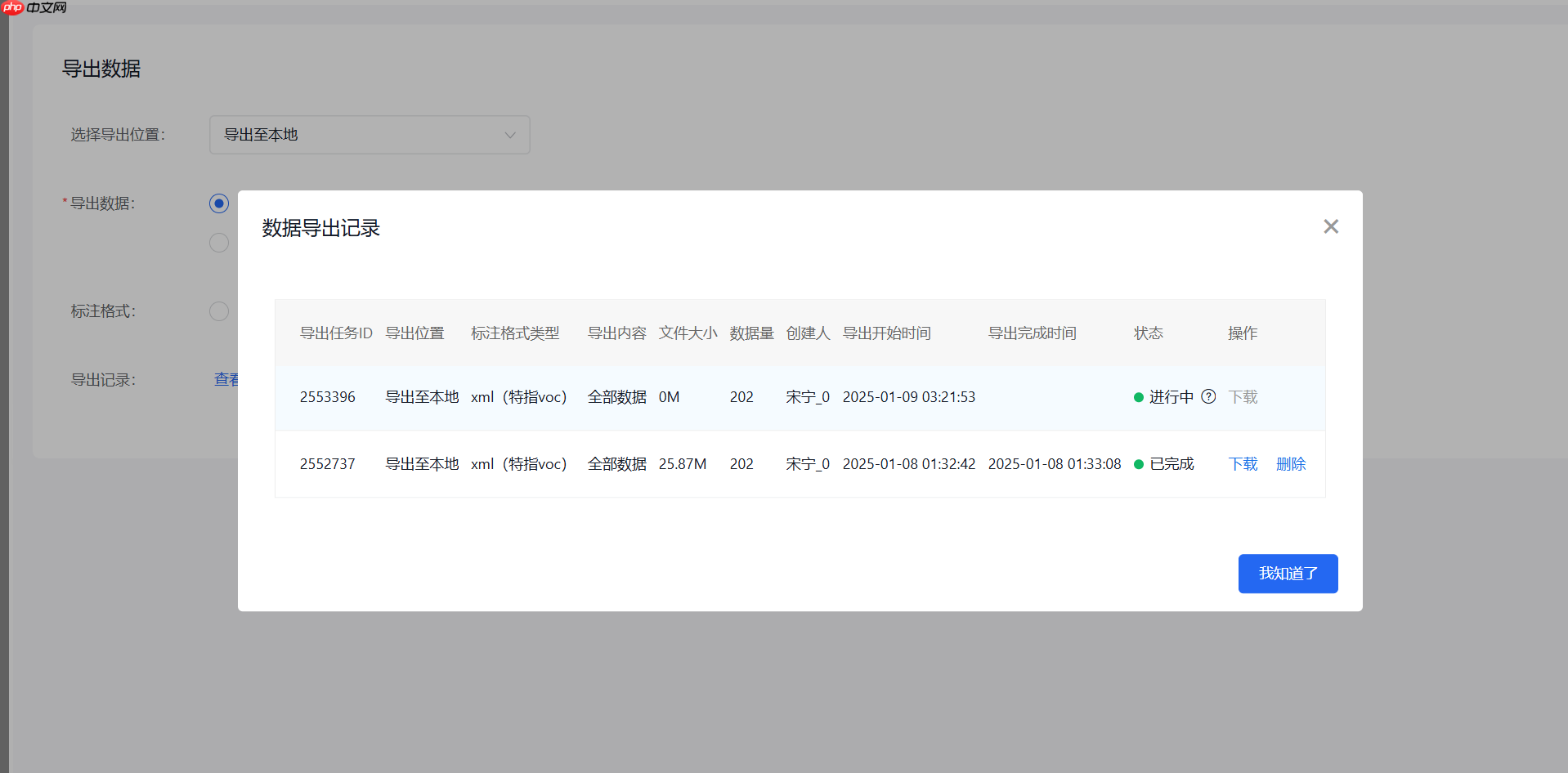

在导出记录里点击下载即可

? ? ? ?

3.上传前预处理

将压缩包的名称以及内部文件夹名称重命名为合适的名称将annotations和images文件夹首字母改为小写在左侧data目录下上传重命名后的数据集

In [?]

!ls ~/data登录后复制 ? ?

二、环境准备

1.安装PaddleDetection

In [?]

# 解压PaddleDetection压缩包%cd /home/aistudio/data/data267567!unzip -q PaddleDetection-release-2.6.zip -d /home/aistudio登录后复制 ? ?

2.安装依赖

In [?]

# 安装requirements中的依赖%cd ~/PaddleDetection-release-2.6!pip install -r requirements.txt#安装过慢可以打开requirements.txt文件，注释掉opencv-python <= 4.6.0（在前面加“#”）# 然后将此命令前的“#”删掉重新运行# !pip install opencv-python <= 4.6.0 -i https://pypi.tuna.tsinghua.edu.cn/simple# 编译安装paddledet!python setup.py install%cd ~登录后复制 ? ?

三、数据准备

1.解压数据集压缩包

In [5]

# 移动到当前挂载的数据集目录# 解压数据集到指定目录下%cd /home/aistudio/data/data313161/!unzip -q lift.zip -d /home/aistudio登录后复制 ? ? ? ?

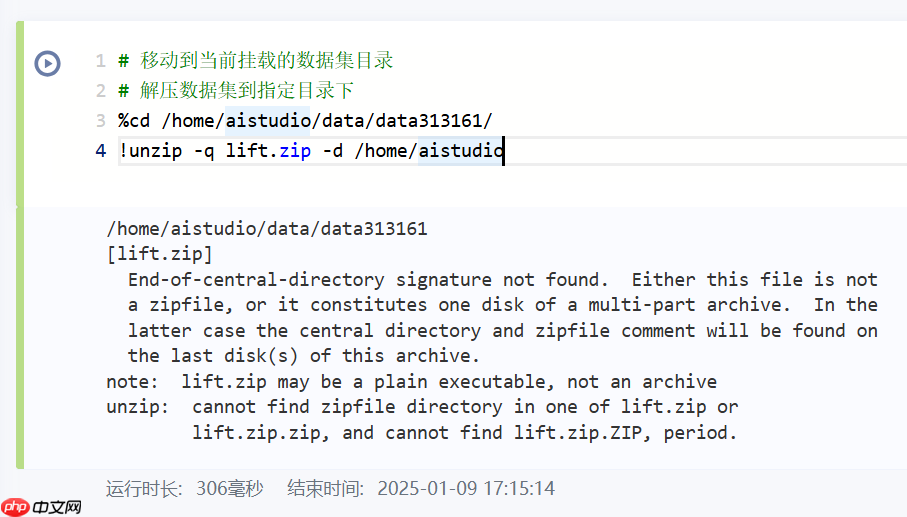

/home/aistudio/data/data313161[lift.zip] End-of-central-directory signature not found. Either this file is not a zipfile, or it constitutes one disk of a multi-part archive. In the latter case the central directory and zipfile comment will be found on the last disk(s) of this archive.note: lift.zip may be a plain executable, not an archiveunzip: cannot find zipfile directory in one of lift.zip or lift.zip.zip, and cannot find lift.zip.ZIP, period.登录后复制 ? ? ? ?

如果出现以上错误，请运行下面的代码

In [?]

%cd /home/aistudio/!unzip -q lift.zip -d /home/aistudio登录后复制 ? ?

2.生成训练所需文件

这里训练集和验证集是按4：1划分的，可以将全部的数据集都用作训练

In [7]

import os#生成train.txt、val.txtxml_dir = '/home/aistudio/lift/annotations'img_dir = '/home/aistudio/lift/images'path_list = list()for img in os.listdir(img_dir): img_path = os.path.join(img_dir,img) xml_path = os.path.join(xml_dir,img.replace('jpg', 'xml')) path_list.append((img_path, xml_path))train_f = open('/home/aistudio/lift/train.txt','w') val_f = open('/home/aistudio/lift/val.txt','w') for i ,content in enumerate(path_list): img, xml = content text = img + ' ' + xml + 'n' if i % 5 == 0: val_f.write(text) else: train_f.write(text)train_f.close()val_f.close()登录后复制 ? ?

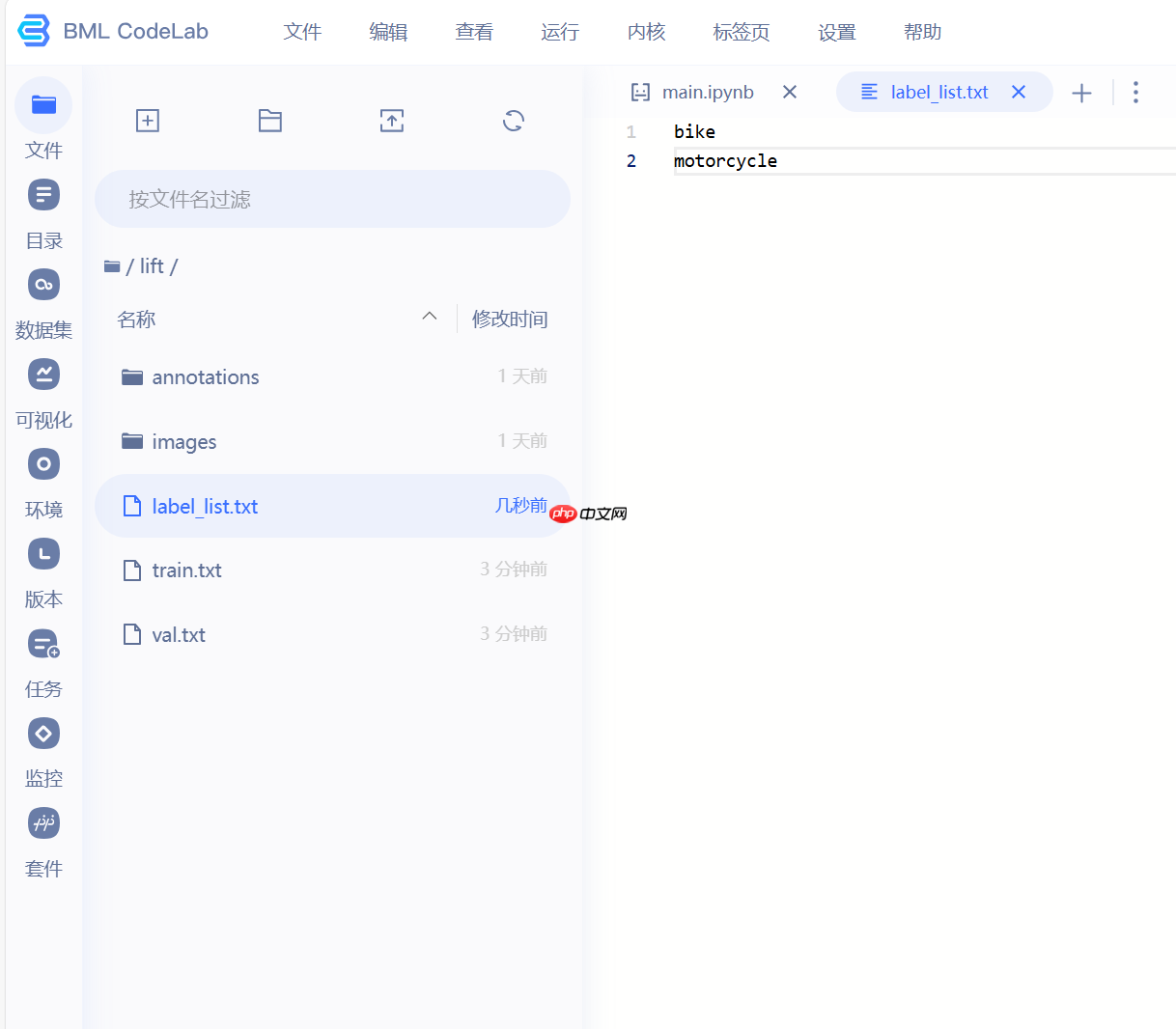

在运行下面代码块前，请修改label_list.txt文件内容为标签名称（每个标签单独一行如图所示）**

? ? ? ?

In [8]

!cp ~/label_list.txt ~/lift%cd ~/PaddleDetection-release-2.6# 生成训练集!python tools/x2coco.py --dataset_type voc --voc_anno_dir /home/aistudio/lift/annotations/ --voc_anno_list /home/aistudio/lift/train.txt --voc_label_list /home/aistudio/lift/label_list.txt --voc_out_name /home/aistudio/lift/train.json# 生成验证集!python tools/x2coco.py --dataset_type voc --voc_anno_dir /home/aistudio/lift/annotations/ --voc_anno_list /home/aistudio/lift/val.txt --voc_label_list /home/aistudio/lift/label_list.txt --voc_out_name /home/aistudio/lift/val.json登录后复制 ? ? ? ?

/home/aistudio/PaddleDetection-release-2.6Start converting !100%|██████████████████████████████████████| 161/161 [00:00<00:00, 26787.38it/s]Start converting !100%|████████████████████████████████████████| 41/41 [00:00<00:00, 23877.60it/s]登录后复制 ? ? ? ?

四、数据分析

1.标签数量统计

In [9]

import osfrom unicodedata import nameimport xml.etree.ElementTree as ETimport globdef count_num(indir): # 提取xml文件列表 os.chdir(indir) annotations = os.listdir('.') annotations = glob.glob(str(annotations) + '*.xml') dict = {} # 新建字典，用于存放各类标签名及其对应的数目 for i, file in enumerate(annotations): # 遍历xml文件 # actual parsing in_file = open(file, encoding = 'utf-8') tree = ET.parse(in_file) root = tree.getroot() # 遍历文件的所有标签 for obj in root.iter('object'): name = obj.find('name').text if(name in dict.keys()): dict[name] += 1 # 如果标签不是第一次出现，则+1 else: dict[name] = 1 # 如果标签是第一次出现，则将该标签名对应的value初始化为1 # 打印结果 print(”各类标签的数量分别为：“) for key in dict.keys(): print(key + ': ' + str(dict[key])) indir='/home/aistudio/lift/annotations' # xml文件所在的目录count_num(indir) # 调用函数统计各类标签数目登录后复制 ? ? ? ?

各类标签的数量分别为：motorcycle: 184bike: 24登录后复制 ? ? ? ?

2.标注框高宽比分析

第一次运行卡了，可以尝试重新运行一次，下面应该是要有图的

In [11]

import osimport matplotlib.pyplot as pltfrom unicodedata import nameimport xml.etree.ElementTree as ETimport globdef ratio(indir): # 提取xml文件列表 os.chdir(indir) annotations = os.listdir('.') annotations = glob.glob(str(annotations) + '*.xml') # count_0, count_1, count_2, count_3 = 0, 0, 0, 0 # 举反例，不要这么写 count = [0 for i in range(20)] for i, file in enumerate(annotations): # 遍历xml文件 # actual parsing in_file = open(file, encoding = 'utf-8') tree = ET.parse(in_file) root = tree.getroot() # 遍历文件的所有检测框 for obj in root.iter('object'): xmin = obj.find('bndbox').find('xmin').text ymin = obj.find('bndbox').find('ymin').text xmax = obj.find('bndbox').find('xmax').text ymax = obj.find('bndbox').find('ymax').text Aspect_ratio = (int(ymax)-int(ymin)) / (int(xmax)-int(xmin)) if int(Aspect_ratio/0.25) < 19: count[int(Aspect_ratio/0.25)] += 1 else: count[-1] += 1 sign = [0.25*i for i in range(20)] plt.bar(x=sign, height=count) print(count)indir='/home/aistudio/lift/annotations/' # xml文件所在的目录ratio(indir)登录后复制 ? ? ? ?

[0, 8, 22, 36, 27, 33, 30, 23, 15, 8, 4, 2, 0, 0, 0, 0, 0, 0, 0, 0]登录后复制 ? ? ? ?

<Figure size 640x480 with 1 Axes>登录后复制登录后复制 ? ? ? ? ? ? ? ?

3.图像尺寸分析

In [?]

import osfrom unicodedata import nameimport xml.etree.ElementTree as ETimport globdef Image_size(indir): # 提取xml文件列表 os.chdir(indir) annotations = os.listdir('.') annotations = glob.glob(str(annotations) + '*.xml') width_heights = [] for i, file in enumerate(annotations): # 遍历xml文件 # actual parsing in_file = open(file, encoding = 'utf-8') tree = ET.parse(in_file) root = tree.getroot() width = int(root.find('size').find('width').text) height = int(root.find('size').find('height').text) if [width, height] not in width_heights: width_heights.append([width, height]) print(”数据集中，有{}种不同的尺寸，分别是：“.format(len(width_heights))) for item in width_heights: print(item)indir='/home/aistudio/lift/annotations/' # xml文件所在的目录Image_size(indir)登录后复制 ? ?

4.检测框中心分布分析

In [14]

import osfrom unicodedata import nameimport xml.etree.ElementTree as ETimport globdef distribution(indir): # 提取xml文件列表 os.chdir(indir) annotations = os.listdir('.') annotations = glob.glob(str(annotations) + '*.xml') data_x, data_y = [], [] for i, file in enumerate(annotations): # 遍历xml文件 # actual parsing in_file = open(file, encoding = 'utf-8') tree = ET.parse(in_file) root = tree.getroot() width = int(root.find('size').find('width').text) height = int(root.find('size').find('height').text) # 遍历文件的所有检测框 for obj in root.iter('object'): xmin = int(obj.find('bndbox').find('xmin').text) ymin = int(obj.find('bndbox').find('ymin').text) xmax = int(obj.find('bndbox').find('xmax').text) ymax = int(obj.find('bndbox').find('ymax').text) x = (xmin + (xmax-xmin)) / width y = (ymin + (ymax-ymin)) / height data_x.append(x) data_y.append(y) plt.scatter(data_x, data_y, s=1, alpha=0.1)indir='/home/aistudio/lift/annotations/' # xml文件所在的目录distribution(indir)登录后复制 ? ? ? ?

<Figure size 640x480 with 1 Axes>登录后复制登录后复制 ? ? ? ? ? ? ? ?

五、模型训练

1.修改~/coco_lift.yml

2.修改数据集配置文件

修改模型配置文件中的第一行，将PaddleDetection/configs/ppyoloe/ppyoloe_plus_crn_m_80e_coco.yml第一行的coco_detection.yml修改为coco_lift.yml

In [16]

%cd /home/aistudio!cp coco_lift.yml /home/aistudio/PaddleDetection-release-2.6/configs/datasets/登录后复制 ? ? ? ?

/home/aistudio登录后复制登录后复制 ? ? ? ?

3.修改模型配置文件参数

具体参数需自行调整，默认使用官方的，建议调整下base_lr，在/home/aistudio/PaddleDetection-release-2.6/configs/ppyoloe/base/optimizer_80e.yml路径下，由于我们的单卡，可以将默认的数值改为原先的1/8

4.模型训练

这里采用的模型是ppyoloe+_m

In [?]

%cd /home/aistudio/PaddleDetection-release-2.6# 模型训练 # 如果要恢复训练，则加上 -r output/ppyoloe_plus_crn_m_80e_coco/best_model# 如果要边训练边评估，则加上--eval# 训练时的日志输出将保存在--vdl_log_dir所指的路径下# 模型压缩则加上--slim_config configs/slim/xxx/{SLIM_CONFIG.yml}（{SLIM_CONFIG.yml}为指定压缩策略配置文件）!python tools/train.py -c configs/ppyoloe/ppyoloe_plus_crn_m_80e_coco.yml --eval --use_vdl=true --vdl_log_dir=VisualDL登录后复制 ? ?In [?]

# 当训练完成，如有需要，可以删除所有的checkpoint，只保留best_model%cd ~/PaddleDetection-release-2.6/output/ppyoloe_plus_crn_m_80e_coco!find . -type f -name '[0-9]*'!find . -type f -name '[0-9]*' -exec rm -f {} ;!echo ”delete checkpoints complete!“登录后复制 ? ?

六、模型检验和导出

1.模型预测

可以运行了看一下对每张图片的识别,比对后可以针对性进行数据增强

In [?]

%cd /home/aistudio/PaddleDetection-release-2.6# infer_img表示预测改路径的单张图片# infer_dir表示对该路径下的所有图片进行预测# draw_threshold表示置信度大于该值的框才画出来# 生成的图片保存在/home/aistudio/work/PaddleDetection/infer_output!python tools/infer.py -c configs/ppyoloe/ppyoloe_plus_crn_m_80e_coco.yml --infer_dir=/home/aistudio/lift/images --output_dir=infer_output/ --draw_threshold=0.5 -o weights=/home/aistudio/PaddleDetection-release-2.6/output/ppyoloe_plus_crn_m_80e_coco/best_model.pdparams登录后复制 ? ?

2.模型导出

出现full_graph问题就打开trainer.py把full_graph=True删掉即可

In [?]

%cd /home/aistudio/PaddleDetection-release-2.6# 将”-o weights“里的模型路径换成你自己训好的模型!python tools/export_model.py -c configs/ppyoloe/ppyoloe_plus_crn_m_80e_coco.yml -o weights=/home/aistudio/PaddleDetection-release-2.6/output/ppyoloe_plus_crn_m_80e_coco/best_model.pdparams TestReader.fuse_normalize=true登录后复制 ? ?

3.打包下载

In [22]

# 创建model文件夹if not os.path.exists('/home/aistudio/model/'): os.makedirs('/home/aistudio/model/') #创建路径# 将检测模型拷贝到model文件夹中!cp -r /home/aistudio/PaddleDetection-release-2.6/output_inference/ppyoloe_plus_crn_m_80e_coco/* /home/aistudio/model/登录后复制 ? ?In [23]

# 打包代码%cd /home/aistudio/!zip -r -q -o model.zip model/登录后复制 ? ? ? ?

/home/aistudio登录后复制登录后复制 ? ? ? ?
