本文复现MIRNet系列论文，含V1和V2版本。V1先提取低级特征，经递归残差组处理，再得残差图像，最终恢复图像；V2类似但优化模块提升速度。复现精度达标，提供数据集、预训练模型、文件结构及训练、评估等操作方法，方便使用。

MIRNet 系列论文复现 兼 飞桨特色模型挑战赛

复现了两篇论文：

MIRNetV1: Learning Enriched Features for Real Image Restoration and Enhancement

MIRNetV2: Learning Enriched Features for Fast Image Restoration and Enhancement

官方源码：https://github.com/swz30/MIRNet 和?https://github.com/swz30/MIRNetV2

复现地址：https://github.com/sldyns/MIRNetV2_paddle

1. 简介

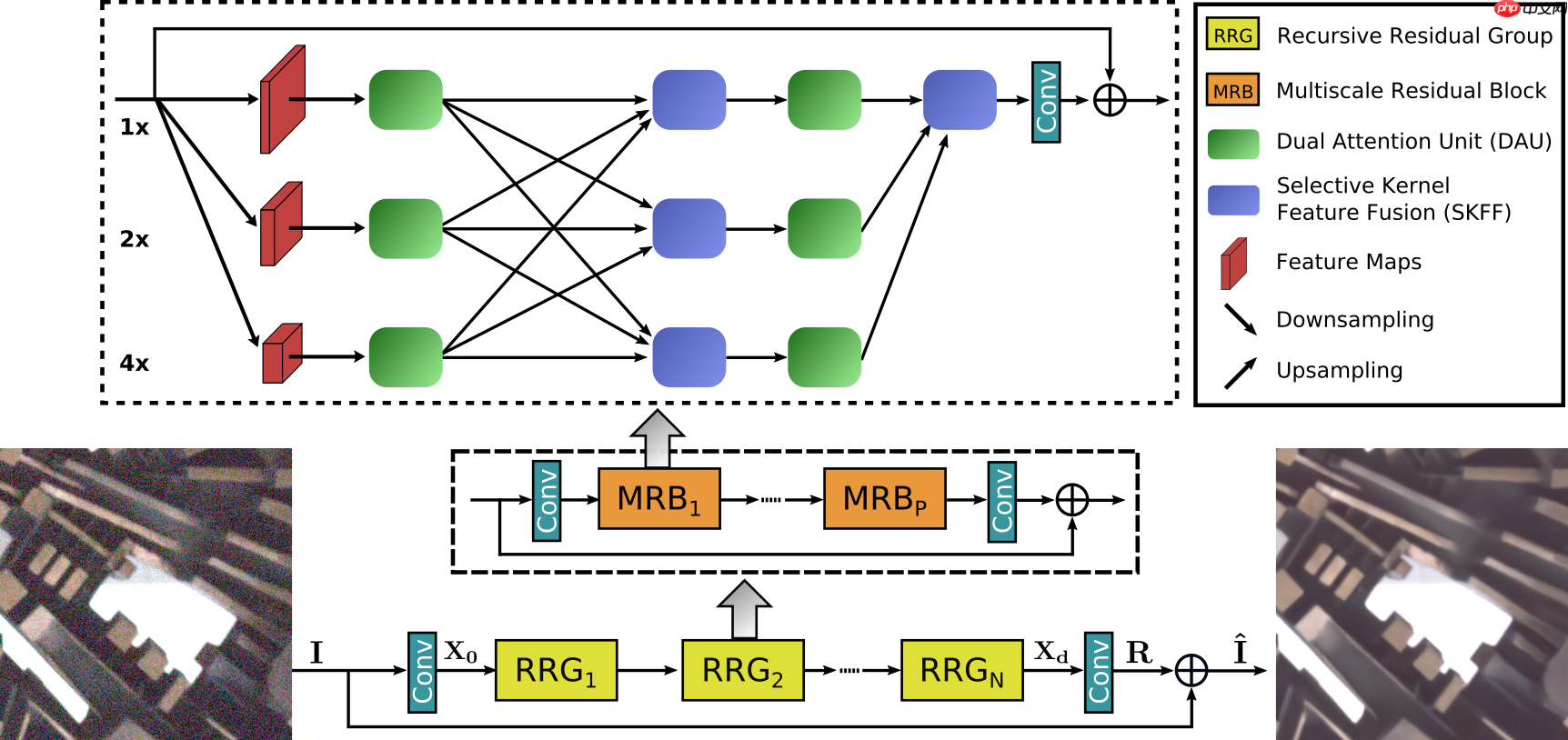

MIRNet V1:

给定一个图像?$I\in {\mathbb{R}}^{H\times H\times 3}$I∈RH×H×3，MIRNet 首先应用一个卷积层来提取低级特征?$X_0\in {\mathbb{R}}^{H\times W\times C}$X0∈RH×W×C. 接下来，特征映射?$X_0$X0?通过?$N$N?个递归残差组(RRGs)，产生深度特征?$X_d\in {\mathbb{R}}^{H\times W\times C}$Xd∈RH×W×C. 我们注意到每个 RRG 包含多个多尺度残差块(MRB)，MRB 由多个（本文中有三个）并行连接的全卷积流组成，每个连接上先由 DAU 抑制了不太有用的特性，并且只允许信息更丰富的特性进一步传递给 SKFF，SKFF 模块通过 Fuse 和 select 两种操作对接受域进行动态调整. 接下来， 应用卷积层，得到残差图像?$R\in {\mathbb{R}}^{H\times H\times 3}$R∈RH×H×3。最后，恢复的图像为?$\widehat{I}=I+R$I^=I+R.

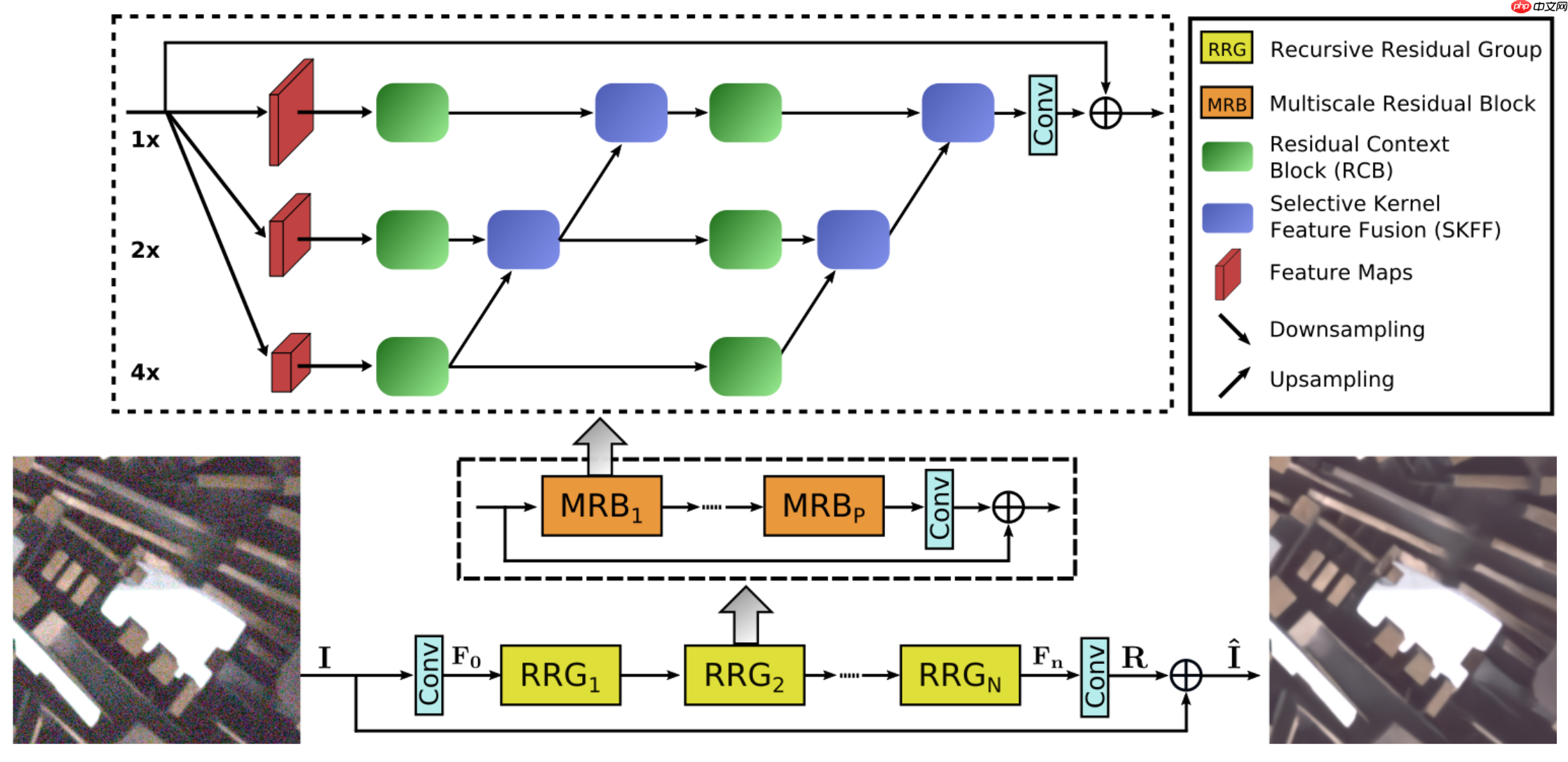

MIRNet V2:

MIRNetV2 过程同 MIRNet V1 类似，主要在 MRB 内减少了卷积流间的链接，同时将DAU替换为残差上下文块，显著降低了模型大小并提升了推理速度.

2. 复现精度

MIRNet V1:

验收标准：SIDD PSNR: 39.678

复现结果：SIDD PSNR: 39.687

飞桨特色模型挑战赛：

验收标准：SIDD PSNR: 37，SSIM: 0.94

MIRNet V2，训练92个epoch精度：SIDD PSNR: 39.5286，SSIM: 0.9578

3. 数据集、预训练模型、文件结构

3.1 数据集

训练和测试数据为 SIDD-Medium，需要下载并分 patch.

已将分好 patch 的数据放在了?Ai Studio?里.

可直接运行下面的脚本解压：

!cd data && tar -xf data140841/SIDD_patches.tar.gz登录后复制 ? ?

3.2 预训练模型

MIRNet V1:

1. 官方预训练模型，已转为 paddle 的，名为?MIRNetV1_torch.pdparams.
2. 复现的模型，名为?MIRNetV1_paddle.pdparams.
3. pytorch 的初始化参数，名为?torch_init.pdparams

MIRNet V2:

复现的模型，名为?MIRNetV2_paddle.pdparams，导出的静态图模型参数包括?model.pdmodel?和?model.pdiparams.

运行以下脚本解压：

!unzip data/data150163/pretrained_models.zip -d work/pretrained_models登录后复制 ? ?

3.3 文件结构

MIRNet_Paddle |-- configs # 单机单卡/四卡训练配置文件 |-- dataloaders # 数据集相关文件 |-- SIDD_patches |-- train # SIDD-Medium 训练数据 |-- val # SIDD 测试数据 |-- networks |-- MIRNet_model.py # MIRNetV1模型代码 |-- MIRNet_V2_model.py # MIRNetV2模型代码 |-- pretrained_models # 预训练模型 |-- utils # 一些工具代码 |-- config.py # 配置文件 |-- losses.py # 损失函数 |-- test_denoising_sidd.py # 测试SIDD数据上的指标 |-- train_denoising.py # 训练代码登录后复制 ? ?

4. 环境依赖

PaddlePaddle >= 2.2.0

scikit-image == 0.19.2

!pip install scikit-image natsort yacs登录后复制 ? ?

5. 核心代码

MIRNet 的核心为 MRB 模块，核心代码为：

class MSRB(nn.Layer): def __init__(self, n_feat, height, width, stride, bias): super(MSRB, self).__init__() self.n_feat, self.height, self.width = n_feat, height, width self.blocks = nn.LayerList([nn.LayerList([DAU(int(n_feat*stride**i))]*width) for i in range(height)]) INDEX = np.arange(0,width, 2) FEATS = [int((stride**i)*n_feat) for i in range(height)] SCALE = [2**i for i in range(1,height)] self.last_up = nn.LayerDict() for i in range(1,height): self.last_up.update({f'{i}': UpSample(int(n_feat*stride**i),2**i,stride)}) self.down = nn.LayerDict() self.up = nn.LayerDict() i=0 SCALE.reverse() for feat in FEATS: for scale in SCALE[i:]: self.down.update({f'{feat}_{scale}': DownSample(feat,scale,stride)}) i+=1 i=0 FEATS.reverse() for feat in FEATS: for scale in SCALE[i:]: self.up.update({f'{feat}_{scale}': UpSample(feat,scale,stride)}) i+=1 self.conv_out = nn.Conv2D(n_feat, n_feat, kernel_size=3, padding=1, bias_attr=bias) self.selective_kernel = nn.LayerList([SKFF(n_feat*stride**i, height) for i in range(height)]) def forward(self, x): inp = x.clone() #col 1 only blocks_out = [] for j in range(self.height): if j==0: inp = self.blocks[j][0](inp) else: inp = self.blocks[j][0](self.down[f'{inp.shape[1]}_{2}'](inp)) blocks_out.append(inp) #rest of grid for i in range(1,self.width): #Mesh # Replace condition(i%2!=0) with True(Mesh) or False(Plain) # if i%2!=0: tmp=[] for j in range(self.height): TENSOR = [] nfeats = (2**j)*self.n_feat for k in range(self.height): TENSOR.append(self.select_up_down(blocks_out[k], j, k)) selective_kernel_fusion = self.selective_kernel[j](TENSOR) tmp.append(selective_kernel_fusion) #Forward through either mesh or plain for j in range(self.height): blocks_out[j] = self.blocks[j][i](tmp[j]) #Sum after grid out=[] for k in range(self.height): out.append(self.select_last_up(blocks_out[k], k)) out = self.selective_kernel[0](out) out = self.conv_out(out) out = out + x return out def select_up_down(self, tensor, j, k): if j==k: return tensor else: diff = 2 ** np.abs(j-k) if j<k: return self.up[f'{tensor.shape[1]}_{diff}'](tensor) else: return self.down[f'{tensor.shape[1]}_{diff}'](tensor) def select_last_up(self, tensor, k): if k==0: return tensor else: return self.last_up[f'{k}'](tensor)登录后复制 ? ? ? ?

损失函数采用 Charbonnier Loss，实现较为简单，代码如下：

class CharbonnierLoss(nn.Layer): ”“”Charbonnier Loss (L1)“”“ def __init__(self, eps=1e-3): super(CharbonnierLoss, self).__init__() self.eps = eps def forward(self, x, y): diff = x - y # loss = paddle.sum(paddle.sqrt(diff * diff + self.eps)) loss = paddle.mean(paddle.sqrt((diff * diff) + (self.eps*self.eps))) return loss登录后复制 ? ?

6. 快速开始

配置文件在work/configs下，可修改学习率、batch_size等参数

对于MIRNet V1（论文复现赛93题），单卡运行的配置文件为MIRNet_1cards.yml：

优化相关的设置：batch_size设置为4，epoch设为60，初始学习率设为2e-4.

OPTIM: BATCH_SIZE: [4] NUM_EPOCHS: [60] LR_INITIAL: 2e-4登录后复制 ? ? ? ?

对于MIRNet V2（特色模型挑战赛5），单卡运行的配置文件为MIRNetV2_1cards.yml：

采用Progressive Learning，即逐渐增大输入的patch_size，并减小batch_size，此处patch_size从128增加到256，batch_size从8减小到2，各个patch_size对应epoch数为30、15、10、5.

OPTIM: BATCH_SIZE: [8,6,4,2] NUM_EPOCHS: [30,15,10,5] LR_INITIAL: 2e-4 TRAINING: PATCH_SIZE: [128,160,192,256] NUM_WORKERS: [4,4,4,4]登录后复制 ? ? ? ?

注：学习策略采用Warm up + Cosine Anneal LR，其中Warm up的epoch数为3.

6.1 模型训练

MIRNet V1单卡运行的代码如下：

!cd work && python train_denoising.py --model MIRNet --gpus 1登录后复制 ? ?

同时给出 MIRNet 单机四卡和 MIRNet V2 的训练脚本，为更好的体验 MIRNet 的训练并得到复现结果，请使用脚本任务.

## MIRnet V1# 单机四卡!cd work && python -m paddle.distributed.launch train_denoising.py --model MIRNet --gpus 4## MIRNet V2# 单机单卡!cd work && python train_denoising.py --model MIRNetV2 --gpus 1# 单机四卡!cd work && python -m paddle.distributed.launch train_denoising.py --model MIRNetV2 --gpus 4登录后复制 ? ? ? ?

训练过程会将模型参数保存在?./ckpt/Denoising/model/?文件夹下.

6.2 日志读取

训练过程会将日志记录保存在?./ckpt/Denoising/logs/?文件夹下，例如 MIRNet V2 的日志目录为?./ckpt/Denoising/logs/MIRNet_V2/

日志是用 VisualDL 工具记录的，可在 CodeLab 左侧的数据模型可视化中，设置 logdir 查看.

6.3 模型评估

在 SIDD 测试数据上作测试，以 MIRNet V1 为例，若想测试 MIRNet V2，只需将?--model MIRNet?改为?MIRNetV2，同时修改权重weights路径.

# MIRNet V1!cd work && python test_denoising_sidd.py --input_dir ../data/SIDD_patches/val --weights ./pretrained_models/MIRNetV1_paddle.pdparams --model MIRNet登录后复制 ? ?

输出如下：

# MIRNet V1PSNR: 39.6872 SSIM: 0.9586# MIRNet V2PSNR: 39.5286SSIM: 0.9578登录后复制 ? ? ? ?

达到了验收精度.

6.4 模型预测

在 SIDD 小验证集上作预测，结果存放在?work/results/?文件夹下，下以 MIRNet V1 为例，对于 MIRNet V2，同上修改weight和model.

# MIRNet V1!cd work && python predict.py --data_path ./SIDD_patches/val_mini/ --save_path results/ --save_images --model_ckpt ./pretrained_models/MIRNetV1_paddle.pdparams --model MIRNet登录后复制 ? ?

6.5 单张图像去噪测试

导入单张图像，测试去噪效果，首先需要在work/test_images里上传一张图片.

# 先上传一张图片，import os.path as ospfrom IPython.display import displayfrom PIL import Imageimg_path = 'bird.png' # 改成自己上传的图片名称full_img_path = osp.join(osp.abspath('work/test_images/'), img_path)img = Image.open(full_img_path).convert('RGB')print('以下为上传的图片:')display(img)登录后复制 ? ? ? ?

以下为上传的图片:登录后复制 ? ? ? ?

<PIL.Image.Image image mode=RGB size=288x288 at 0x7F18C56B3550>登录后复制 ? ? ? ? ? ? ? ?

以 MIRNet V1 为例，对于 MIRNet V2，同上修改model_ckpt和model.

需要指定干净图像和噪声图像，可以只给一张噪声图片，也可以只给一张干净图片，也可以都给.

1. 给定一张噪声图片：指定参数noisy_img，直接输出去噪图片.

2. 给定一张干净图片：指定参数clean_img和noisyL，后者为噪声水平，默认为15，输出加噪图片和去噪图片.

3. 给定噪声图片和干净图片：直接输出去噪图片.

# MIRNet V1 仅给定干净图片，噪声水平为15!cd work && python predict_single.py --clean_img $full_img_path --save_images --model_ckpt ./pretrained_models/MIRNetV1_paddle.pdparams --model MIRNet登录后复制 ? ?In [45]

# 去噪效果查看import globfrom IPython.display import displayfrom PIL import Imageimgs = glob.glob('work/test_images/*')for path in imgs: print(path) img = Image.open(path) display(img)登录后复制 ? ? ? ?

work/test_images/bird_noised.png登录后复制 ? ? ? ?

<PIL.PngImagePlugin.PngImageFile image mode=RGB size=288x288 at 0x7F18C5840750>登录后复制 ? ? ? ? ? ? ? ?

work/test_images/bird_denoised.png登录后复制 ? ? ? ?

<PIL.PngImagePlugin.PngImageFile image mode=RGB size=288x288 at 0x7F18C605A990>登录后复制 ? ? ? ? ? ? ? ?

work/test_images/bird.png登录后复制 ? ? ? ?

<PIL.PngImagePlugin.PngImageFile image mode=RGB size=288x288 at 0x7F18C58308D0>登录后复制 ? ? ? ? ? ? ? ?
