【第六期论文复现赛-语义分割】Deep Dual-resolution Networks for Real-time and Accurate Semantic Segmentation of Road Scenes

paper:Deep Dual-resolution Networks for Real-time and Accurate Semantic Segmentation of Road Scenesgithub:https://github.com/ydhongHIT/DDRNet复现地址：https://github.com/justld/DDRNet_paddle

轻量级语义分割模型大致分为2类：Encoder-Decoder结构（如ESPNet）和two-pathway（如BiSeNet）。类似two-pathway结构，DDRNet使用Dual-resolution，并引入DAPPM（ Deep Aggregation Pyramid Pooling Module）模块。在Cityscapes测试集、GPU 2080Ti，DDRNet-23-slim达到102FPS，miou77.4%。本项目复现了DDRNet_23，在cityscapes val miou 为79.85%，该算法已被paddleseg收录。

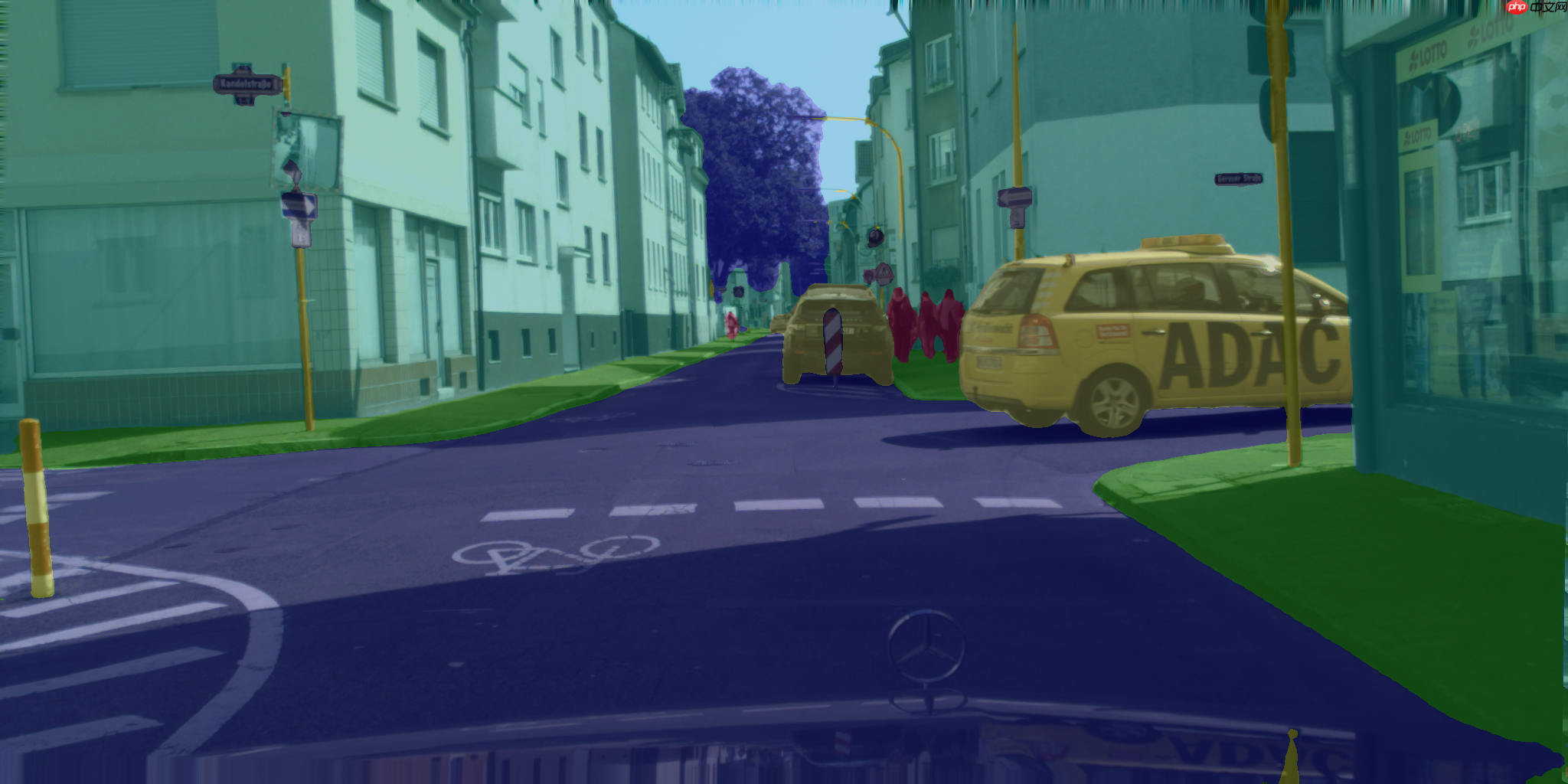

模型预测效果（来自cityscapes val）：

? ? ? ?

一、几种语义分割模型结构

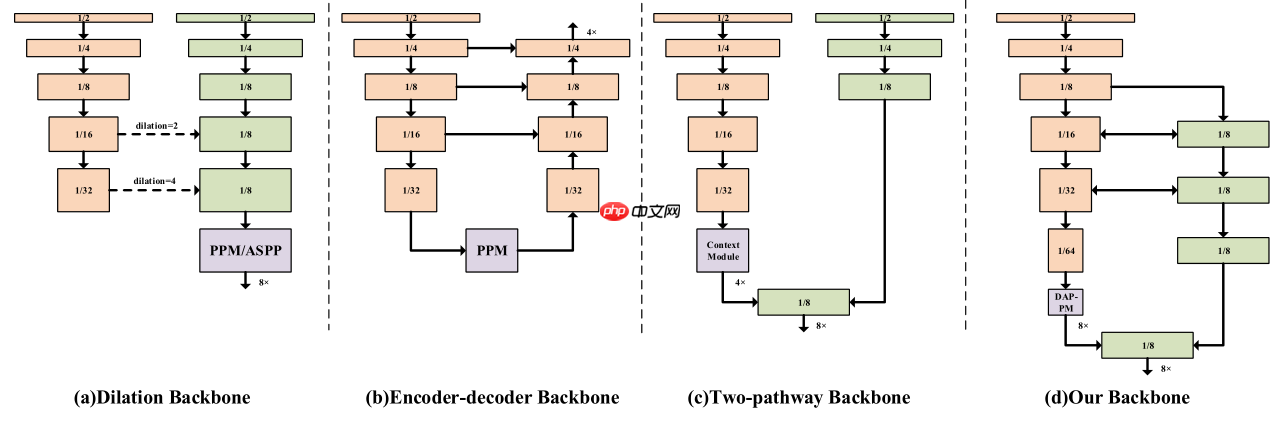

下图为语义分割模型的几种结构：

（a）空洞卷积：通过空洞卷积增加模型的感受野，保留高分辨率的特征图降低信息损失；（Deeplab系列）

（b）Encoder-Decoder：通过Encoder（backbone）提取不同分辨率的特征图，然后将不同分辨率的特征图上采样融合，可以通过更换backbone来控制模型的大小；（UNet、ESPNet）

（c）Two-pathway：模型包含2个path，一个path负责提取上下文语义信息，一个path保留细节信息，然后将2个path输出融合。（BiSeNetV1、V2）

（d）DDRNet结构，具体见下文。

? ? ? ?

二、网络结构

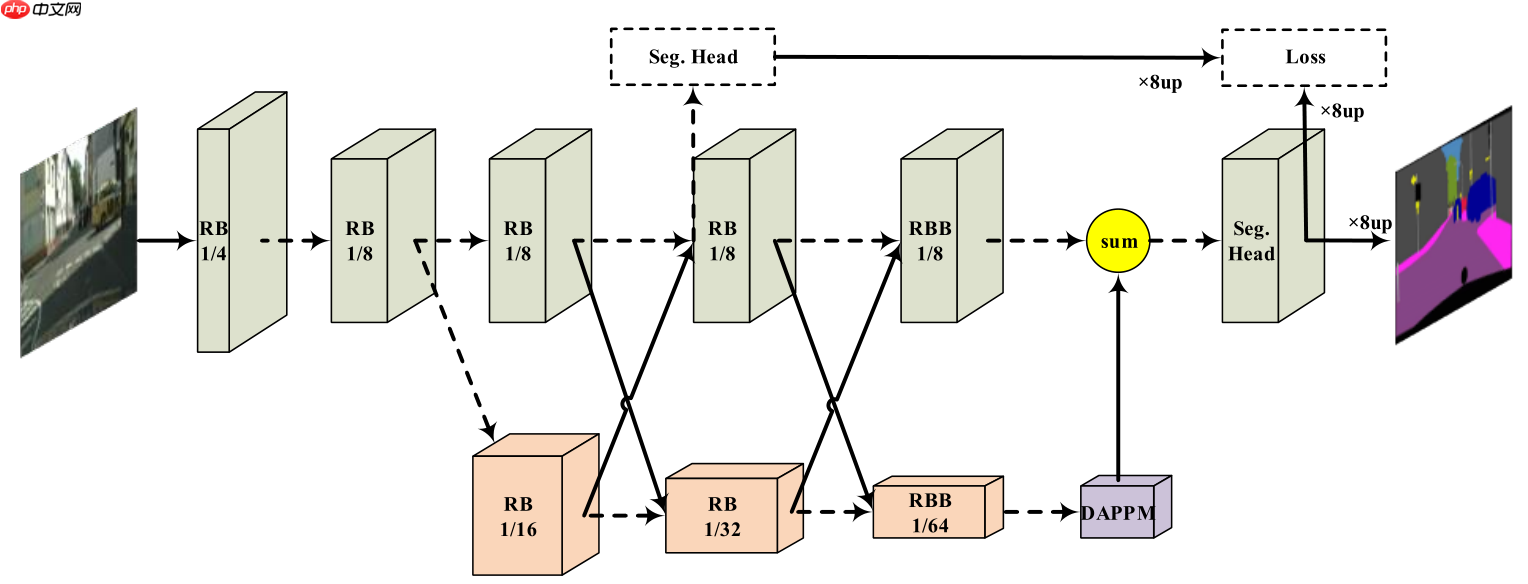

DDRNet网络结构如下图所示，模型包含2个分支，上面的分支分辨率较高，保存细节信息，下面的分支分辨率较低，用来提取上下文信息（使用了DAPPM模块增加其感受野），分支间特征融合使用Bilateral fusion模块，另外引入辅助损失函数。

? ? ? ?

三、Bilateral fusion

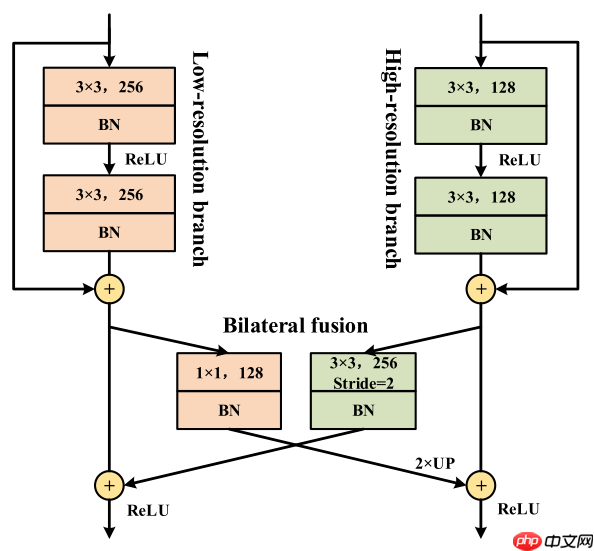

DDRNet为了结合不同分辨率的特征图，使用了Bilateral fusion模块，不同分支不同分辨率的特征图分别通过上采样下采样后相加，保持自身分辨率不变的同时融合了另一分支的信息。

? ? ? ?

四、 Deep Aggregation Pyramid Pooling Module（DAPPM）

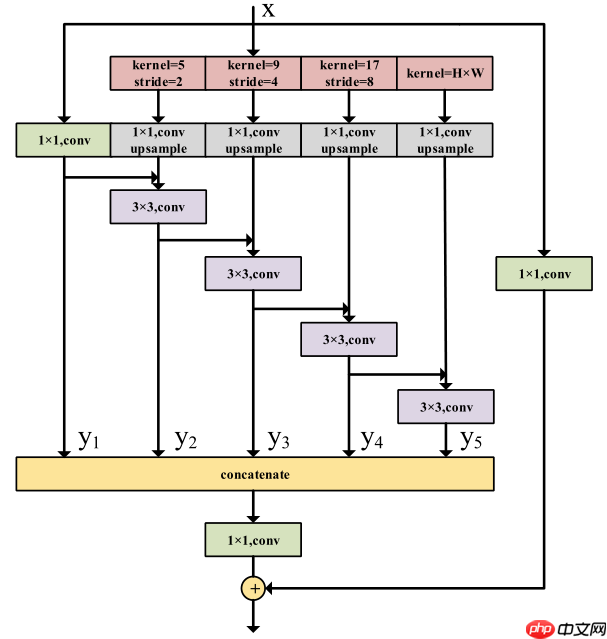

DAPPM为了获得多尺度信息，对输入特征图进行池化（核大小和步长不同），然后将不同大小的特征图上采样融合。

PS：池化部分类似PSPNet提出的Pyramid Pooling Module，整体结构类似ESPNetV2提出的EESP模块，具体可参考相关论文。?

? ? ? ?

pytorch源码：

class DAPPM(nn.Module): def __init__(self, inplanes, branch_planes, outplanes): super(DAPPM, self).__init__() self.scale1 = nn.Sequential(nn.AvgPool2d(kernel_size=5, stride=2, padding=2), BatchNorm2d(inplanes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False), ) self.scale2 = nn.Sequential(nn.AvgPool2d(kernel_size=9, stride=4, padding=4), BatchNorm2d(inplanes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False), ) self.scale3 = nn.Sequential(nn.AvgPool2d(kernel_size=17, stride=8, padding=8), BatchNorm2d(inplanes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False), ) self.scale4 = nn.Sequential(nn.AdaptiveAvgPool2d((1, 1)), BatchNorm2d(inplanes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False), ) self.scale0 = nn.Sequential( BatchNorm2d(inplanes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False), ) self.process1 = nn.Sequential( BatchNorm2d(branch_planes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False), ) self.process2 = nn.Sequential( BatchNorm2d(branch_planes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False), ) self.process3 = nn.Sequential( BatchNorm2d(branch_planes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False), ) self.process4 = nn.Sequential( BatchNorm2d(branch_planes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False), ) self.compression = nn.Sequential( BatchNorm2d(branch_planes * 5, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(branch_planes * 5, outplanes, kernel_size=1, bias=False), ) self.shortcut = nn.Sequential( BatchNorm2d(inplanes, momentum=bn_mom), nn.ReLU(inplace=True), nn.Conv2d(inplanes, outplanes, kernel_size=1, bias=False), ) def forward(self, x): #x = self.downsample(x) width = x.shape[-1] height = x.shape[-2] x_list = [] x_list.append(self.scale0(x)) x_list.append(self.process1((F.interpolate(self.scale1(x), size=[height, width], mode='bilinear')+x_list[0]))) x_list.append((self.process2((F.interpolate(self.scale2(x), size=[height, width], mode='bilinear')+x_list[1])))) x_list.append(self.process3((F.interpolate(self.scale3(x), size=[height, width], mode='bilinear')+x_list[2]))) x_list.append(self.process4((F.interpolate(self.scale4(x), size=[height, width], mode='bilinear')+x_list[3]))) out = self.compression(torch.cat(x_list, 1)) + self.shortcut(x) return out登录后复制

? ?

五、实验结果

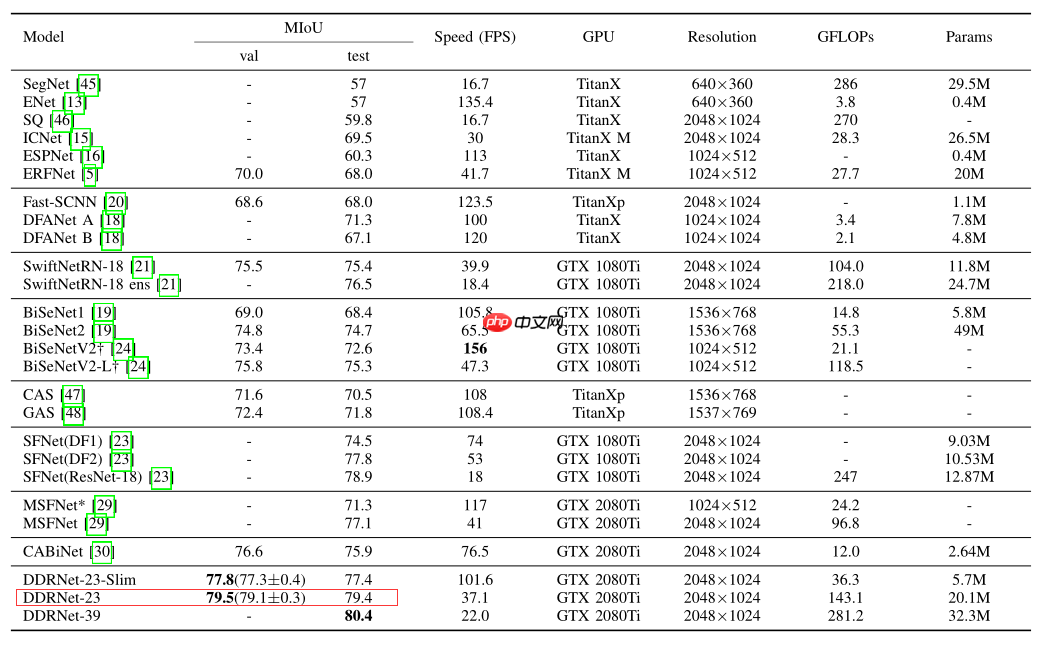

cityscapes在cityscapes验证集和测试集上的表现如下：?

? ? ? ?

六、复现结果

本次复现的目标是DDRNet-23 在cityscapes验证集 mIOU= 79.5%，复现的miou为79.85%。详情见下表：

ModelBackboneResolutionTraining ItersmIoUmIoU (flip)mIoU (ms+flip)LinksDDRNet_23-1024x102412000079.85%80.11%80.44%model|log|vdl

七、快速体验

运行以下cell，快速体验DDRNet-23。

In [?]

# step 1: unzip data%cd ~/PaddleSeg/!mkdir data!tar -xf ~/data/data64550/cityscapes.tar -C data/%cd ~/登录后复制 ? ?In [?]

# step 2: 训练%cd ~/PaddleSeg!python train.py --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml --do_eval --use_vdl --log_iter 100 --save_interval 4000 --save_dir output登录后复制 ? ?In [?]

# step 3: val%cd ~/PaddleSeg/!python val.py --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml --model_path output/best_model/model.pdparams登录后复制 ? ?In [?]

# step 4: val flip%cd ~/PaddleSeg/!python val.py --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml --model_path output/best_model/model.pdparams --aug_eval --flip_horizontal登录后复制 ? ?In [?]

# step 5: val ms flip %cd ~/PaddleSeg/!python val.py --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml --model_path output/best_model/model.pdparams --aug_eval --scales 0.75 1.0 1.25 --flip_horizontal登录后复制 ? ?In [?]

# step 6: 预测， 预测结果在~/PaddleSeg/output/result文件夹内%cd ~/PaddleSeg/!python predict.py --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml --model_path output/best_model/model.pdparams --image_path data/cityscapes/leftImg8bit/val/frankfurt/frankfurt_000000_000294_leftImg8bit.png --save_dir output/result登录后复制 ? ?In [?]

# step 7: export%cd ~/PaddleSeg!python export.py --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml --model_path output/best_model/model.pdparams --save_dir output登录后复制 ? ?In [?]

# test tipc 1: prepare data%cd ~/PaddleSeg/!bash test_tipc/prepare.sh ./test_tipc/configs/ddrnet/train_infer_python.txt 'lite_train_lite_infer'登录后复制 ? ?In [?]

# test tipc 2: pip install%cd ~/PaddleSeg/test_tipc/!pip install -r requirements.txt登录后复制 ? ?In [?]

# test tipc 3: 安装auto_log%cd ~/!git clone https://github.com/LDOUBLEV/AutoLog %cd AutoLog/!pip3 install -r requirements.txt!python3 setup.py bdist_wheel!pip3 install ./dist/auto_log-1.2.0-py3-none-any.whl登录后复制 ? ?In [?]

# test tipc 4: test train inference%cd ~/PaddleSeg/!bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ddrnet/train_infer_python.txt 'lite_train_lite_infer'登录后复制 ? ?
