UG10.0通过曲线组命令怎么使用

打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0通过曲线组命令如何使用

执行【曲线——圆弧/圆】，激活“圆弧/圆”命令，

类型设为“从中心开始的圆弧/圆”，指定点：坐标原点，通过点：直径，大小10，指定平面：XY平面，限制：0度开始，360度结束，点击应用。

用同样方法再画两个圆，直径30，选中XY平面，分别向上移动30和向下移动30，点击确定。

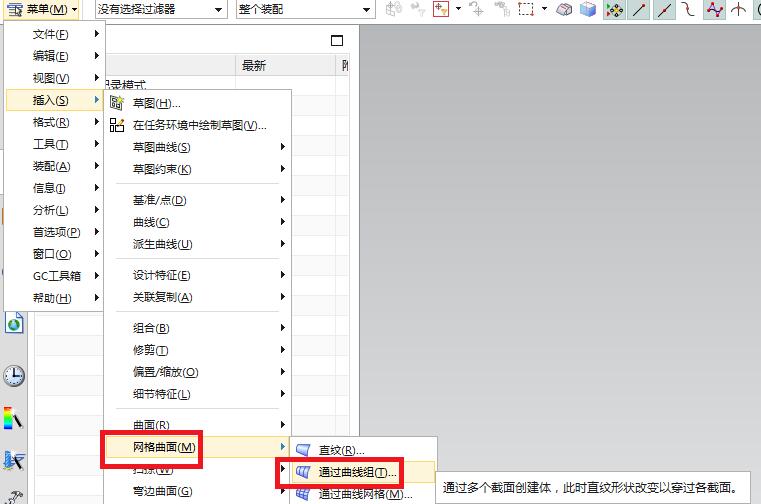

执行【菜单——插入——网格曲面——通过曲线组】，激活“通过曲线组”命令。

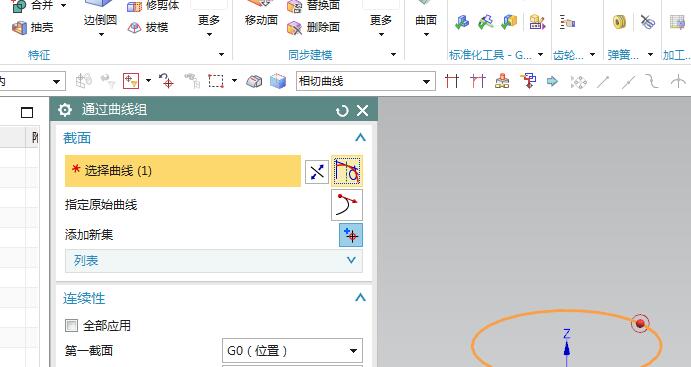

在软件弹出“通过曲线组”对话框之后，截面选择最上面的圆，

添加新集，选择中间的圆，注意方向

继续添加新集，选择最下面的圆，

对齐一栏中选择“角度”，指定矢量Z轴，指定点：最上面圆心点，点击确定。

至此，这个通过曲线组命令就应用完成了，得到的实体就如简介中的图片所示的那样。
