三菱PLC怎么用计数指令

首先,假设x1为检测信号,在软件中用X1对C0计数,在左母线处可以直接输入“LD X1”,所输入字母不分大小写。

三菱PLC怎么用计数指令_wishdown.com

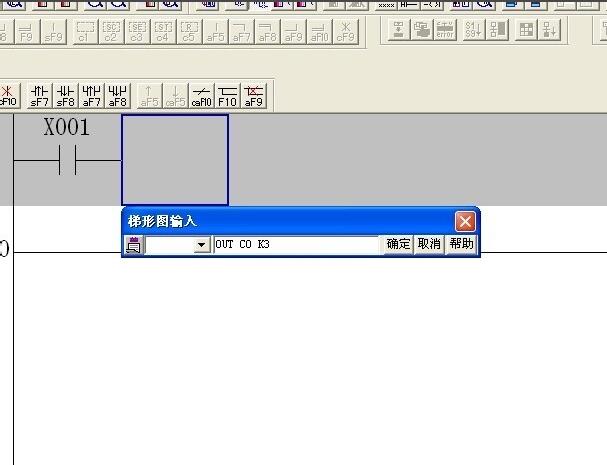

我们以C0作为内部计数器,我们假设X1检测3次之后C0动作,这时需输入“OUT C0 K3”,此时C0类似计数器线圈。

三菱PLC怎么用计数指令_wishdown.com

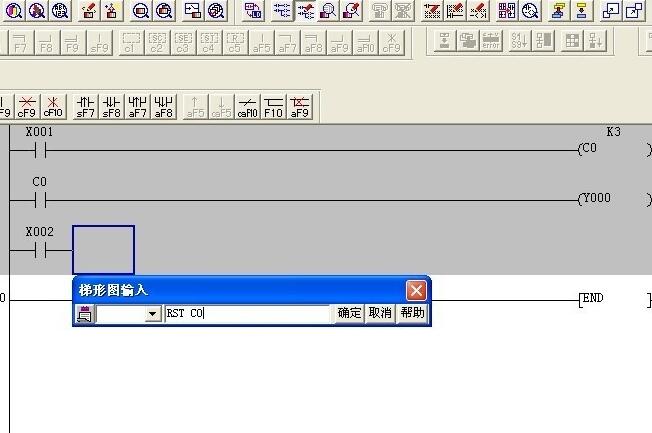

我们用C0的触点控制Y0,Y0代表输出,可以作为警示灯使用。另外生产线都是每日对统计数据清理,所以需要在程序中加入对计数器的复位清零。

三菱PLC怎么用计数指令_wishdown.com

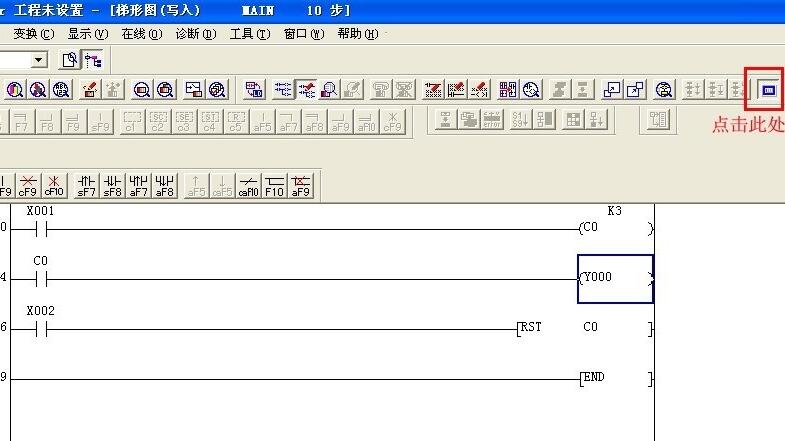

在编写程序之后,为保证其准确性需要先进性测试,点击工具栏的测试按钮,即可将程序写入模拟PLC。

三菱PLC怎么用计数指令_wishdown.com

然后点击测试对话框的“菜单启动”,选择第一项“继电器内存监视”。

三菱PLC怎么用计数指令_wishdown.com

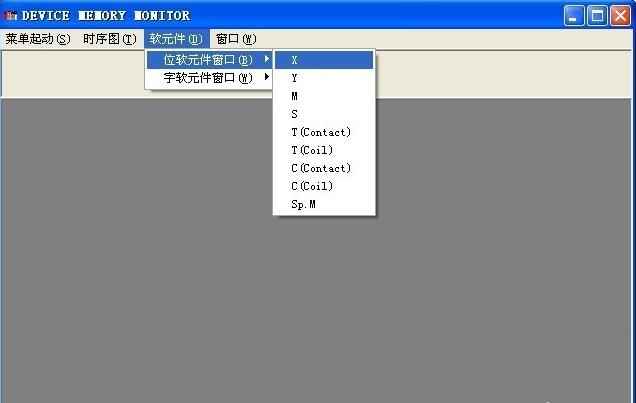

然后在监视窗口的软元件菜单栏选择“位软元件窗口”,选择X和Y,这时才能对输入和输出两个软元件进行模拟和监控。

三菱PLC怎么用计数指令_wishdown.com

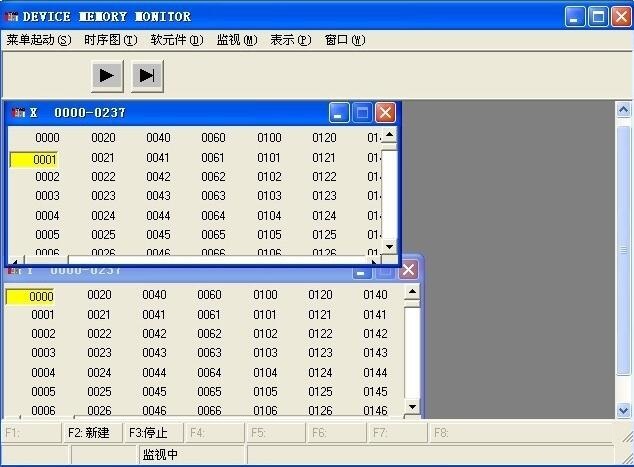

这时可以仿真程序:按两下X1,表示X1有一个无自锁输入信号,按一下则会自锁。通过这种方式可以监测程序是否正确。

三菱PLC怎么用计数指令_wishdown.com

结语:以上就是心愿游戏的小编为你收集的三菱PLC怎么用计数指令,希望帮到小伙伴们,更多相关的文章请关注心愿游戏
