Protel99se怎么美观铺铜

元件位置要摆放好，这是布线的前一布工作。为了更好布板，先设置软件相关功能。

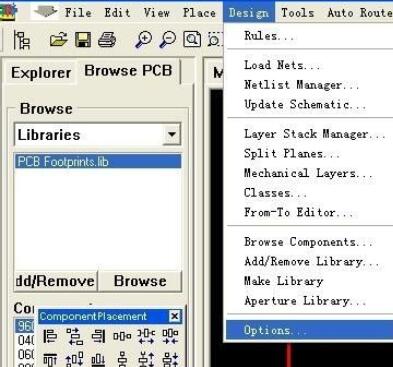

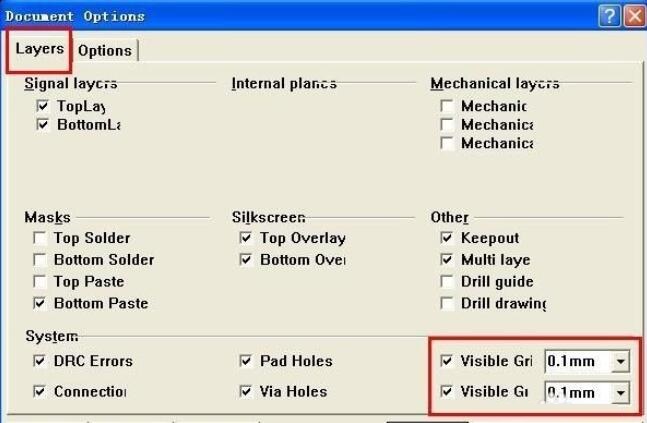

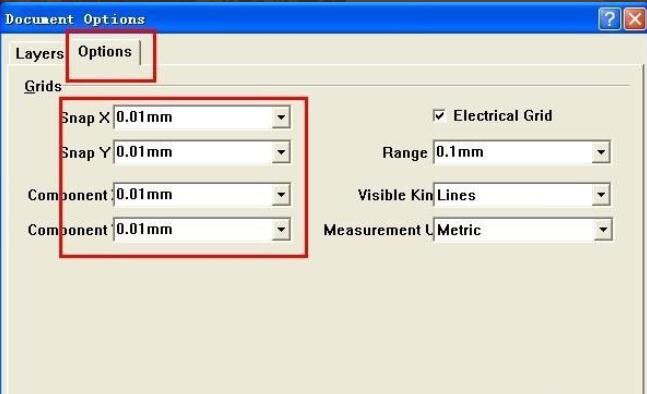

一、先设置网格，如下图。数据具体大小按各自习惯与PCB板大小要选。

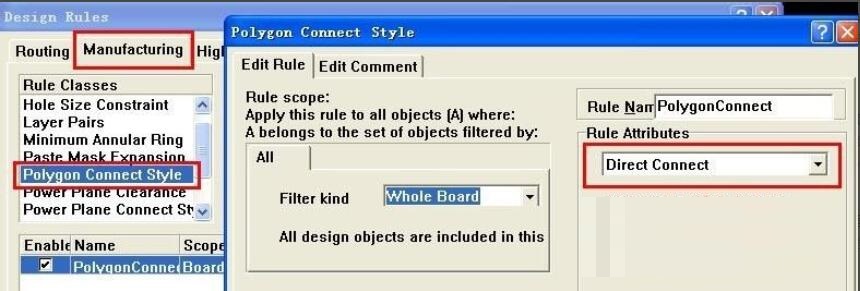

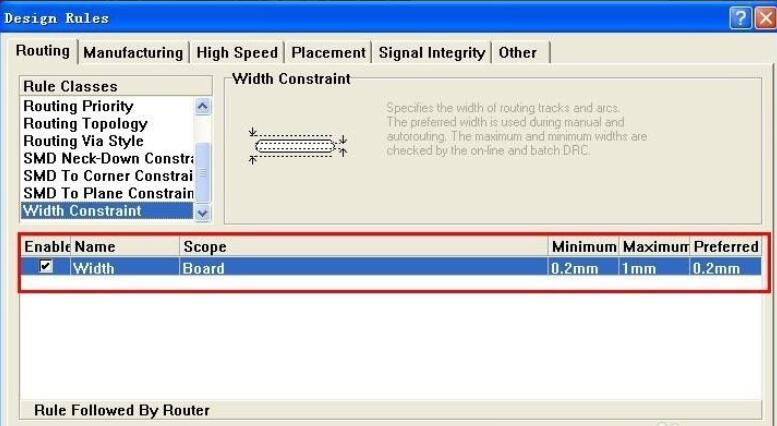

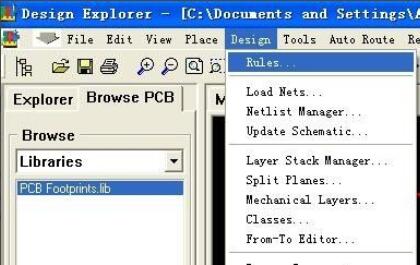

二、设置线径与铺铜相关项，根据各自要求设置即可。

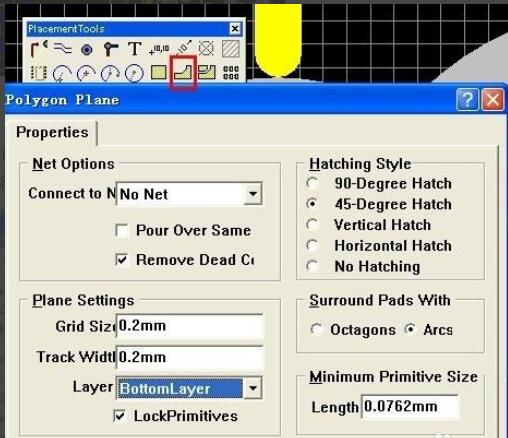

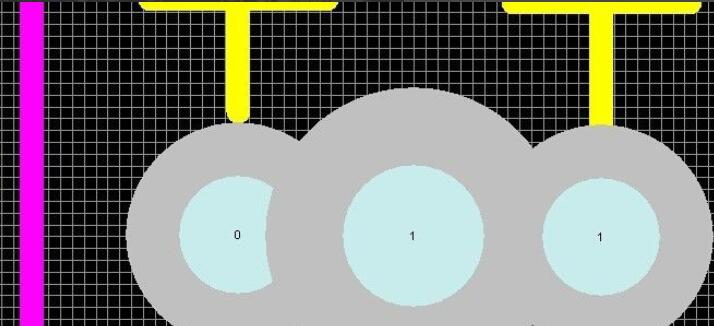

开始布线。原则是电源线尽量用粗线，信号线一般统一大小就可，如都用0.3mm或0.5mm之类的。我的习惯一般除了连IC脚的线，其它尽量用铺铜(电源板)。点击铺铜图标，在出现的对话框中设置好相应项，开始铺铜。把PCB板画板放大，能看到栅格，好画线对齐。

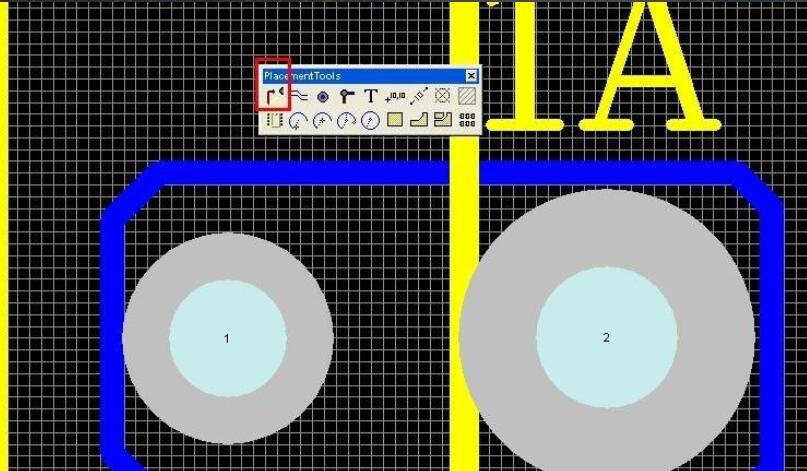

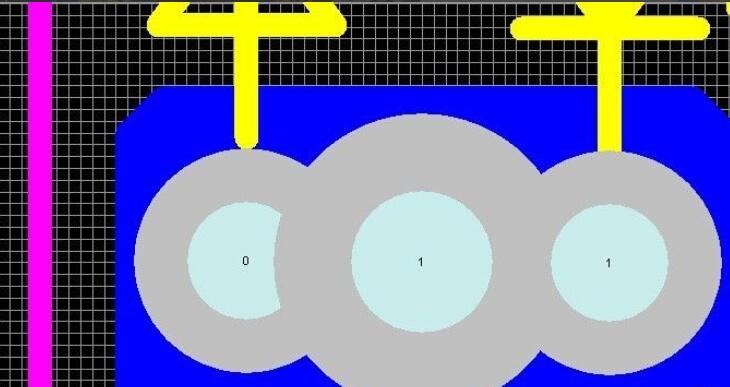

有时直接铺铜会画线不直，导致铺铜不好。可以先用线条把所有铺铜部分的外框先画出来，再铺铜。这样就不会出现铺铜不美观的情况了。用这种方法时要注意，所画边框的线大小要与铺铜线大小一至

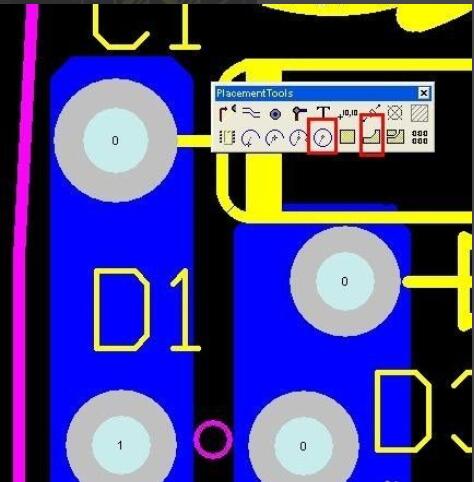

在布线过程中，有时不知到两线之间距离够不够。可以在两焊盘只画个圆，直径就是两线间的距离。在放元件位置时最常用这种方法，以免元件距离不够。

其它部分都按以上方法铺铜即可得到一块美观的PCB板了
