Protel99SE如何画封装库

时间:2025-09-05  |  作者:  |  阅读:0

肯定有的用户想了解Protel99SE如何画封装库,下面由心愿游戏的小编为您带来这方面的答案,一起来看看。

如何用Protel99SE画封装库

1.启动软件并创建工程:

打开你的PCB设计软件。进入软件后,新建一个工程。进入工程的Documents文件夹。

2.创建PCB库文件:

在文件夹的空白区域右键点击。在弹出的对话框中选择“PCB Library Document”。双击进入*.LIB文件,开始绘制封装。

Protel99SE如何画封装库_wishdown.com

Protel99SE如何画封装库_wishdown.com

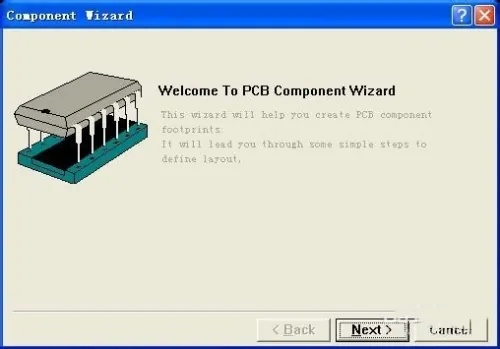

3.添加新元件:

在软件菜单中选择“Tools”下的“New Component”选项。启动PCB元件封装向导。你可以选择跟随向导步骤进行,也可以直接取消向导。我通常选择取消向导,在“Components”目录下将会出现一个新的元件。

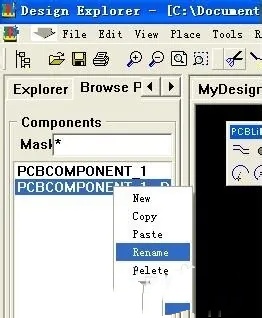

4.重命名元件:

在新元件上右键点击。选择“Rename”来重命名元件。

Protel99SE如何画封装库_wishdown.com

Protel99SE如何画封装库_wishdown.com

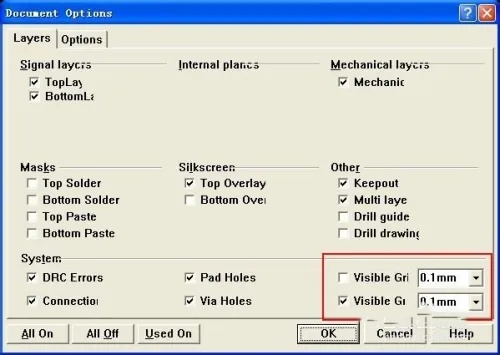

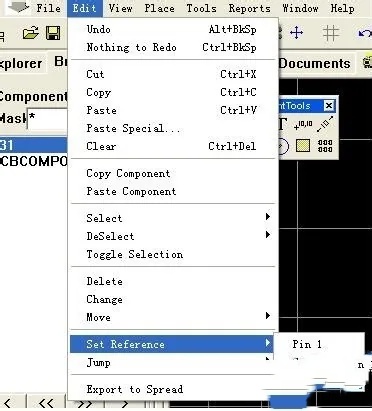

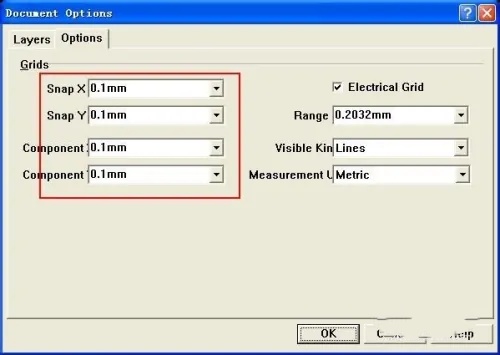

5.设置原点和栅格:

确定原点位置。根据个人喜好设置栅格大小。

Protel99SE如何画封装库_wishdown.com

Protel99SE如何画封装库_wishdown.com

Protel99SE如何画封装库_wishdown.com

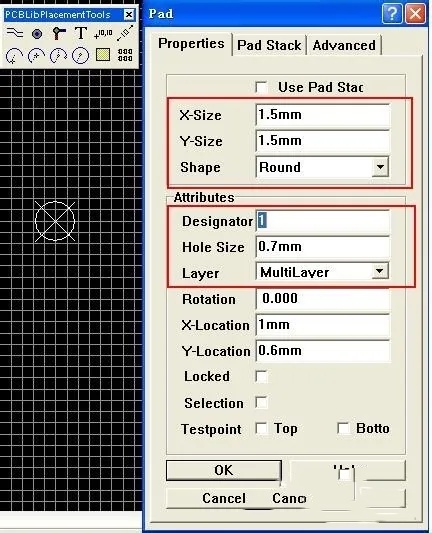

6.绘制引脚焊盘:

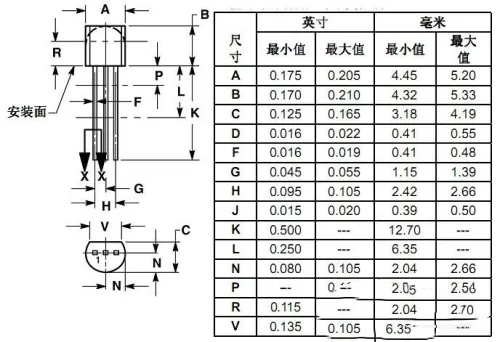

参考元件规格书,确定引脚直径(例如F=0.48mm)。孔径一般比引脚直径大0.2-0.4mm。这里选择0.22mm。焊盘直径通常比孔径大0.5-0.8mm。这里设置为0.7mm,总直径为1.5mm。

Protel99SE如何画封装库_wishdown.com

Protel99SE如何画封装库_wishdown.com

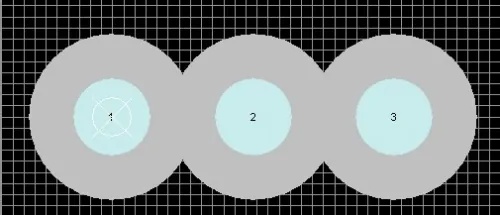

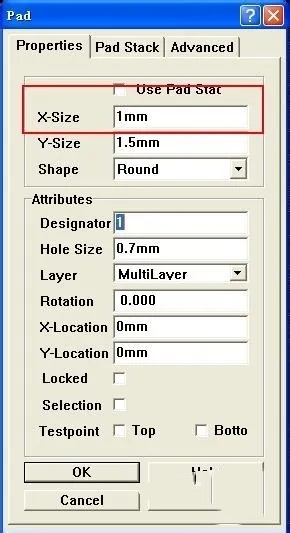

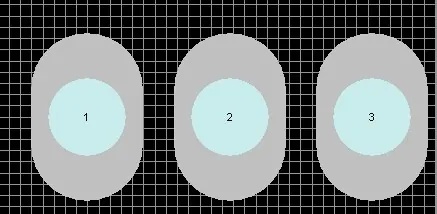

7.调整焊盘间距:

焊盘间距应设置在1.15-1.35mm之间。选择一个中间值,例如1.27mm。调整焊盘间距,确保它们不会重叠。

Protel99SE如何画封装库_wishdown.com

Protel99SE如何画封装库_wishdown.com

Protel99SE如何画封装库_wishdown.com

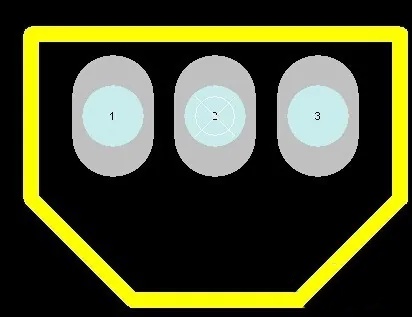

8.绘制元件边框:

焊盘固定后,根据元件规格书的大小绘制边框。边框应适合元件大小,无需与元件外形完全一致。

Protel99SE如何画封装库_wishdown.com
