Autodesk Revit怎么绘制结构柱Autodesk Revit绘制结构柱方法步骤

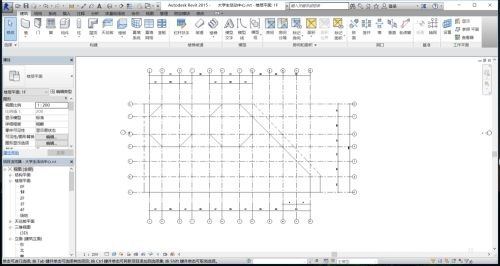

绘制建筑图纸的一个结构柱，我们首先需要绘制一个合适的轴网，依靠建筑模数进行绘制的轴网，其轴网交点是主要考虑设立结构柱的位置。

打开Autodesk Revit图纸文件，进入到绘图页面，随后在Autodesk Revit上方选项卡中选择“建筑——柱——结构柱”，进行结构柱的绘制。

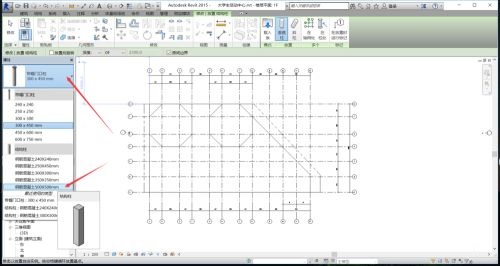

结构柱在Autodesk Revit中绘图页面中分为两类，一类为门口柱，另一类为结构柱，我们选择结构柱中的钢筋混凝土柱，根据需要选择合适的结构柱大小尺寸。

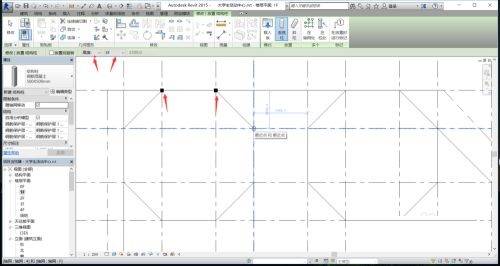

在Autodesk Revit上绘制结构柱前，我们需要首先设置结构柱信息，在上方的设置中，设置柱子的层高限制，以及高度的计算方式，高度为由下至上绘制，深度为由上至下绘制。

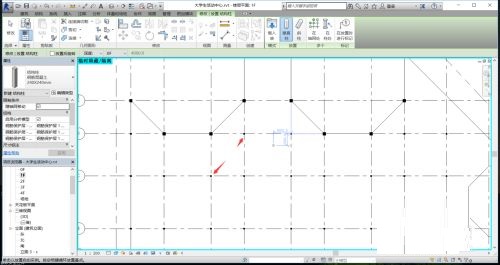

设置完成后，点击我们需要设置柱子的位置，即可进行结构柱的放置，在Autodesk Revit中，在此平面图能够看到的结构柱为实心黑块，无法看到的为空心方块。

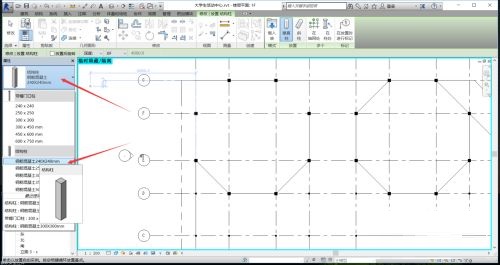

多数建筑物不会只有一类结构柱，添加完成一类结构柱之后，点击柱子的选项，可以进行其他结构柱的选择，根据需要我们选择另一种尺寸的结构柱类型。

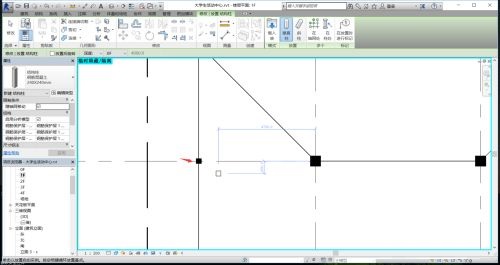

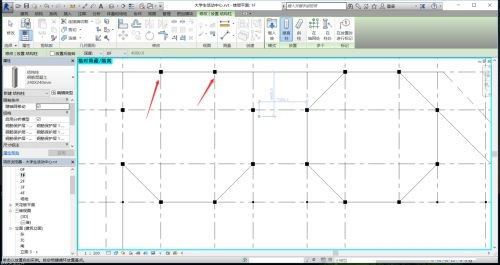

依旧设置柱子的属性信息后，直接点击合适位置进行结构柱的添加，可以看到新柱子的尺寸小于第一类的结构柱，重复操作，在所有需要的位置添加结构柱。

两类柱子有可能拥有不同的属性信息，单个依次修改会消耗大量时间，并且有可能会遗漏一些结构柱没有进行修改，因此我们可以进行全选帮助我们快速修改。

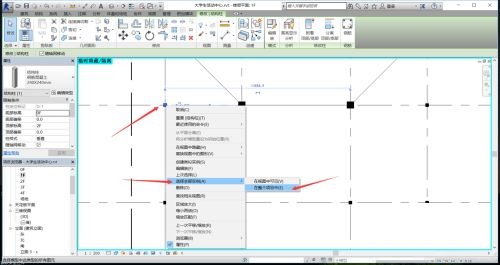

选中一类柱子，之后右键点击此柱子，在弹出的菜单栏中选择“选择全部实例——在整个项目中”，单机确定实例的全部选择。

确定命令后，可以看到，所有相同的柱子类型，都变为了被选中时的蓝色半透明状态，这样就说明全部的相同柱子都已经被选中，之后即可在左侧属性栏进行修改。

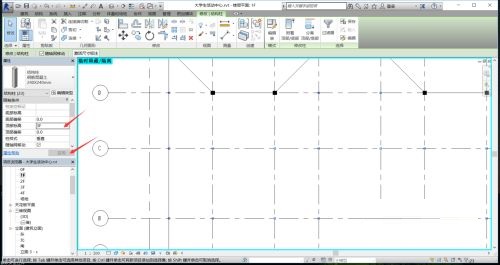

柱子一般只修改其高度，因此根据层数的设置，进行高度的修改之后，点击“应用”进行确定，即可完成选中结构柱的全部修改。

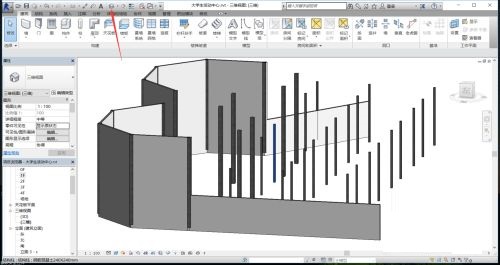

为了更加直观的查看柱子，以及修改之后的柱子，我们在上方的快捷操作栏中，选择三维视图，进入到项目文件的三维视图页面，这样就可以看到项目的立体效果。

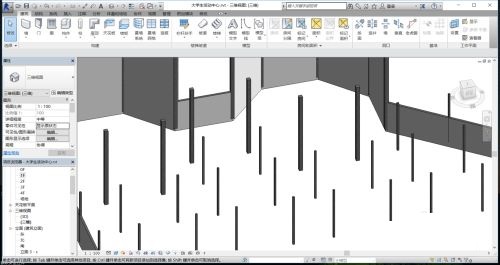

在三维视图中，我们可以轻松看到两类不同柱子的排列，以及两类柱子的高度差距，这样就能够直观的看到整体的大致形态，从而更加轻松的发现错误以及进行错误的修改。
