multisim10.0如何分析示波器波形multisim示波器显示波形怎么看幅值

1、首先，打开NIMultisim并创建一个新文档。

2、添加如图所示的函数发生器和示波器，将线路连接并运行，检查是否正常。

3、首先打开示波器设置(双击示波器)。

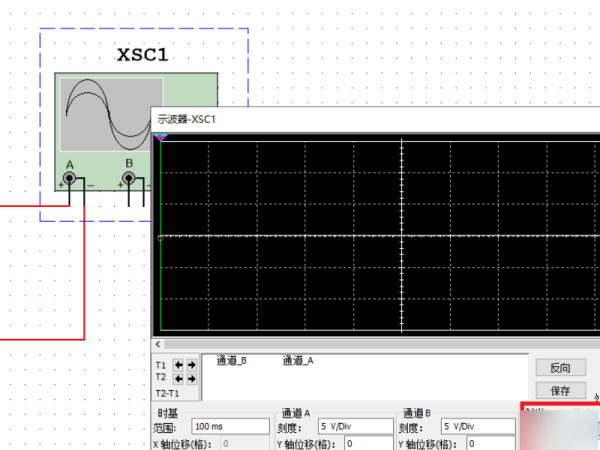

4、可设置上升沿触发、下降沿触发等触发方式，也可设置外部触发。

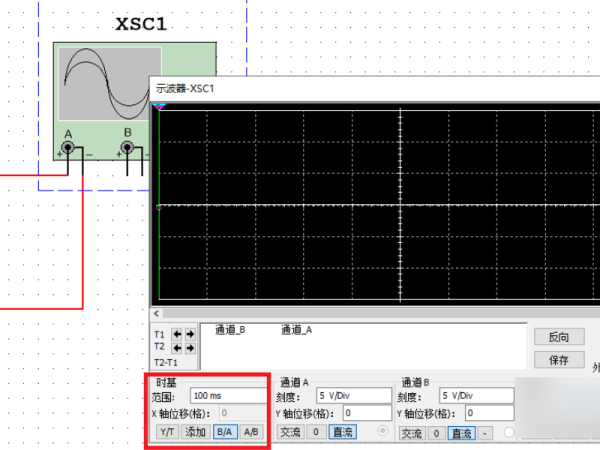

5、用于设定时间基准，默认为10ms/div，分辨率越小越高。

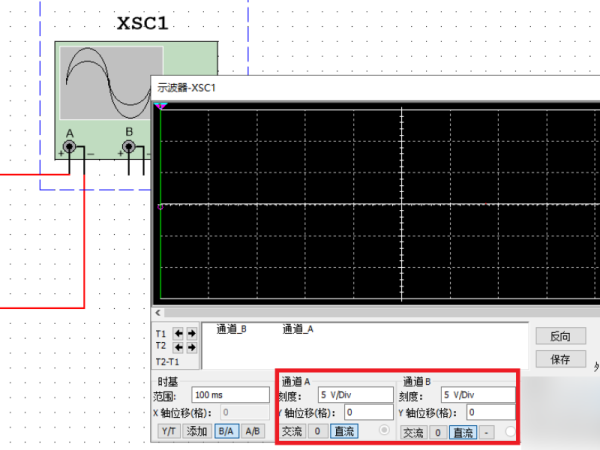

6、设置纵坐标分辨率，同样分辨率越小，分辨率越高。
