天正建筑2014设计建筑物二层平面图的详细教学

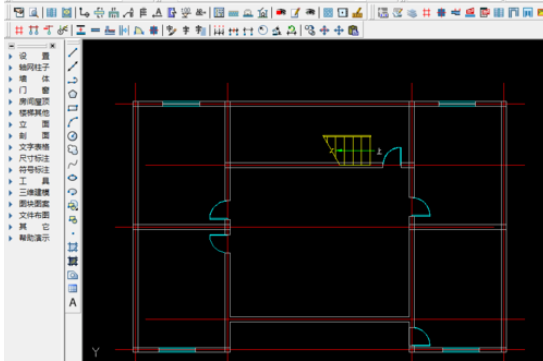

我们需要先打开天正建筑2014软件，并复制一份首层平面图，如下图所示

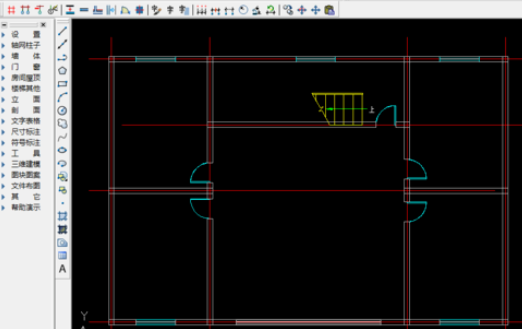

然后我们删除首层专有的散水、台阶，删除完成后，如下图所示

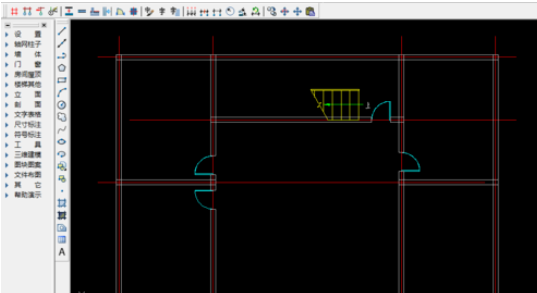

接着我们删除首层与二层不同的墙体、轴线、门窗、删除完成后，如下图所示

再添加二层平面图需要的墙体、门窗，添加完成后，如下图所示

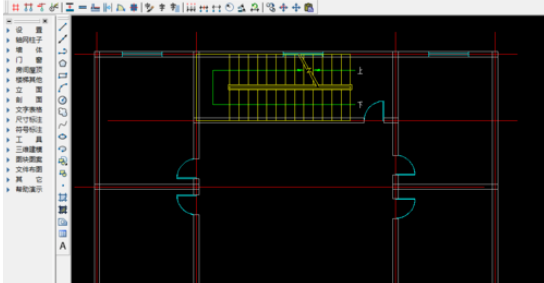

这时修改楼梯参数，修改为中间层楼梯，修改完成后，如下图所示

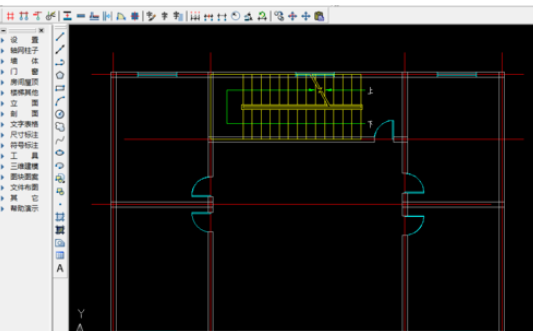

然后我们在建筑物内绘制楼板，楼板绘制完成后，二层平面图绘制完成，如下图所示

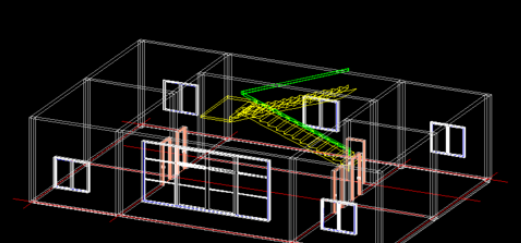

接下来我们在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的二层平面图，如下图所示

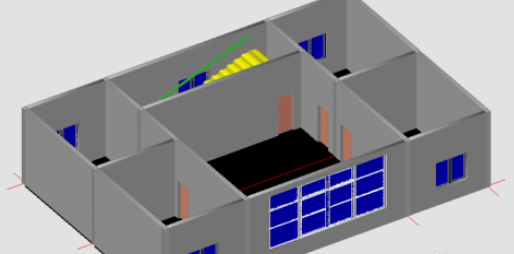

最后一步我们可以改变一下“视觉样式”，看一下自己绘制的二层平面图;在“受约束的动态观察”模式下点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
