Proe英制图纸修改成公制的操作内容

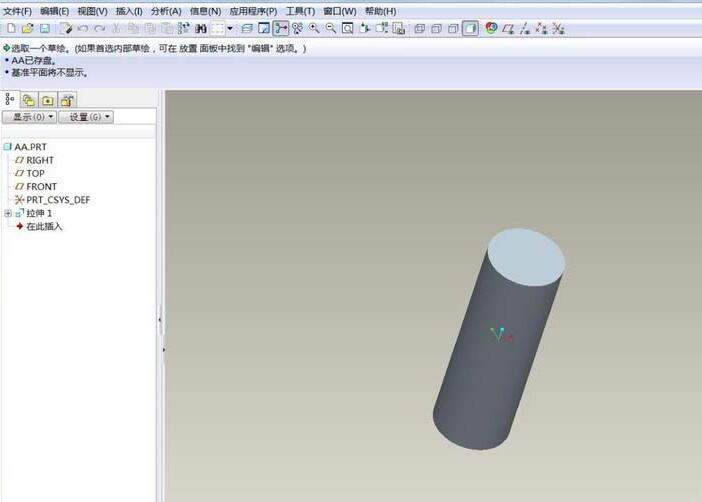

1、打开要转单位的图档

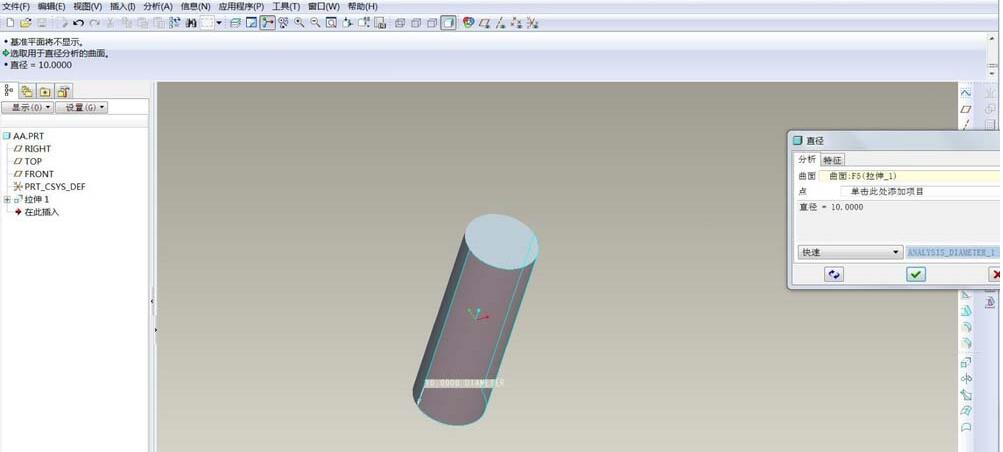

2、先点--分析--测量--直径

3、点一下圆柱的圆弧部分，可以看到，现在的直径是10

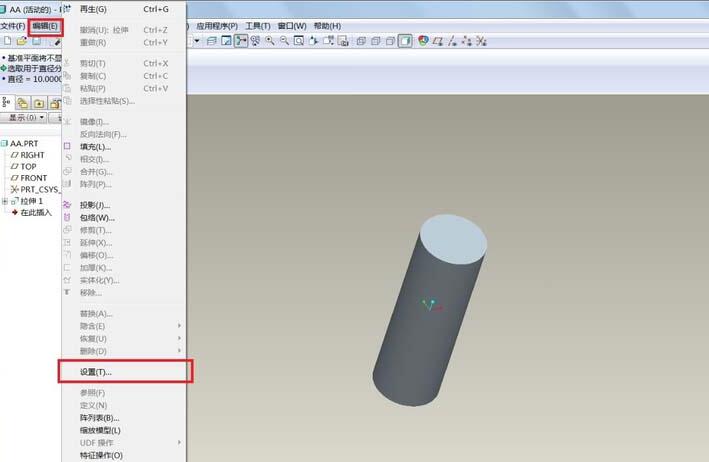

4、点击--编辑--设置---

5、在弹出的瀑布菜单中点--单位--

6、可以看到默认的单位是---英寸磅秒---(即零件的长度单位为英寸，重量单位为磅，时间单位为秒)

7、选择--毫米牛顿秒MMNS--设置---。这时会弹出一个对话框，为了说明效果，我们选 上--转换尺寸--确定试一下，再关闭上一层对话框

8、现在量一下外圆直径，你会发现直径由10变成了254，意思就是说--转换尺寸--是会帮你把尺寸全部放大25.4倍

9、再退回第7步，试试勾选--解释尺寸--确定，然后关闭对话框

10、再量一下外圆直径---依然是10没变，就是说--解释尺寸--的意思是只变单位不变尺寸
