UG建模一个汽车消声器的详细步骤

1、打开UG软件，

2、选择建模模块，点击确定

3、绘制如图的草图，直接绘图或在任务中绘图都可以

4、选择对称值，拉伸距离为400mm，

5、绘制如下的草图，

6、点击沿引导线扫掠命令，选择5条曲线，点击确定

7、绘制端面草图如下，选择拉伸命令，拉伸距离20mm

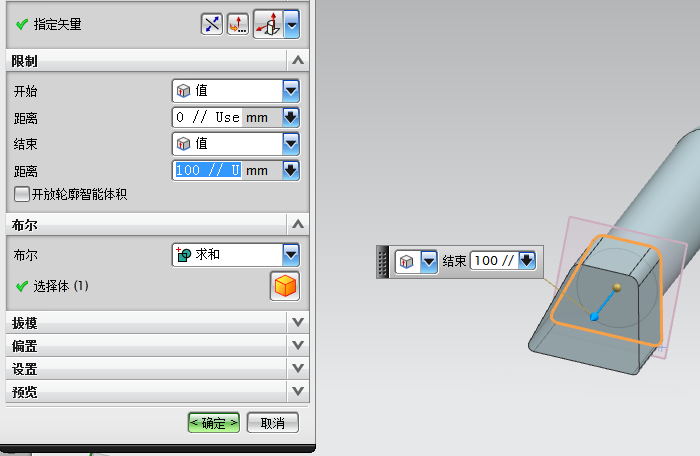

8、绘制排气尾管草图如下，并拉伸100mm，

9、选择镜像特征，将另一个侧图像镜像过来

10、这样一个汽车消声器就绘制好了。

学完本文UG建模一个汽车消声器的详细步骤，是不是觉得以后操作起来会更容易一点呢
