UG设计车削零件图像的操作方法

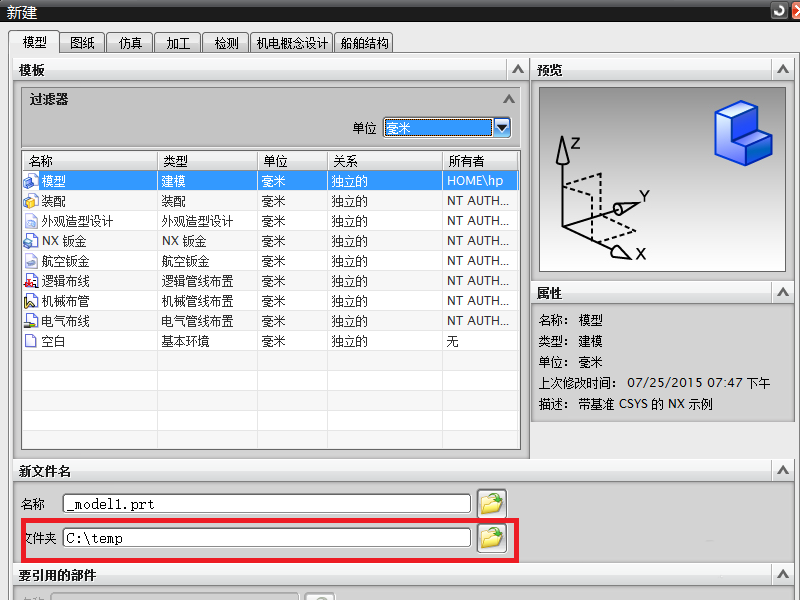

1、打开UG10.0，新建一建模文件。在快捷菜单栏中选用圆柱体，为圆柱体指定好矢量方向确定圆心点，设定圆柱体的参数。确定就可以得到一圆柱体。这一圆柱体为工件的基础件。其它结构在它之上进行创建。

2、选用“倒角”为圆柱体上边进行倒对称角：5。这一步也可最后调整细节时一起完成。

3、选用“凸台”命令，在弹出的对话框中设定凸台的放置面凸台的参数：直径为：120;高度为：20。最后定位时选点到点，选择基础圆柱最上面的圆心即可。第二个凸台也是如些完成，不过放置的面为上一凸台的最上面。

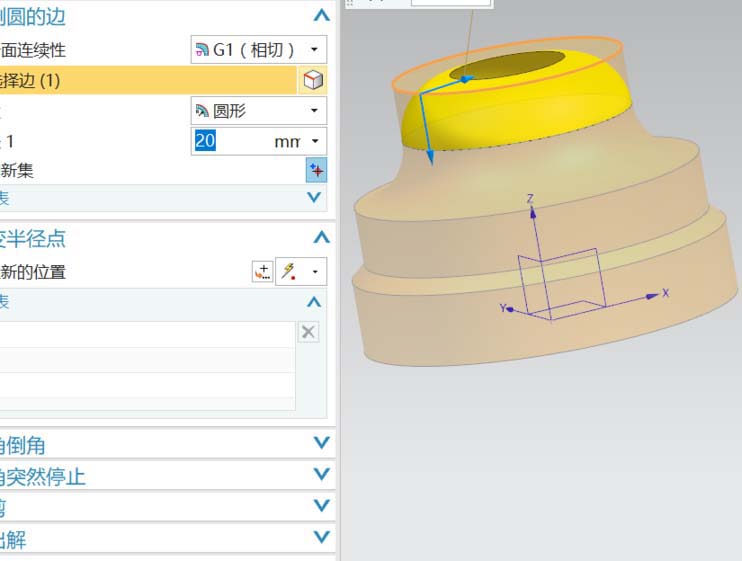

4、 对第二个凸台进行倒圆角，两个边都倒半径为20的圆角。

5、在倒圆角的顶端面再添加凸台二个，最终完成工件的基本形态。

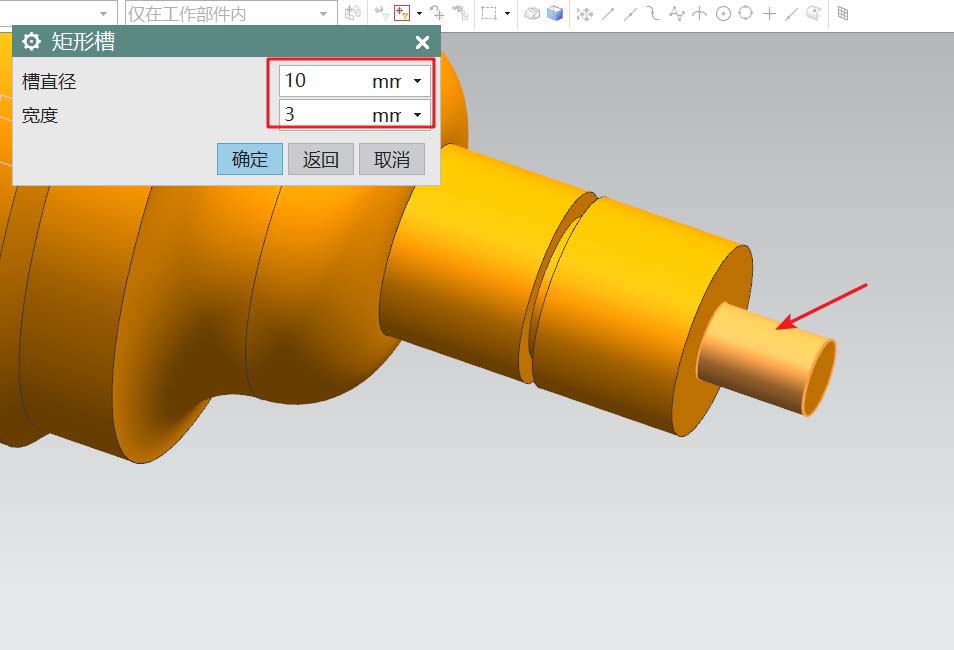

6、对工件细节的调整。给工件添加槽，分别给最上端的二个凸台添加退刀槽。最后给锐边进行倒角。最终得到一个车削工件。
