Revit设置视图范围的操作方法

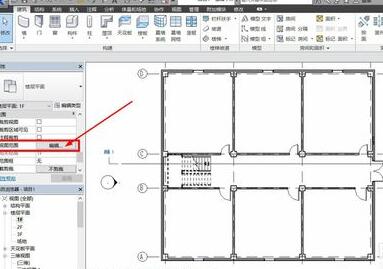

开启Revit的任意一层平面图纸，在图纸的左侧属性窗口中，找到视图范围的设置栏，点击编辑。

点击编辑后，系统就会自动弹出编辑窗口，在窗口中，可以图纸的顶部视图范围，也可以调整视图的深度，也就是从上向下看。

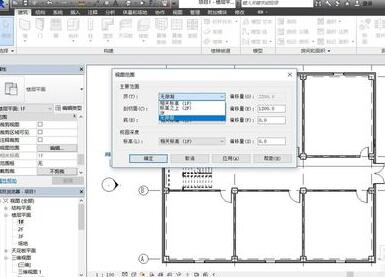

直接点击顶部，系统就会弹出设置选项，直接选择我们需要的视图范围即可，无限制就是在视野中都可以看到。

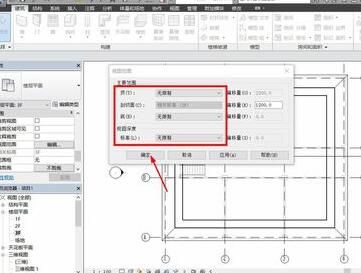

将合适的项目进行设置后，即可点击确定完成设置，视图范围的设置只对当前的图纸适用，进入到其他图纸时还需要再次设置。

一般来说，对较高层数的平面图需要进行视图设置，从而让我们可以通过高层平面图，直接看到下面平面图的内容，帮助我们进行对齐。

完成设置后，回到平面图中，就可以看到，原本只能看到屋顶的顶层平面图，现在可以看到下面的平面图内容。
