ai设计出立体3d物体模型的具体流程

1、首先我们开启ai，新建画布进入到绘图页面，我们需要先绘制出基础的外形，我们绘制一个圆柱，绘制圆柱我们需要先绘制一个圆形，而并非透视的椭圆形。

2、在ai左侧绘图工具栏中，选择“椭圆工具”，在绘制时，按住“Shift”键拖动鼠标，可以保证绘制出圆形，这样我们就完成了基础外形绘制。

3、随后，我们对绘制的外形进行3D效果处理，选中绘制的圆形，在ai上部的菜单栏中选择“效果——3D——凸出和斜角”，即可将图形向上凸出。

4、可以看到，确定3D效果命令之后，ai会弹出一个3D的操作窗口，但是此时画布上的圆形并没有3D效果，我们需要在窗口中，勾选“预览”效果。

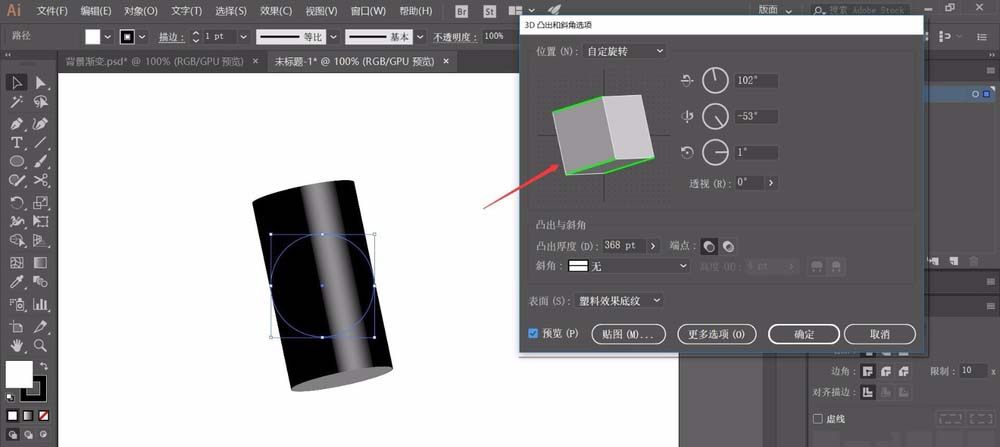

5、勾选“预览”选项之后，可以看到，画布上的圆形有了一定的厚度，这样圆柱的大致形状就出现了，我们可以拖动窗口中的立方体，来更换立体图形的观察视角。

6、调整窗口中的“凸出厚度”，可以将圆柱的厚度增加，这样就可以根据使用情况进行合适的尺寸调整，使用ai的“移动工具”也可以对圆柱进行移动。

7、在画布上对圆柱进行修改时，我们可以看到只能够修改我们绘制的基础圆形，因此画布直接修改时，我们只能够修改圆柱的底面和顶面的尺寸，而不能够直接在画布修改圆柱的长度。

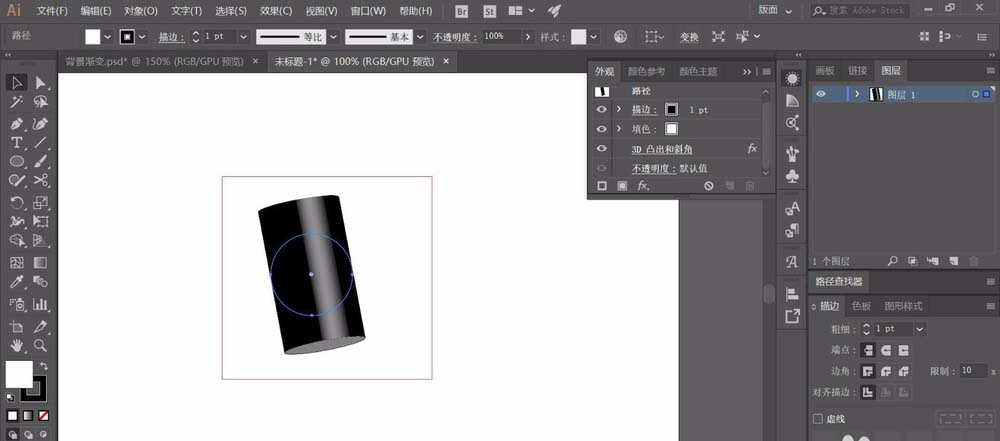

8、如果我们关闭3D的属性设置窗口，我们可以在ai的“外观”窗口中进行选择调出，如果当前没有外观窗口，可以在上方菜单栏选择“窗口——外观”即可。

9、选中我们绘制的3D立体图形，在“外观”窗口中选择“3D-凸出和斜角”点击即可将“3D”的属性设置窗口调出，不需要时也可以关闭节约绘图视野。

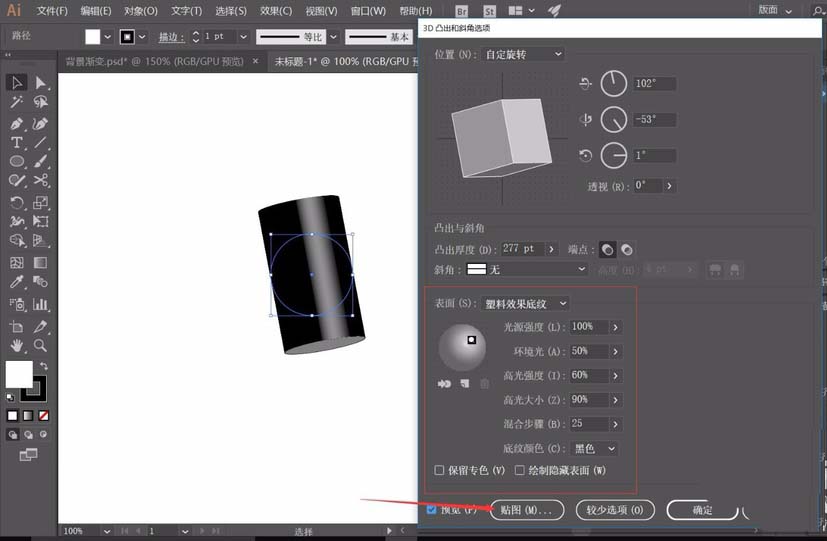

10、在3D属性窗口中，点击“更多选项”，可以弹出更多的设置选项，可以设置光照等具体属性信息，完成设置之后，我们就基本完成了ai中圆柱的3D绘制。
