Adams测量物体加速度的操作方法

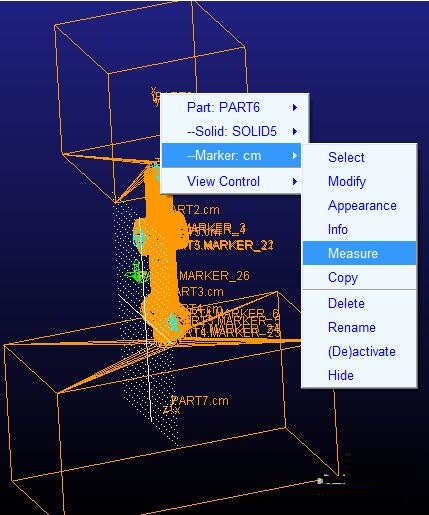

1、鼠标放在待测质心处右击，鼠标移动到弹出的菜单中待测物体质心(MarkerNaN)并点击弹出的“Measure”菜单，如图所示。

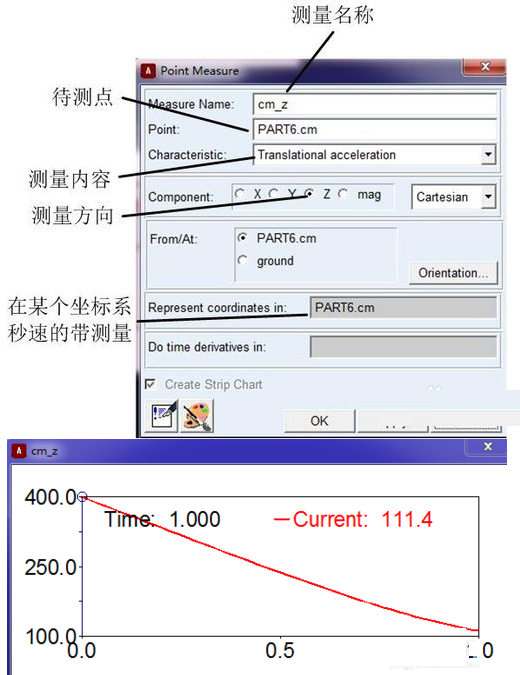

2、弹出如图对话框，对话框中各主要参数名称见图所示。图中测量的是物体6质心的相对于地面的加速度在物体6质心坐标系下的描述，其结果见图。

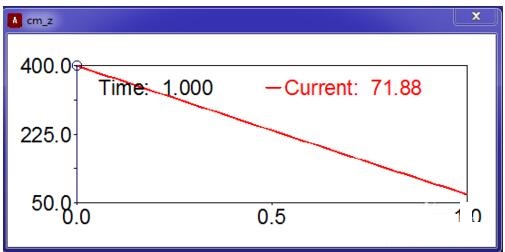

3、默认情况下参考坐标系下不填，代表加速度是在绝对坐标系下的描述，其结果见。

4、另一种操作方法是点击设计变量(Design Exploration)下的创建一个新函数测量(Create a new Function Measure)。

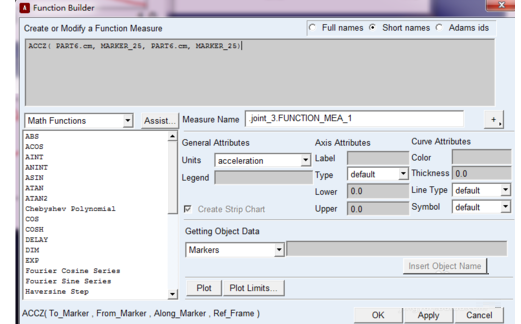

5、在弹出Function Builder里选择Acceleration——Acceleration along z(双击)，并将对话框中Units设置为加速度，如图所示。

6、函数ACCZ(Mt，Mf，Ma，RF)中测量的是Mt与Mf两标记相对于RF坐标系的加速度矢量差，在Ma标记Z轴的分量。如图设置和步骤2中的测量结果一样。
