Catia查看装配体剖面的操作方法

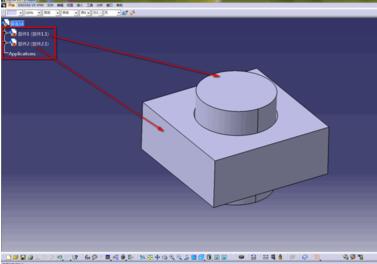

打开Catia，在菜单栏里以此选择>开始机械设计>装配设计,新建一个装配，生成一个如图所示的简单装配体;

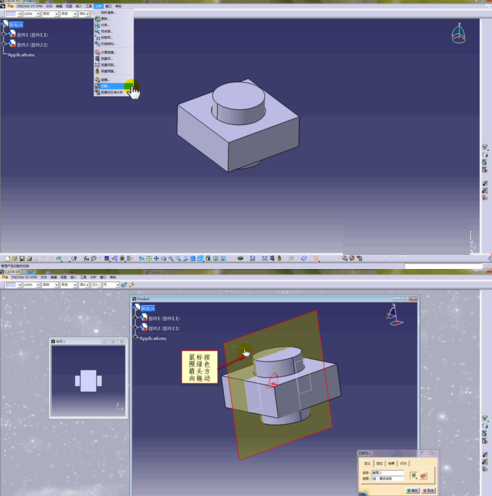

在菜单栏里选择>分析>切割，弹出切割定义对话框，装配体上自动生成一个切片，初始位置为视图中心，鼠标左键拖动切片，剖面会随之发生变化;

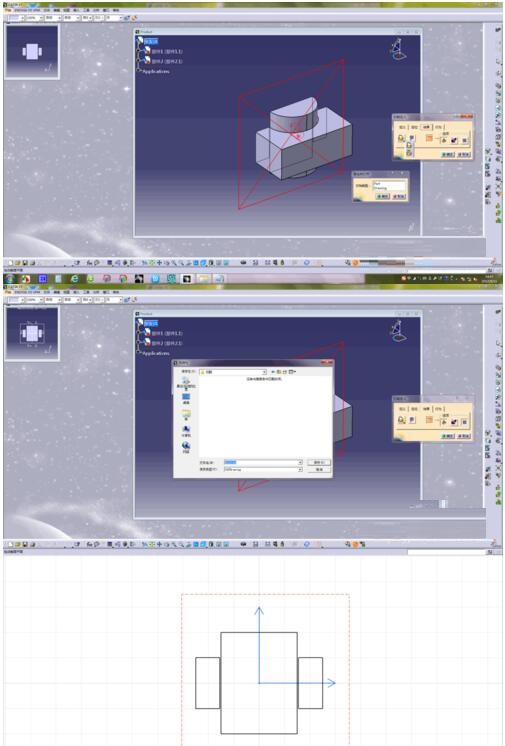

在命令对话框里鼠标单击>剪切包络体，视图发生下图所示变化，同样能拖动切片查看;

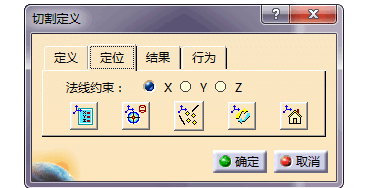

鼠标单击命令对话框中的定位选项，通过xyz法线约束来调整贴片的方向，也能通过底部五个图标对切片位置进行精细化调整，

鼠标单击命令对话框中的>结果选项，此选项很重要，可以通过此项来导入我们的截面轮廓图，单击导入为，弹出另存文件对话框，可将截面轮廓导出为想要的格式，这里我们导出为CATDrawing格式，

才接触Catia软件的各位伙伴，学完本文Catia查看装配体剖面的操作过程，是不是觉得以后操作起来会更容易一点呢
