Catia关联二维工程图的操作方法

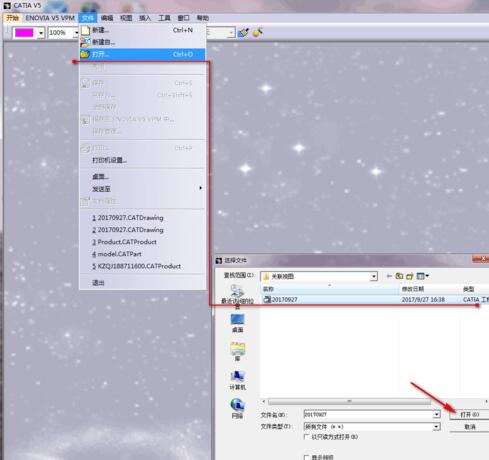

首先打开Catia软件，在菜单栏中选择>文件>打开...，并在弹出的对话框里双击工程图纸;

进入二维工程制图界面，发现左上角的树形结构图中视图显示断开，并在视图里弹出>未找到关联视图信息，我们单击>桌面;

或在菜单栏中选择>文件>桌面...，进入视图关联界面，显示二维工程图与3D视图的关系，鼠标右键单击，在弹出的列表中选择>查找命令;

在文件夹中找到与二维工程图相关联的零件<名称不一定相同>，双击文件，对视图进行关联操作;

关闭>桌面...，在二维工程图中我们发现图纸.1由原来的断开状态变为待更新状态，鼠标右击，在弹出的下拉列表中我们选择>更新，这样就将零件与二维图纸进行了关联。
