Eplan P8设置触点映像位置的详细教程

首先打开一个原理图纸，我们看到这个关联触点的位置不是非常舒适，我们打算修改这个位置。

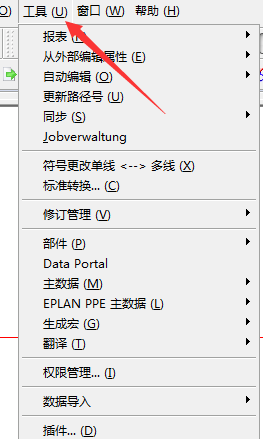

找到 【工具】菜单 ， 如图，找到 【主数据】 -> 【图框】 -> 【打开】

打开自己当前使用的图框。

在左侧，看到图框的名字，【右键】选择【属性】。

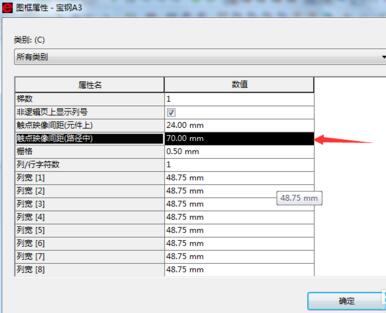

这儿看到，若默认已有【触点映像间距(路径上)】的话，就直接改这个数字就可以了，这个数字的大小就是放置位置的Y轴坐标大小，因此，数字越大离开底部越远，越小离开底部越近。

若默认里没有，就点右上角【新建】按钮，就是那个星星图标。

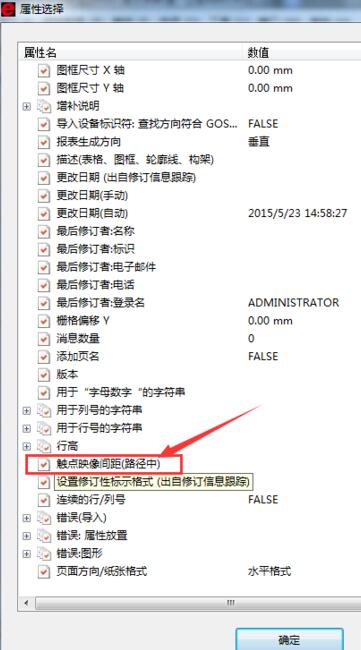

在弹出的框中找到【触点映像间距(路径上)】，添加之后再做修改。

各位小伙伴们，看完上面的精彩内容，都清楚Eplan P8设置触点映像位置的详细操作了吧!
