几何画板绘制动态余弦函数图像的操作过程

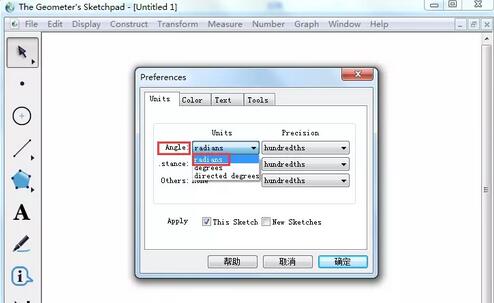

步骤一 修改角度单位。打开几何画板，执行“编辑”——“预置”命令，这样就打开了预置对话框，在单位选项下的角度处选择单位为弧度，然后单击确定。

图1：修改角度单位为弧度

步骤二 建立直角坐标系。先执行“绘图”——“定义坐标系”命令，然后执行“绘图”——“隐藏网格”命令。

图2：建立直角坐标系

几何画板中还带有大量的自定义工具，也可以建立不是满屏的坐标系，具体可参考：如何画平面直角坐标系。

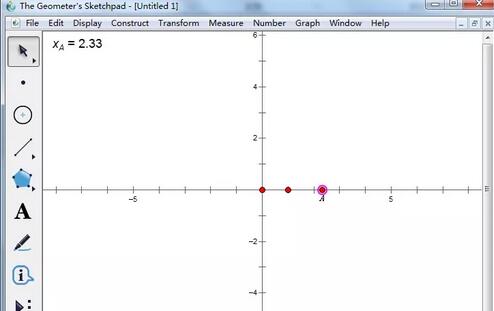

步骤三 任取横坐标轴上一点A，并标出其横坐标。取定横坐标轴上点A，然后选中点A鼠标右键，在弹出的右键菜单选择横坐标，这样就度量出了点A的横坐标值。

图3：在横轴上任取一点A

步骤四 计算cosxA。执行“数据”——“计算”命令，在弹出的对话框方程下选择cos()，然后鼠标左键点击刚度量得到的“xA=…”，然后点击确定就得到了“cos(xA)=…”。

图4：计算点A余弦值

步骤五 作出点K(xA，cos(xA))。依次选中“xA=…”，“cos(xA)=…”，执行“绘图”——“绘制(x,y)”命令，这样就得到了点K。

图5：作出点K

步骤六 作轨迹图。依次选中点K、点A，执行“构造”——“轨迹”命令，这样就得到了轨迹图。

图6：作轨迹图

步骤七 追踪点K。选中点K，执行“显示”——“追踪绘制的点”命令。

图7：追踪点K

步骤八 定义点A在横坐标上的动画。选中点A，执行“编辑”——“操作类按钮”——“动画”命令，在弹出的对话框点击确定，就得到了动画点操作按钮，点击此按钮，就得到了点K运动的轨迹。

图8：制作动画
