Power Designer建立逻辑数据模型的相关操作教程

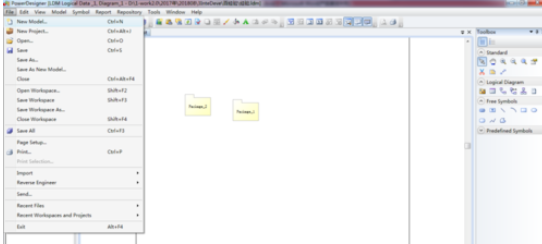

我们先打开Power Designer，点击【文件】菜单，再选择【新建模型】

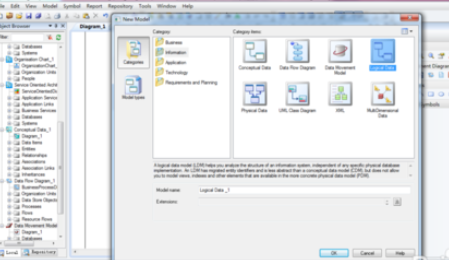

然后我们在【新建模型】界面，在【类型】中选择【信息】，在【类型项】中选择【逻辑数据模型】，然后点击【OK】

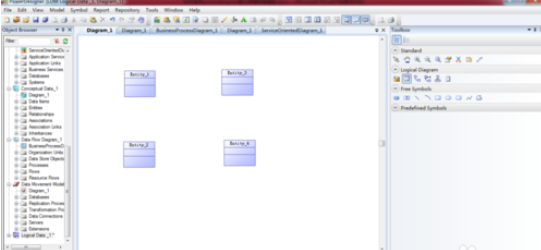

接下来我们在右侧的工具栏中，在【逻辑图】下点击【实体】图标，然后在主窗口上点击一次，就生成一个实体

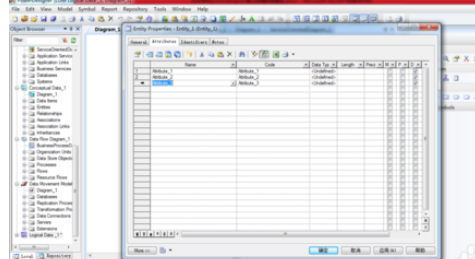

这时我们双击某个实体，在弹出窗口中选择【属性】标签，然后可以增加实体的属性，然后点击【OK】

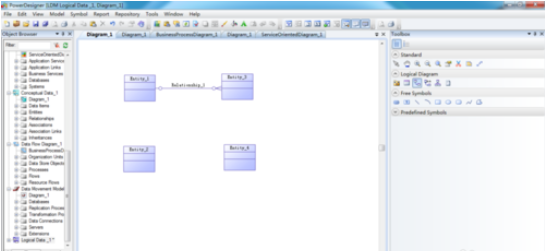

接着在右侧的工具栏中，在【逻辑图】下点击【关系】图标，然后在主窗口上点击一个实体，然后拖动鼠标连接到另一个实体，从而建立起实体间的1：N关系。

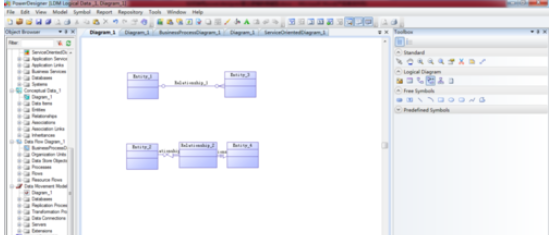

然后在右侧的工具栏中，在【逻辑图】下点击【n-n关系】图标，然后在主窗口上点击一个实体，然后拖动鼠标连接到另一个实体，从而建立起实体间的N：N关系。

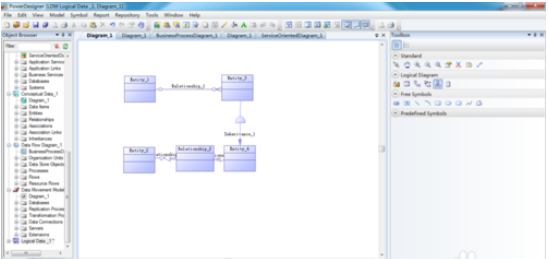

最后一步我们在右侧的工具栏中，在【逻辑图】下点击【继承】图标，然后在主窗口上点击一个实体，然后拖动鼠标连接到另一个实体，从而建立起实体间的继承关系。

看完了上文为各位描述的Power Designer建立逻辑数据模型的详细操作步骤，你们应该都学会了吧!
