在CAD绘图中设置毫米单位的详细指南

在CAD绘图时，根据项目规范调整单位是常规操作。其中，将单位设置为毫米是最普遍的需求。

如何确保设置准确无误？关键在于几个核心选项的配置。下面将详细拆解整个过程。

第一步：启动并定位设置菜单

首先，打开CAD软件并进入绘图界面。

然后将注意力移至顶部菜单栏，找到至关重要的“格式”选项。

第二步：打开图形单位对话框

点击“格式”，会弹出一个下拉菜单。

在其中选择“单位”项，控制图纸度量基础的“图形单位”对话框就会展现。

第三步：配置长度类型与精度

对话框中的“长度”区域，决定了图形的测量和显示方式。

点击“类型”下拉菜单，选择“小数”。这是最常用、最直观的数值显示方式。

接着，在“精度”一栏，根据图纸精细度要求选择小数位数，如0.00或0.000。

第四步：设置插入比例单位（关键步骤）

“插入比例”区域的影响巨大却常被忽略。

请务必将“用于缩放插入内容的单位”设置为“毫米”。

此设置关乎插入外部图块时的单位换算，一步设错可能导致整个图形比例失调。

第五步：调整角度设置并确认

“角度”区域通常维持默认即可。如有特殊需求，也可在此调整类型和精度。

所有参数检查无误后，点击“确定”按钮。至此，图纸单位设置从理论上完成。

第六步：验证与深度调整

如果图纸中已有图形，其显示比例可能不会立刻改变。

快速验证方法：观察CAD界面底部的状态栏，查看坐标读数是否以毫米显示。

若显示不符，可在命令栏输入“UNITS”并回车，再次调出对话框进行核查修正。

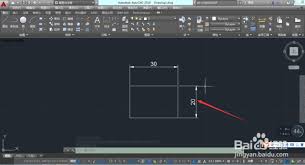

第七步：同步标注样式

为使图纸完全规范，最后需统一标注样式。

打开“标注样式管理器”，确保标注的测量单位也同步设置为“毫米”，并配置好精度和格式。

这能保证图纸上标注的尺寸数值，与实际绘制的毫米尺度完全对应。

遵循以上步骤，即可准确地将CAD图纸单位锁定为毫米。

此操作不仅使绘图工作符合行业规范，更能从根本上避免因单位混淆导致的设计误差，确保图纸输出专业且精确。
