精准测量直线距离：CAD绘图的核心技能

在CAD绘图的世界里，精准测量直线距离是一项至关重要的技能。

无论是建筑设计师还是机械工程师，图纸上每一段直线的长度都直接关系到最终成果的精度。差之毫厘，谬以千里。因此，快速、准确地测出直线距离，是日常工作中的刚需。

CAD快速看图软件在这方面提供了便捷高效的解决方案，是绘图人员的得力助手。

一、软件优势：简洁高效，轻松上手

这款软件最突出的优势在于其“亲和力”。

界面设计简洁直观，即使是CAD新手也能快速上手。它能闪电般打开各种格式的CAD图纸，最关键的是，无需安装庞大的CAD主程序。

在日常工作中，大部分的查看和简单测量需求，用它就能完全满足。

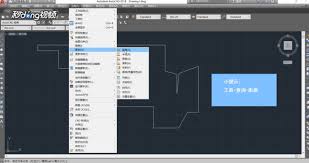

（软件界面一目了然，功能按钮布局符合操作直觉，工具查找方便。）

二、测量直线距离的具体步骤

测量流程设计直观，操作简单，主要分为以下四步：

1. 打开图纸
启动软件，找到并打开目标图纸，速度通常很快。

2. 进入测量模式
在工具栏中找到醒目的“测量”按钮，点击后选择“直线距离”测量功能。

3. 选取直线两端点
鼠标移至直线起点，点击左键确定第一点；移动到终点，再次点击。注意利用软件的“捕捉”反馈，确保点位准确。

4. 查看测量结果
完成点选后，长度数据会立即显示，精确到小数点后多位，反馈及时清晰。

三、测量技巧与关键注意事项

掌握工具的同时，注意以下细节可以确保测量更精准：

1. 确保图纸比例准确
这是测量的基础。在测量前，务必确认图纸的比例设置是否正确。图纸比例错误将导致所有测量数据无效。建议先找一个已知尺寸的部分进行验证。

2. 注意捕捉准确端点
点选时务必开启并利用捕捉功能（如端点捕捉、交点捕捉）。依赖软件的磁吸或高亮提示，远比肉眼判断精准，能有效避免手动误差。

3. 多角度测量验证
对于关键尺寸，建议进行多次测量验证。例如，一条斜线可同时测量其水平与垂直投影距离，用勾股定理复核，或换用不同测量方式交叉验证，确保数据可靠。

四、典型应用场景举例

该功能在多个领域都有广泛应用：

1. 建筑领域
用于快速量取建筑平面图中房间的开间、进深或墙体长度。这对评估空间布局、核对设计尺寸至关重要，能显著提升设计规划效率。

（在建筑图纸中快速获取精确尺寸，对方案把控至关重要。）

2. 机械制造
用于精确测量零件轮廓尺寸、安装孔中心距、边长等。数据要求毫厘不差。使用该工具可快速获得可靠数据，极大提升了图纸审核效率与零件加工精度。

总结

CAD快速看图软件在测量直线距离方面，是一款“小而美”的高效工具。

它通过简化的操作流程，将用户从复杂软件中解放出来，让工作重心回归数据和设计本身。其实践价值在于：显著提升了绘图与审图工作的效率与准确性。

无论是专业绘图人员还是临时用户，都值得尝试。掌握方法后，不妨立即实操，开启更精准高效的绘图工作。
