主板跳线接法详解:从入门到精通,一次搞定三大品牌

最近有不少朋友咨询主板跳线怎么接。这确实是DIY装机过程中一个让新手头疼的环节。

为了方便大家查阅,这里将主流主板的跳线接法整理成详细指南。希望能为入门玩家扫清障碍,老手们也可温故知新。

新手面临的挑战

对于初次装机的朋友,机箱前置面板那密密麻麻的线缆(俗称“跳线”)最具挑战性。

不熟悉的接法可能导致问题。例如,曾有用户因装机店误接前置音频线,一插音箱就烧毁了板载声卡。

其实,只要理清逻辑、掌握规律,跳线连接可以变得轻松简单。

实战演示主板选择

为了覆盖广泛情况,本次示范选取三款不同品牌和芯片组的主板:

  • 华硕X58剑齿虎
  • 技嘉P67-UD3P
  • 微星Z97 Gaming3

主板跳线接法示意图 主板跳线接法详解

认识机箱前置接口

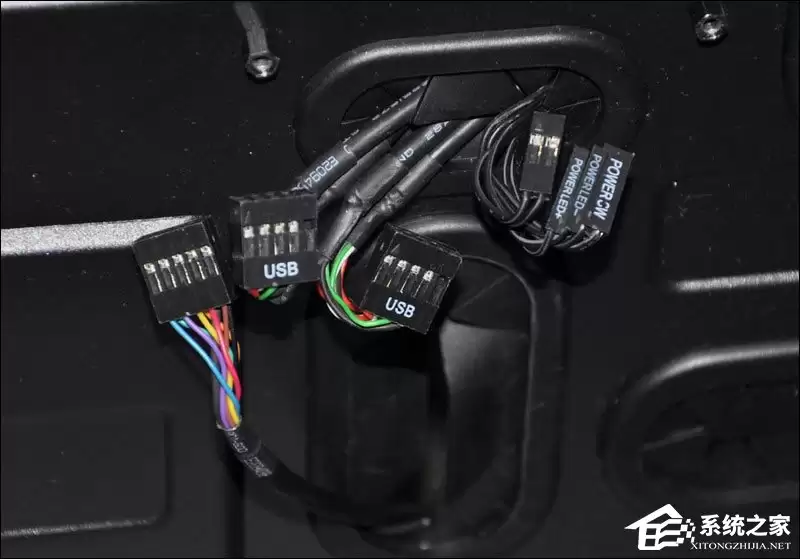

首先,我们来看看机箱提供的这组前置接口。面对众多英文缩写先别慌,接下来会逐一拆解。

主板跳线接法示意图 主板跳线接法详解

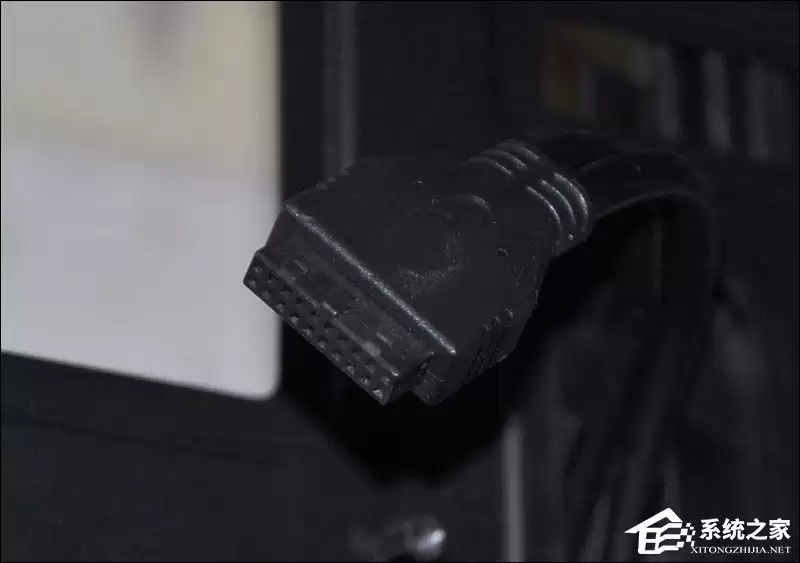

机箱通常还会配备一个USB 3.0接口。它采用防呆设计,只要对准主板插槽缺口方向插入即可,基本没有难度。

主板跳线接法示意图 主板跳线接法详解

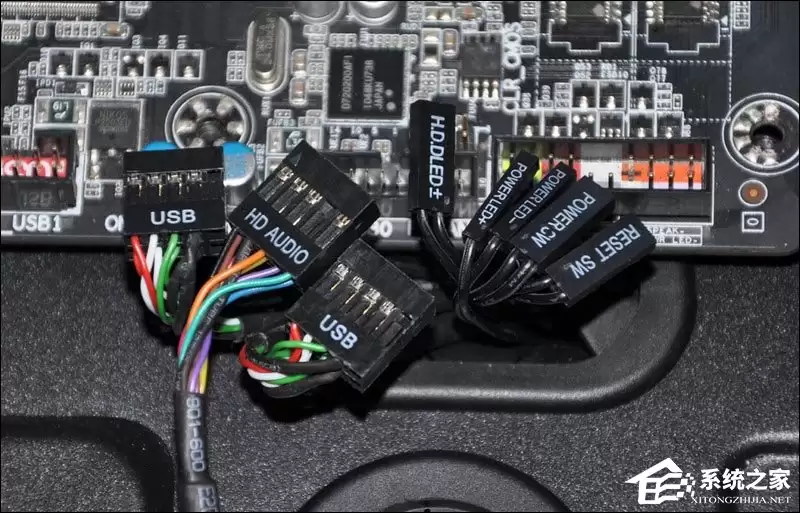

接口缩写详解

现在进入详解环节。为了方便辨认,我们把所有接口有字的一面朝上。

这些缩写分别代表:

  • POWER SW:开机按键
  • POWER LED:开机状态指示灯(注意有正负极之分)
  • RESET SW:重启按键
  • H.D.D LED:硬盘工作指示灯(注意有正负极之分)
  • HD AUDIO:高保真音频接口
  • USB:通常指USB 2.0接口

主板跳线接法示意图 主板跳线接法详解

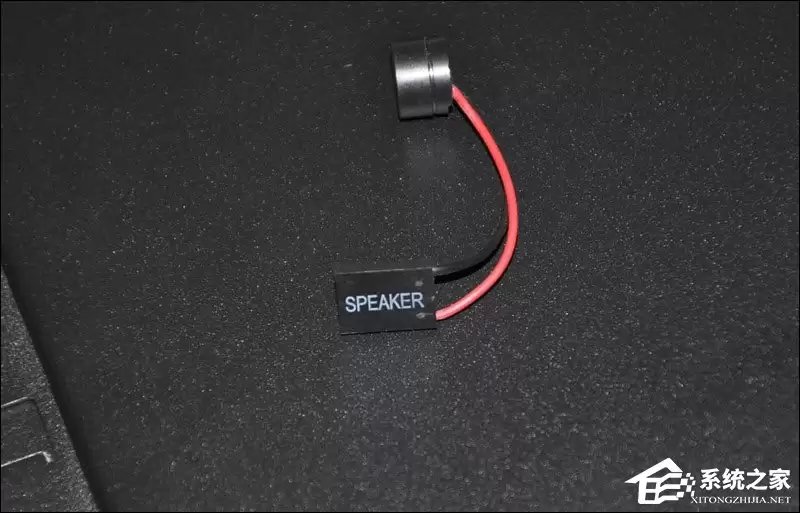

此外,还有一个SPEAKER接口,用于连接机箱蜂鸣器,在开机自检报错时会发出提示音。

主板跳线接法示意图 主板跳线接法详解

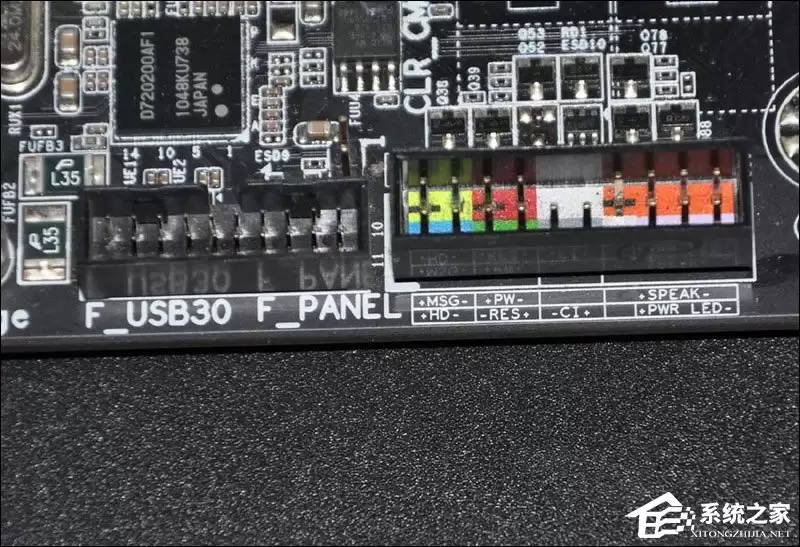

技嘉P67-UD3P主板跳线接法

这款主板在PCB上直接印刷了前置接口的英文缩写。接线时只需借助灯光看清标识即可。

不同主板和机箱的缩写可能略有差异,但基本规律相通。理解英文原意后对接压力不大。

主板与机箱接口对应关系如下:

  • PW → POWER SW(开机键)。主板上标有正负极,但机箱线缆通常不标。经验表明,开机键绝大多数情况下无需区分正负极。
  • RES → RESET SW(重启键)。同样,正负极通常无需区分。
  • PWR LED → POWER LED(电源指示灯)。主板和机箱线缆上一般都会标明正负极,对照连接即可。
  • HD → H.D.D LED(硬盘指示灯)。正负极均有标示,需对应连接。
  • SPEAK → SPEAKER(蜂鸣器)。正负极一般也无需区分。
  • USB 3.0:防呆接口,对准插入。

前置音频接口补充

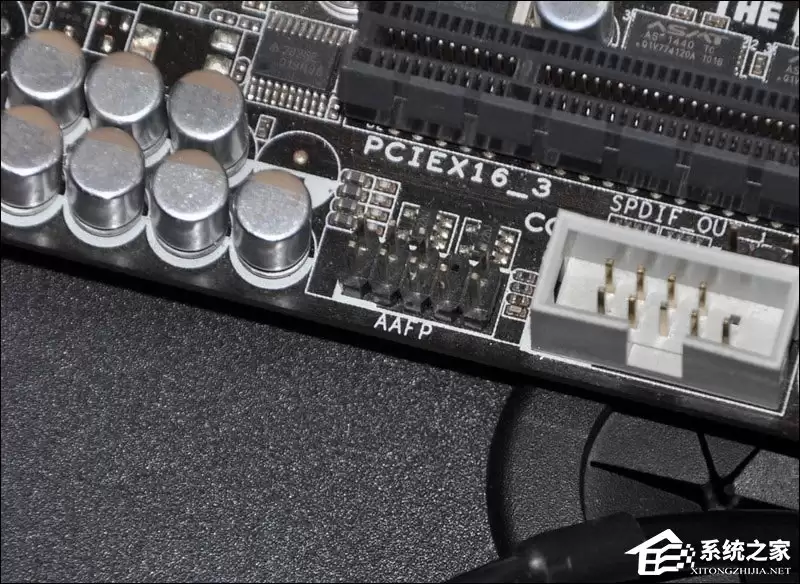

主板上对应的缩写通常是AAFP。该接口采用了缺针防呆设计,直接将接头插入即可。

主板跳线接法示意图 主板跳线接法详解

正负极识别技巧

如果机箱线缆没有标明正负极,一个常见的识别方法是:黑色线通常为负极,其他颜色线(如白、红、绿)为正极。

当然,这并非绝对标准。如果接好后指示灯不亮,调换一下极性再试即可。

其他针脚说明

主板上可能还有MSGCI两组针脚。一般机箱很少配备对应的线缆,可以忽略不理。

主板跳线接法示意图 主板跳线接法详解

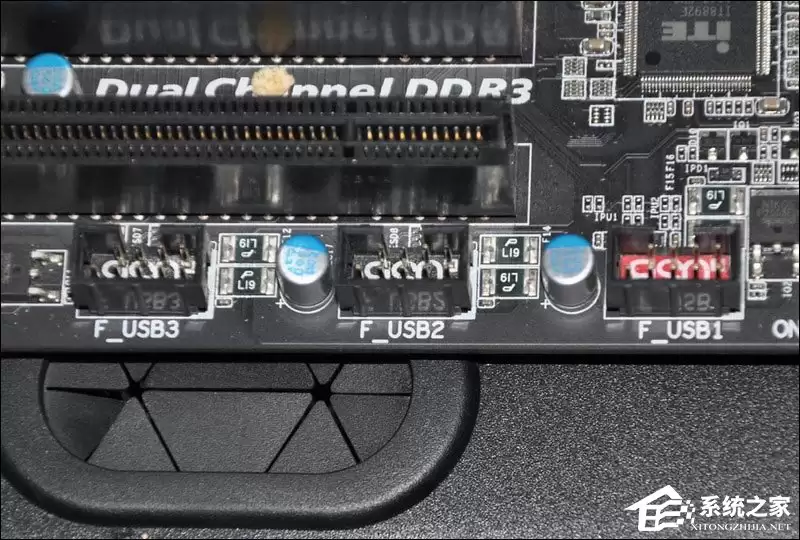

USB 2.0接法

其接口采用上5针、下4针的非对称设计,本身也具有防呆作用。对准方向插入即可。

主板跳线接法示意图 主板跳线接法详解

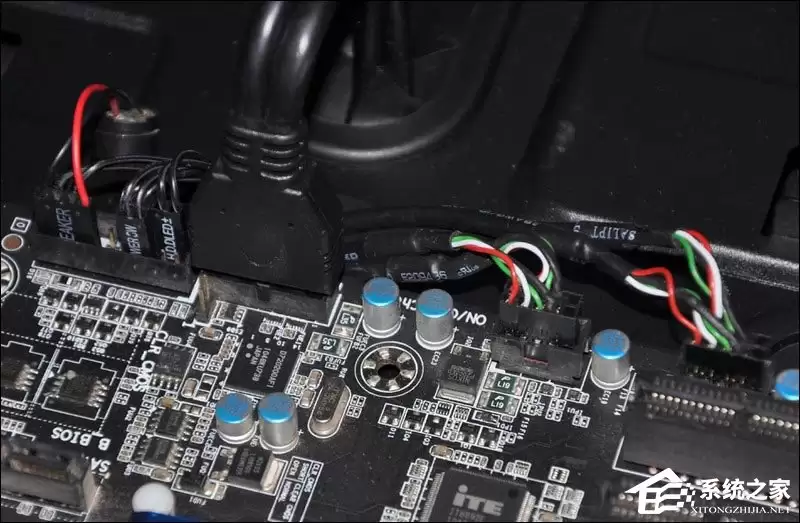

至此,主要接口就连接完毕了。

主板跳线接法示意图 主板跳线接法详解

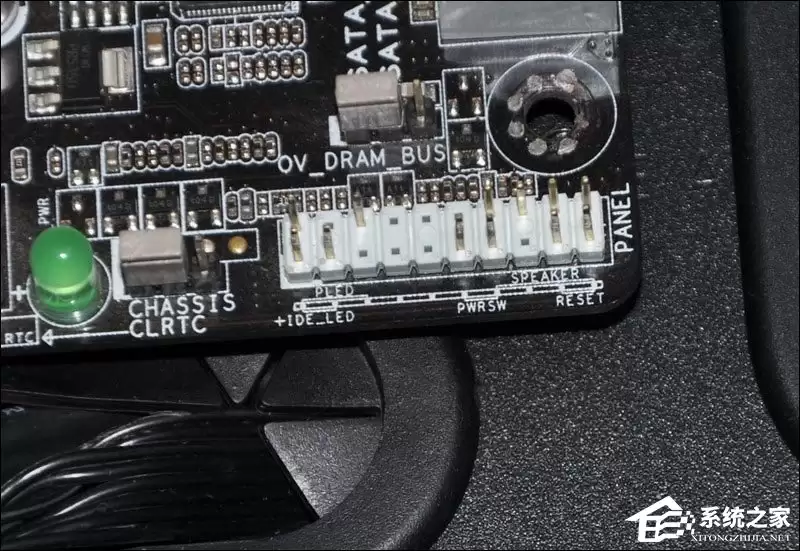

华硕X58剑齿虎主板跳线接法

这款主板的英文缩写与技嘉略有不同,但对应关系依然清晰:

  • PWRSW → POWER SW
  • RESET → RESET SW
  • PLED → POWER LED
  • IDE_LED → H.D.D LED
  • SPEAKER → SPEAKER

主板跳线接法示意图 主板跳线接法详解

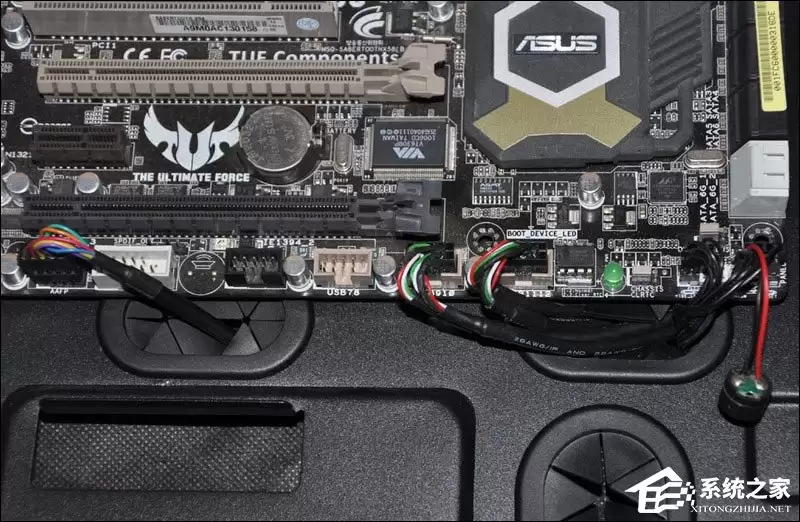

所有接口连接完成。由于这是一款较早的主板,没有配备前置USB 3.0接口,因此无需连接。

主板跳线接法示意图 主板跳线接法详解


微星MSI Z97 Gaming3主板跳线接法

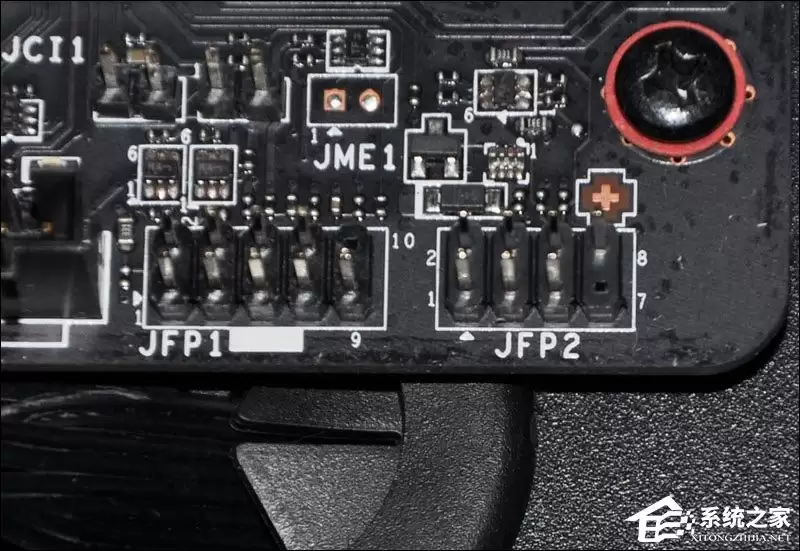

这款主板的跳线区域标识为JFP1JFP2两组,没有直接印刷功能缩写。遇到这种情况该怎么办?

主板跳线接法示意图 主板跳线接法详解

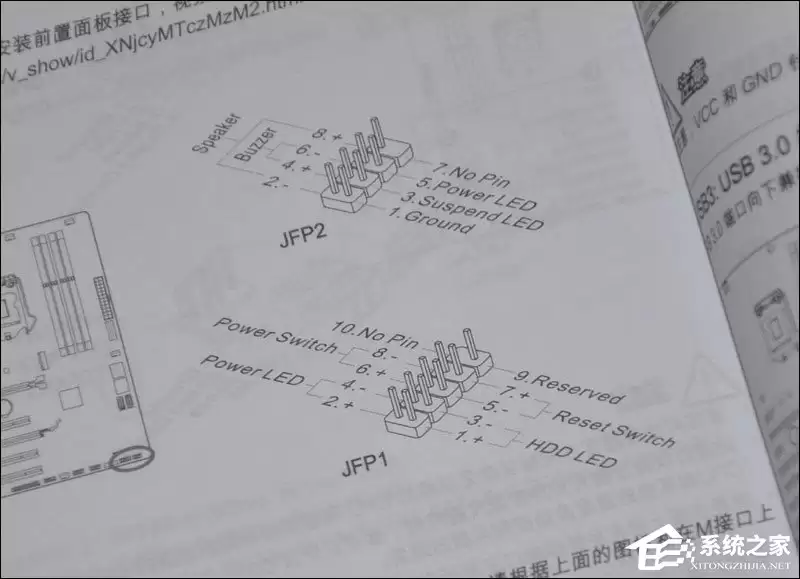

这时就需要请出主板说明书了。根据说明书图示,对应关系如下:

  • POWER Switch → POWER SW
  • RESET Switch → RESET SW
  • POWER LED → POWER LED(注意,它在JFP1和JFP2上各有一组,通常选择接在JFP1上)
  • HDD LED → H.D.D LED
  • SPEAKER → SPEAKER

主板跳线接法示意图 主板跳线接法详解

前置音频接口

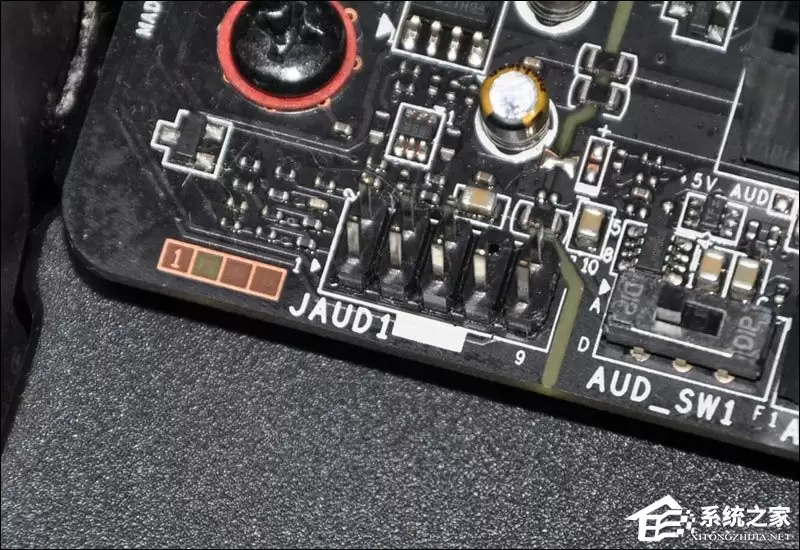

别忘了前置音频接口。该主板上标识为JAUD1,同样是防呆设计,对准插入即可。

主板跳线接法示意图 主板跳线接法详解

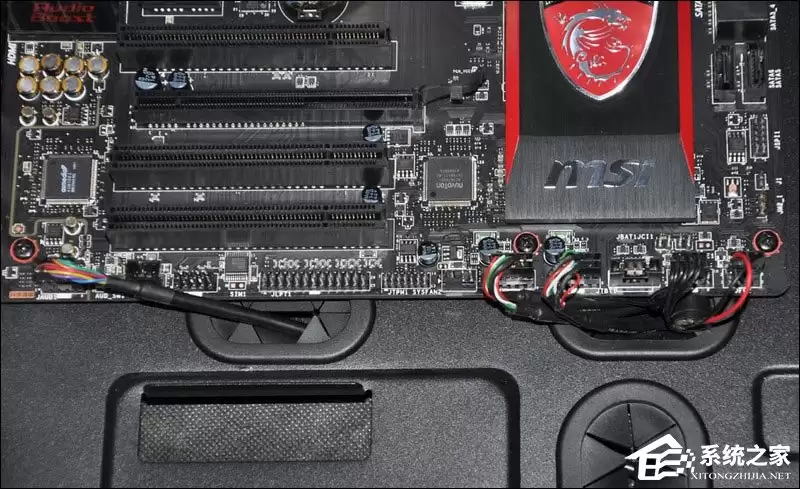

全部接口连接完成的效果。

主板跳线接法示意图 主板跳线接法详解

独立声卡接线示例

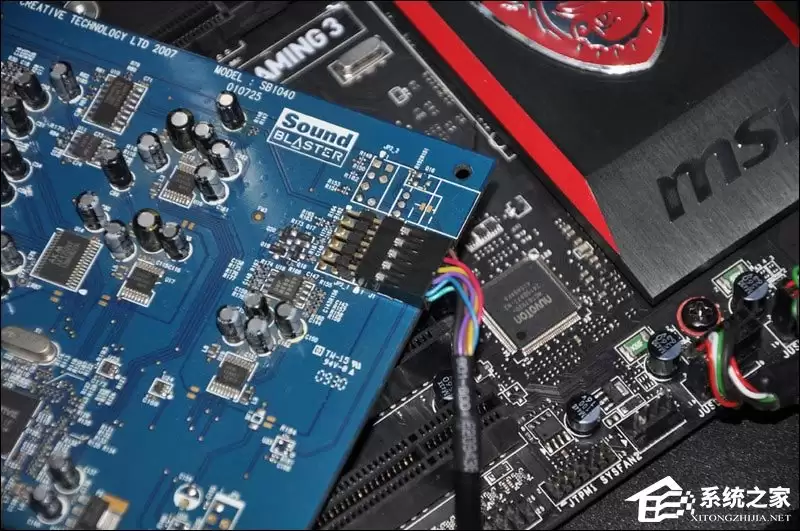

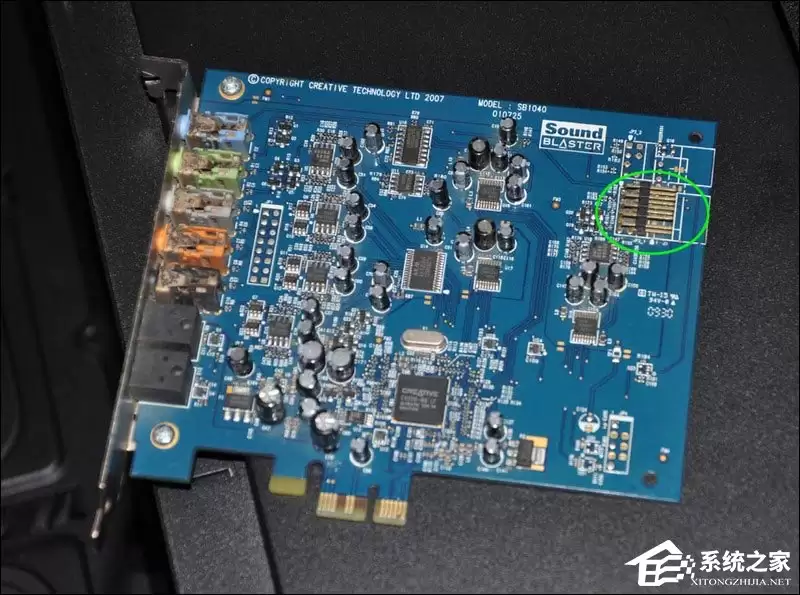

最后,补充一个独立声卡的前置音频接线示例。如图,这款声卡也提供了一组跳线接口。

主板跳线接法示意图 主板跳线接法详解

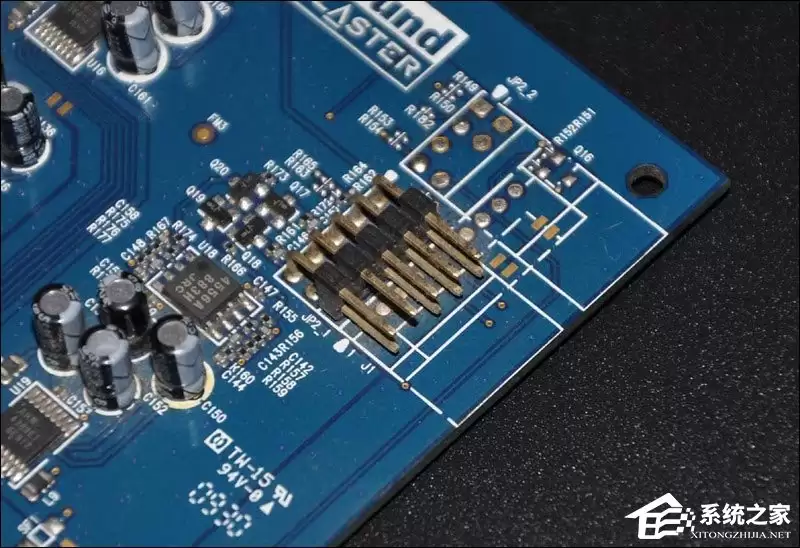

给一个特写镜头:

主板跳线接法示意图 主板跳线接法详解

由于其也是防呆接口,直接插上就行。

主板跳线接法示意图 主板跳线接法详解

完成组装

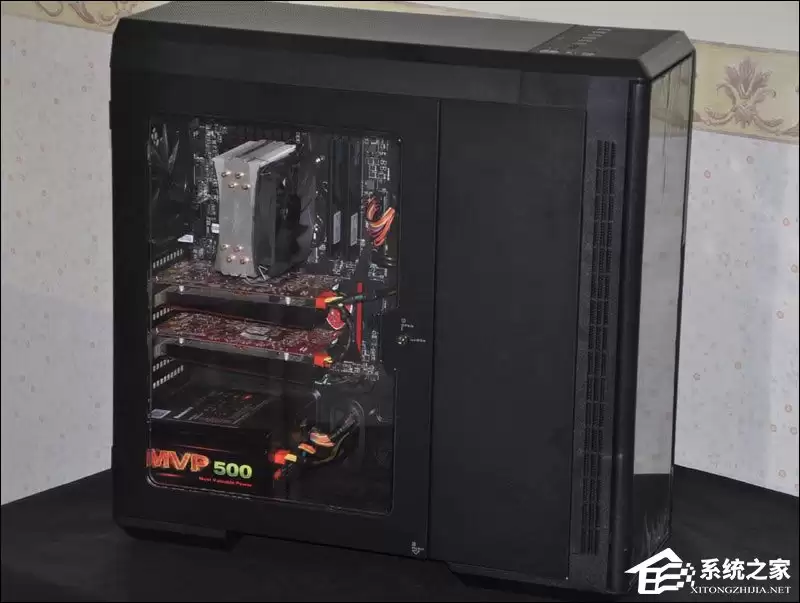

跳线接好后,再安装好显卡、电源等部件,一台完整的电脑主机就组装完成了。

主板跳线接法示意图 主板跳线接法详解

总结与核心原则

希望这份针对技嘉、华硕、微星三款主板的跳线接法详解,能帮助你更从容地应对DIY装机。

记住核心原则:

  • 看清标识
  • 利用防呆设计
  • 善用说明书
  • 遇到不亮的指示灯可以尝试调换极性

多动手实践几次,你会发现这其实并没有想象中那么复杂。
