CAD图纸打印样式设置方法

CAD作为专业绘图软件，其成果常需打印到纸面。从屏幕到纸张，打印设置至关重要。

许多用户绘图熟练，却对打印设置感到困惑。本文将详细拆解CAD图纸打印样式的完整设置流程。

一、准备工作

首先，打开CAD软件，进入包含待打印图纸的工作空间。

确认需要打印的具体内容，并明确打印范围。这是所有后续操作的基础。

二、启动打印命令

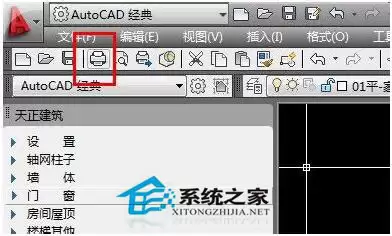

最直接的方法是点击软件左上角的【打印机】图标。

熟练用户可使用快捷键Ctrl+P，效率更高。

执行命令后，若弹出提示或错误对话框，通常为常规提示。直接点击“确定”或“继续”即可。

三、核心打印设置

现在进入打印设置核心面板。请按以下步骤逐一设置：

1. 选择打印机

在【打印机/绘图仪】选项区：

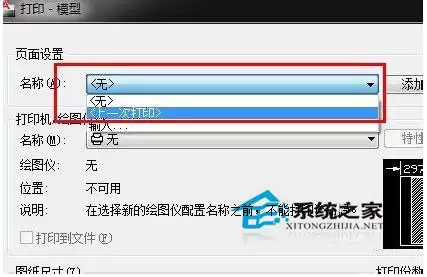

• 若近期打印过，可选“上一次打印”快速套用设置。
• 首次操作，需从列表中选择连接的物理打印机型号。
• 不确定型号？查看打印机机身标注的品牌和型号最稳妥。

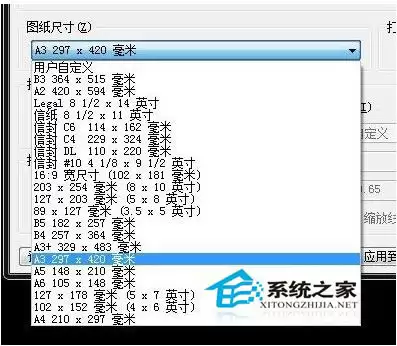

2. 设置图纸尺寸

在【图纸尺寸】下拉菜单中，选择所需纸张大小。

如A4、A3、A2或A1等标准尺寸，根据实际需求选择。

3. 设定打印范围

在【打印范围】区域，选择“窗口”方式。

然后返回图纸界面，框选要打印的具体区域。

关键步骤：务必勾选“居中打印”，确保图纸位于纸张中央。

4. 调整打印比例

此处有两种常用方式：

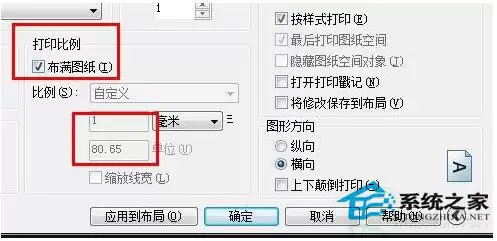

• 自动调整：勾选【布满图纸】，CAD将自动计算比例以填满纸张。

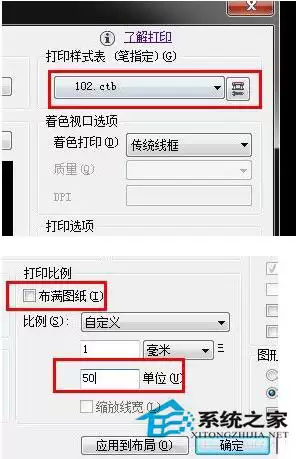

• 指定比例：如需1:100等特定比例，不要勾选“布满图纸”，并在下方输入框中手动输入比例值。

5. 配置打印样式表（关键）

打印样式表是控制输出效果的核心。

在面板右侧，可设置线条颜色、线型、线宽等属性。

你可以为不同颜色的图层指定打印时的颜色和粗细。例如，实现“所有红色线条打印为黑色且加粗”的效果。

四、完成其余设置并打印

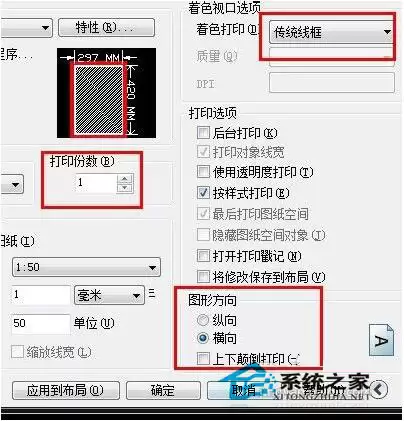

其余设置较为直观：

• 填写打印份数。
• 选择纸张方向（横向或纵向）。
• 确定打印模式（如正常打印或输出为PDF）。

关键步骤：所有参数设好后，务必先点击左下角的【预览】按钮。

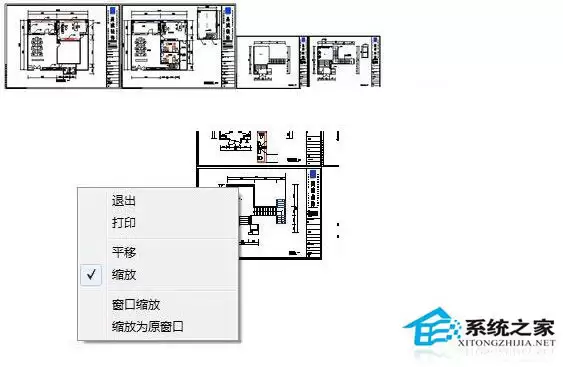

在预览窗口中，全面检查图纸位置、比例和线条效果是否符合预期。

确认无误后，右键预览图选择“打印”，或关闭预览回到主面板点击“确定”，即可开始打印。

总结

以上就是CAD图纸打印样式设置的完整流程。

只要理清步骤，按部就班操作，获得理想的打印图纸并非难事。现在就可以打开你的图纸，亲自尝试一遍。
