在量子计算逐渐从理论研究走向工程实现的关键阶段，如何高效构建可扩展、可验证、可嵌入的量子电路子模块成为行业关注的核心问题。传统量子计算模拟方法往往依赖高性能 GPU 集群或大型专用模拟器，成本高昂且功耗巨大，难以满足嵌入式系统、边缘计算节点以及 FPGA 加速平台的需求。面对量子计算硬件生态尚未成熟、工程实现门槛高等挑战，微云全息(NASDAQ:HOLO)推出自主研发的 基于 FPGA 的量子计算系统硬件抽象技术平台，该平台采用资源高效型量子电路抽象方法，能够在 FPGA 上模拟量子比特的存储、测量与相移操作，并以非可编程方式构建基础量子态逻辑单元。

微云全息表示，这项成果不仅为未来可重构量子计算硬件奠定基础，也为相关产业提供了一条新路径，使量子算法能够在现有的传统电子体系中以硬件加速姿态运行，在电路规模、能效比、资源利用率方面取得突破，为量子信息技术的早期工程化落地提供实用方案。

随着摩尔定律接近物理极限，当CMOS工艺逐步缩小到原子尺度时，晶体管的电子行为不再满足经典物理规律，量子效应开始主导器件行为，进而限制了传统二进制信息的稳定存储。这一趋势使人们愈发意识到量子计算可能成为下一代信息处理系统的重要组成部分。量子比特基于叠加态存储信息，利用量子相干性与纠缠效应实现并行计算，能够在求解特定问题时展现超越经典计算机的能力。

然而，真正的大规模量子计算机在材料工艺、量子误差校正、超低温系统、量子比特一致性上仍面临诸多难题。为了在量子硬件成熟之前推动量子算法、量子控制、量子编译等技术的迭代，研究人员普遍依赖模拟器进行验证。但软件模拟器虽然灵活，却难以满足实际工程应用中的实时性与嵌入式需求。

与此形成鲜明对比的是，FPGA 作为一种高度可重构的硬件平台，不仅具有并行计算能力，还能通过 LUT、触发器、DSP 单元等结构实现灵活的电路逻辑映射，成为模拟量子态演化与量子门操作的理想平台。FPGA 在通信、信号处理、嵌入式系统、加密芯片等领域具有成熟的产业链，其可定制化逻辑与硬件级并行天生与量子计算抽象模型相契合。这为基于 FPGA 的量子电路抽象方法提供了现实可行的技术路径。

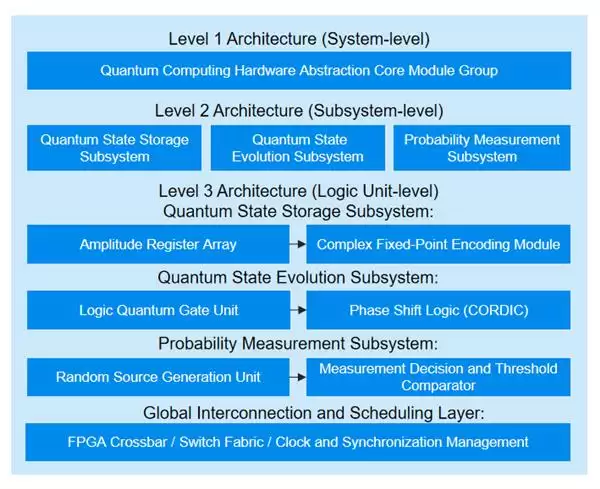

微云全息研发团队在深入研究量子态存储模式、量子门数学描述、概率测量过程与 FPGA 底层逻辑结构后，提出了一种资源高效的量子电路硬件抽象架构。该架构不尝试完整模拟大规模量子系统，而是从量子计算最基础的状态存储、相移控制、概率测量三大核心特性入手，将其转化为可直接在 FPGA 布局内实现的硬件模块。这一理念的核心目标是构建一种轻量级、稳定且可扩展的硬件抽象层，为未来的量子算法硬件加速、量子控制系统、量子嵌入式设备提供基础结构。

微云全息(NASDAQ:HOLO)研发团队首先将单量子比特的状态表示从纯数学描述转化为适合 FPGA 存储和逻辑运算的向量化结构。量子比特一般可用复数幅度的向量来描述，即|ψ = α|0 + β|1，其中 α 与 β 是复数并满足 |α|2 + |β|2=1。在 FPGA 中直接存储复数可能带来高资源消耗，因此团队选择采用定点化、归一化向量存储方案，将复数振幅映射至资源占用最小的 LUT 组与寄存器堆中。这一做法显著降低了 FPGA 的资源使用，确保量子比特可在低资源环境下稳定存储。

在量子态演化方面，微云全息没有采用全矩阵乘法方式实现量子门操作，而是以 可组合逻辑单元 的方式把常见的量子门（包含 Pauli-X、Hadamard、Rz 相移门等）分解为 FPGA 可直接执行的逻辑运算。这种分解方法使得模拟单量子比特与少量多比特操作成为可能，同时避免了过高的计算资源开销，从而更符合嵌入式系统的能效需求。

在模拟量子系统中，基于相位偏移的量子门是量子计算的关键组成部分。与其它布尔逻辑不同，相移门改变的是量子态幅度的相位，而非二元值的翻转或叠加。因此，将相移逻辑映射到 FPGA 是一个极具挑战性的工程问题。

微云全息研发团队采用了 基于查找表（LUT）的相位旋转累积法。当量子比特存储为定点复数时，相移操作可以抽象为对实部与虚部的旋转变换。团队将旋转所需的正余弦值预先量化并存储在 FPGA 的 ROM 或 BRAM 中，通过可组合逻辑实现复数乘法的简化结构。为了进一步减少资源消耗，算法工程师采用了 CORDIC（坐标旋转数字计算）方法，使用一系列移位与加法来模拟旋转，使电路可在更小面积内计算相位变化。该方案不仅实现了硬件级相移操作，还使整个量子门操作具备更高的实时性与可控性。

在设计过程中，微云全息特别强调抽象层架构的灵活性。该系统允许在资源消耗和仿真精度之间进行动态权衡。例如，定点量化精度可调整以满足不同量子门运算的误差要求；相位存储表可根据任务需求扩展；测量模块的随机性可由不同的种子与随机源提供，以适配不同的应用场景。

此外，抽象方案能够以模块化方式扩展到多量子比特系统。多个单量子比特模块可以组合形成更复杂的多比特电路，并通过布线与逻辑互联实现基本的纠缠与控制操作。虽然资源限制使得与真正的量子并行性相比仍存在距离，但对于嵌入式量子算法验证、量子芯片控制电路的早期测试而言，该平台已经具有足够的工程价值。

微云全息(NASDAQ:HOLO)表示，在量子硬件距离规模化商用仍有较远距离的当下，希望通过 FPGA 的逻辑可重构能力，为产业提供一种切实可行的技术路径，让量子计算不再停留在理论与模拟软件层面，而是走向真正可部署、可触摸、可验证的硬件实体。这项技术不是量子计算机本身，但它是量子硬件生态必须拥有的基础模块。

微云全息此次发布的 FPGA 量子计算系统硬件抽象技术，使量子态存储、相位调控、概率测量等关键功能首次以低功耗、高稳定的硬件逻辑方式实现，为整个量子技术生态带来了新的工程化可能性，有望推动量子计算与传统电子工程的融合发展，加速量子信息技术走向产业化。
