用 Draw.io 轻松画出专业数据流图

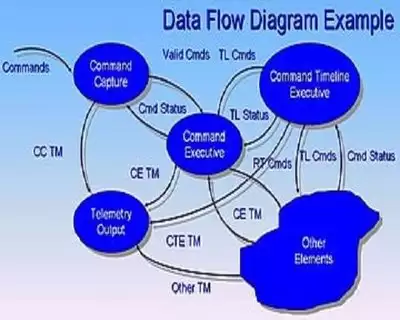

数据流图（DFD）听起来复杂，其实就是把系统里数据的流动与处理过程可视化。无论是系统设计还是需求分析，都离不开它。

Draw.io 是一款免费、轻量、功能齐全的工具，用来画 DFD 再合适不过。

1. 界面与准备

打开 Draw.io，界面非常清爽——左侧是形状库，右侧是画布。你可能会被众多选项晃到，但别急，我们直奔主题：画数据流图。

2. 添加“处理过程”

首先找到 “Process”形状（处理过程）。它通常是一个圆角矩形或圆形，代表计算、格式转换、逻辑判断等操作。

拖到画布上，双击即可输入名称，例如：“验证用户输入” 或 “计算订单总额”。

3. 连接“数据流”

接下来需要让数据“流动”起来。使用 “Data Flow”箭头线条 连接各个元素。

• 标明数据从哪里出发、经过哪里、最终到达哪里。
• 每条线都要标注数据名称，例如：“用户ID”、“支付金额”、“订单状态”。

这样看图的同事才能一眼明白数据在传输什么。

4. 定义“外部实体”

数据从哪里来、到哪里去？这就用到 “External Entity”（外部实体）。它通常是一个矩形，代表系统之外的人或系统。

• 用户输入数据的地方 → 外部实体（如“客户”）
• 数据最终输出的目标位置 → 外部实体（如“数据库”、“报表系统”）

5. 布局与样式优化

当系统复杂、处理环节增多时，布局就成了关键。

• 别把所有形状挤在一起，适当拉开间距，让箭头尽量不交叉。
• 拖动节点、调整形状大小来优化可读性。
• 使用对齐工具一键排整齐——这些小细节能极大提升最终效果。

样式也不要忽略。Draw.io 支持为每个形状设置颜色、字体、边框粗细，甚至能加阴影。例如：外部实体统一用一种颜色，处理过程用另一种颜色，视觉上就自动划分了层次。

6. 检查与导出

初稿画完后，一定要回头检查：

• 数据流动的逻辑是否通顺？
• 每个处理过程是否覆盖了系统实际要做的操作？
• 有没有遗漏的环节？

不夸张地说，一张清晰的数据流图能帮你在项目初期省下大量沟通成本。

最后，Draw.io 支持将成品导出为多种格式——PNG、PDF、SVG，甚至可以嵌入到 Notion 或 Confluence 中。无论是画小模块，还是为大型项目做顶层设计，都能快速产出专业级别的数据流图。

掌握这个技能，下次开会讲系统架构时，你就有了最直观的表达方式。
