CAD精准绘图的关键：对象捕捉

CAD绘图时，精准定位是关键。

对象捕捉功能就像绘图员的“第二双眼睛”，能帮你快速锁定图形的端点、中点、交点等关键位置。这能有效避免手动点击的误差，让绘图效率立竿见影。

今天，我们以迅捷CAD编辑器为例，手把手带你走通对象捕捉功能的设置与应用全流程。

第一步：打开CAD图纸文件

首先，在电脑上安装并运行迅捷CAD编辑器。

软件启动后，点击左上角的“文件”菜单，选择“打开”。这里提供两种便捷方式：

• 从“最近打开”的文件列表中快速选取。
• 在弹出的对话框中，按路径找到目标CAD图纸文件。

文件打开后，软件通常会默认停留在“查看器”选项卡，方便你整体浏览图纸内容。

第二步：找到并启用捕捉功能

接下来，进入核心操作环节。

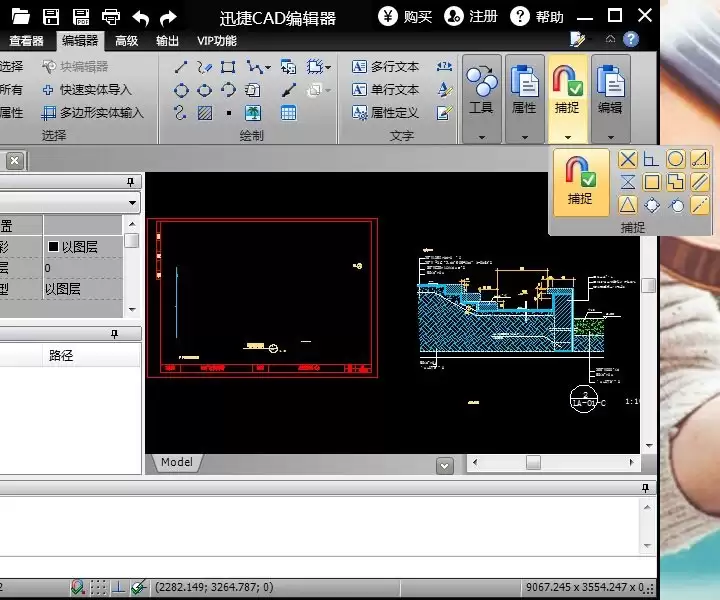

请将目光移至软件顶部，点击切换到“编辑器”选项卡。在随之展开的工具栏中，找到并点击“捕捉”按钮。

一个包含众多具体捕捉工具的下拉菜单便会呈现眼前。

第三步：理解与设置捕捉模式

这里的“捕捉”开关，控制着整个对象捕捉功能的全局启停。

下方图标分别对应着“交点”、“中点”、“圆心”等具体的捕捉模式。每个模式的开关通过点击控制——图标高亮即表示已启用。

如果不确定某个图标的功能，可将鼠标指针悬停在该图标上，稍等片刻，工具提示就会显示其具体名称。

第四步：实际应用与操作

实际使用时，逻辑很清晰：

1. 确保顶部的总“捕捉”开关是打开状态。
2. 根据绘图需求，勾选需要启用的具体捕捉模式（例如画线时需要捕捉端点或中点，标注时需要捕捉圆心等）。

设置完毕后，当你回到图纸进行绘制或编辑时，光标移动到目标点附近，软件便会自动吸附到相应的特征点上，实现精准操作。

总结

至此，从软件打开、功能定位到具体设置与应用，整个关于迅捷CAD编辑器对象捕捉功能的操作路径就清晰了。

熟练掌握它，是提升CAD绘图精度与速度的一项基本功。
