在暖通设计的实战中，天正暖通软件绝对称得上是左膀右臂级别的存在。不过，光会用平面对话框画图只是基础。

真正能让设计方案“活”起来、说服力爆棚的，往往是三维模型的查看能力，以及把2D图纸转成3D渲染图的操作技巧。下面就把这些干活的精髓掰开来聊聊。

天正暖通三维模型查看方法

进入三维视图

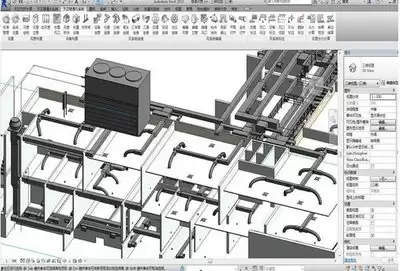

想在软件里把三维模型看透，关键在于进入正确的“观察视角”。操作很简单：打开软件后，直奔菜单栏里的“视图”选项，点一下“三维视图”，瞬间就能切换到立体显示界面。这时，暖通系统的整体布局、管道走向、设备位置全都一目了然，完全是俯瞰全局的感觉。

动态观察工具

进入三维视图后，别站着不动。软件里自带了不少动态观察工具，比如“自由动态观察”和“受约束的动态观察”。用这些工具转一转、拉近拉远，你能从各种刁钻的角度打量模型。

这就像手里捧着一个建筑模型，想怎么翻转就怎么翻转，各部件之间的空间关系自然就梳理得明明白白。

剖切与透视

更高级的操作藏在剖切和透视功能里。善用剖切工具，可以根据需要把模型切开，看到隐藏在下方的内部结构细节。

透视功能则更妙，它能让模型呈现出现实世界里的那种近大远小的真实感，视觉冲击力十足，也更容易让人理解你的设计意图。

2D平面转3D渲染操作技巧

前期准备：精准的2D图纸

从2D平面到3D渲染，听起来就像变魔术，其实底子全在前期准备。首先要确保2D平面图纸里的暖通部件绘制得绝对精确，尺寸、位置一丝都不能差。这是整个3D模型的“地基”，地基不稳，后面再怎么折腾都是白搭。

材质赋予：给模型“穿衣打扮”

模型搭建到位后，就得给它“穿衣打扮”——材质的赋予至关重要。管道的金属质感、风口的塑料光泽，都得实实在在地赋予上去。这一步做好了，渲染出来的画面才不会两眼一摸黑，而是有实打实的视觉质感。

灯光设置：画龙点睛

接下来是“画龙点睛”的环节：灯光设置。灯光模拟的是真实光照环境，主光源、辅助光源怎么布置、强度、颜色、方向怎么调，直接决定了模型有没有立体感和层次感。把光打对，模型立刻从平面变立体，从僵硬变生动。

渲染参数：效率与质量的平衡

调好光，别忘了动动渲染参数。分辨率、抗锯齿级别这些参数，直接影响出图质量。分辨率设高一点，细节清晰度就没得挑；但相应地，渲染时间也会明显拉长。

到底要不要牺牲时间换质量，就得看项目着急不着急了。在效率和质量之间找到那个平衡点才算真本事。

后期处理：点睛之笔

最后一步，是后期处理的“点睛”活儿。渲染完成后，把图片扔进图像处理软件，调调色彩、对比度，补上点阴影，最终效果还能再上一个台阶。经过这几步操作，方案拿到业主面前，就已经非常接近真实落地后的样子了。

把这些三维模型查看和渲染技巧都摸透了，设计师在暖通设计项目里就能真正游刃有余，呈现出的成果也才会更加准、更加出彩。
