Altium Designer课程设计，核心在于把电路原理图绘制和PCB布局布线这两项基本功练扎实。电子设计自动化能力，也正是从这些实践中一步步积累起来的。下面聊聊这次课程设计的具体项目——电子钟。

Altium Designer课程设计项目实践

电子钟设计

学院一直致力于培养高素质人才，推动学术创新与发展。

精通领域深厚，技术实力卓越，服务专业高效。

班级：

姓名隐去

功能需求说明

显示时分秒，同时支持时间设置功能。

具备计时功能

应用软件部分

电路原理图如下

S2键用于切换模式：

• 首次按下进入调时状态，此时S3增加小时，S4增加分钟。
• 再次按下切换至秒表功能，S4启动计时，S3暂停，S5实现清零操作。

PCB布局图

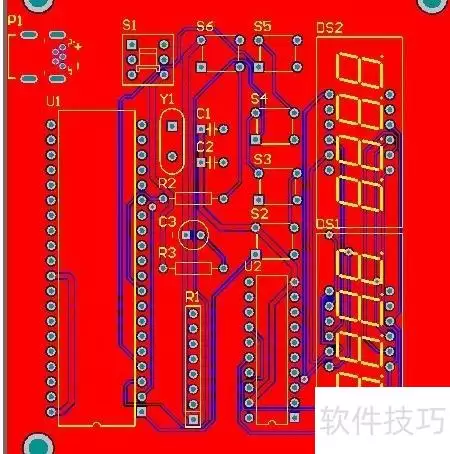

顶层附铜处理

四角设有通孔，采用多层钻孔工艺，内径3.3毫米，可用于穿接铜柱。

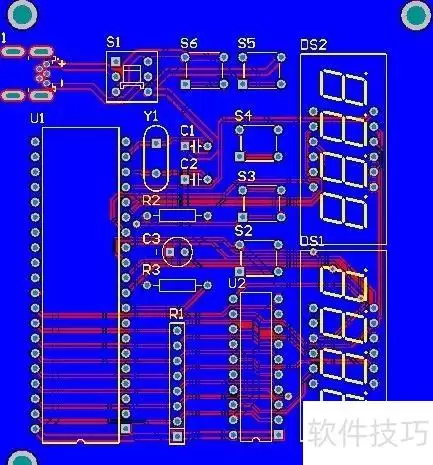

底部覆铜层

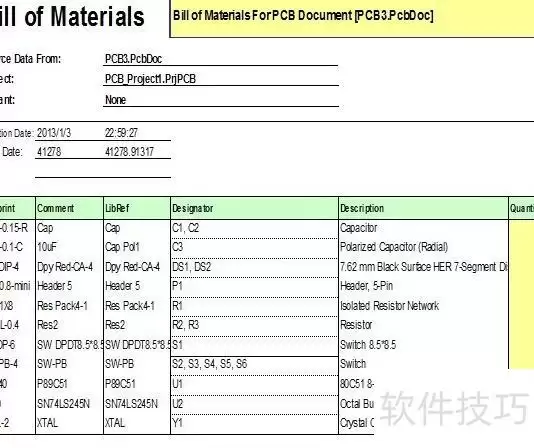

元件清单如下

感悟与体会

掌握基础电路知识是学习的前提条件。

器件布局需要合理安排

布线时需细致耐心，不可急躁。
