3ds Max 2010里的变换Gizmo，算得上是视口中非常实用的可视化工具。不用事先去轴约束工具栏里翻来翻去设定变换轴，直接把鼠标悬停到Gizmo对应的轴线上，拖动就能完成移动、旋转或缩放。更顺手的是，在移动或缩放时，Gizmo上还有一些特定区域，能让你同时沿两个轴所在的平面做复合变换。简单说，就是单轴和双轴平面之间可以灵活切换，整个操作过程直观又流畅，对三维建模和编辑的交互体验提升非常明显。

下面就用一个球体模型，把Gizmo的几种常用操作走一遍。

1. 新建球体模型

新建3ds Max文件，先创建一个球体模型。

2. 选择并移动——锁定XY平面

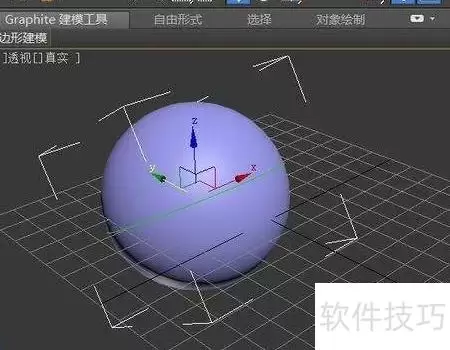

点击“选择并移动”工具，Gizmo会出现在球体中心。此时轴约束工具栏默认启用的是XY平面，所以Gizmo的X轴和Y轴显示为黄色（激活状态），Z轴则是蓝色（未启用）。把鼠标指向球体任意部分并拖动，可以看到球体只在XY平面上移动——轴向锁定已经生效了。

3. 沿Z轴移动

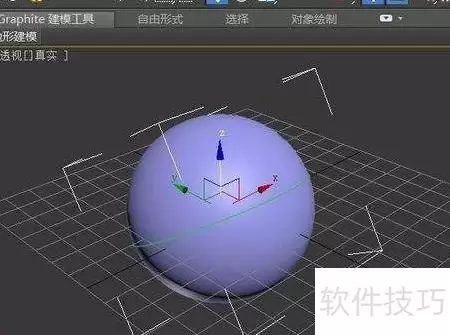

将光标指向Z轴并拖动，这时Z轴变成黄色，X轴为红色，Y轴为绿色，球体就沿着Z轴方向移动了。

4. 沿Y轴移动

把鼠标指向Y轴并拖动，Y轴变黄后，球体只会沿着Y轴方向移动，其他轴完全不受影响。

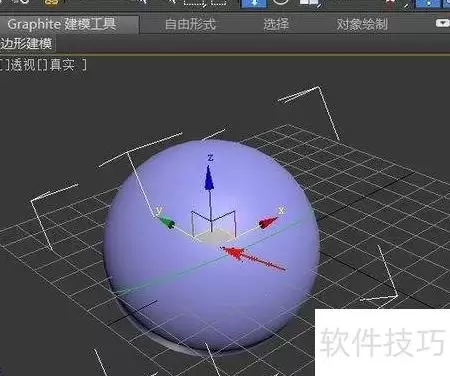

5. 沿XY平面移动（双轴复合）

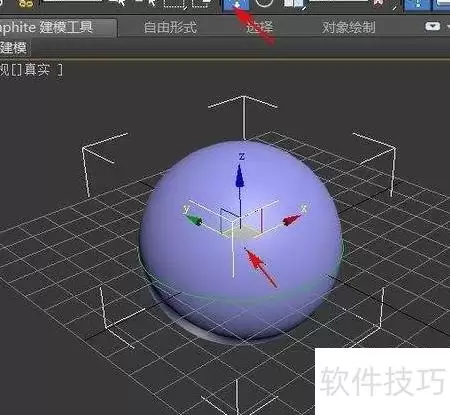

找到红色和绿色的角点（分别对应X轴和Y轴的末端），按住并拖动，球体就会沿XY平面移动——这比直接拖物体更容易控制平面方向。

6. 沿X轴移动

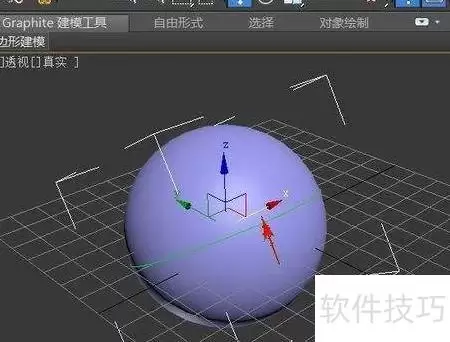

同样，将方向对准X轴后拖动，球体就只沿X轴方向移动。

7. 切换旋转工具——虚拟轨迹球

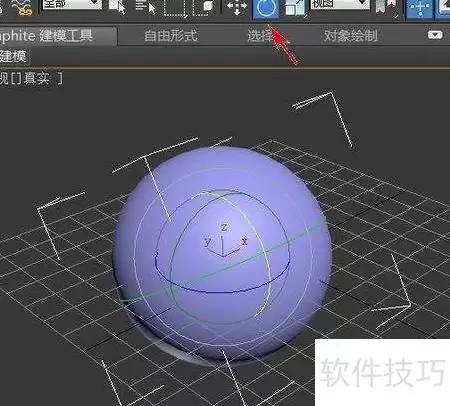

切换到“选择并旋转”工具，Gizmo会变成虚拟轨迹球的形式，可以沿X、Y、Z轴，或者垂直于当前视口的轴来旋转对象。

8. 旋转操作：轴控制柄与度数显示

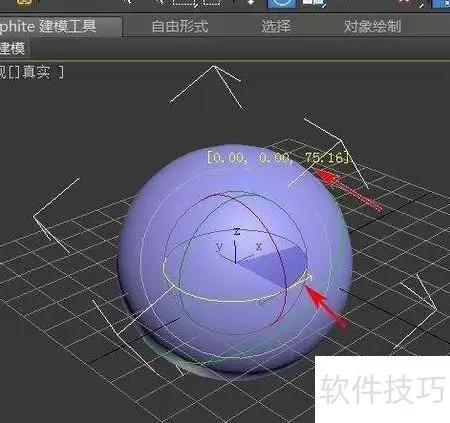

轨迹球周围有一圈圆形区域，这就是轴控制柄。拖住任何一个控制柄上的任意位置，对象就会绕对应的轴旋转。旋转过程中，系统会用透明切片直观显示旋转方向和角度——如果旋转超过360°，切片会重叠，颜色逐渐变深，透明度也降低。同时界面上还会实时显示精确的旋转度数，对提高操作准确度很有帮助。

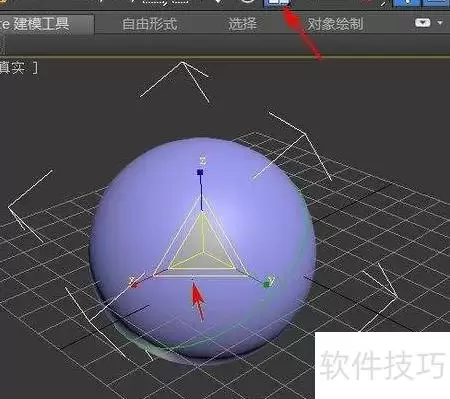

9. 缩放工具：平面控制柄

选中“选择并缩放”工具后，Gizmo上会出现平面控制柄，利用它们可以直接进行均匀或非均匀缩放，不用再切换主工具栏里的缩放类型了。

10. 均匀缩放

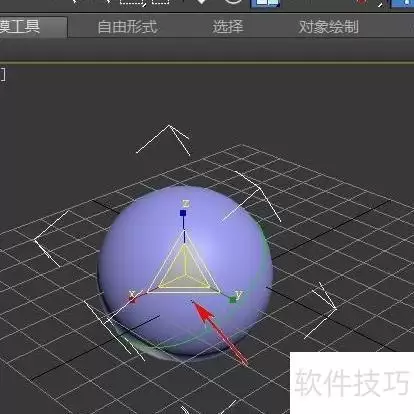

在Gizmo中心拖动，实现的是均匀缩放，也就是三个轴等比例变化。

11. 非均匀缩放

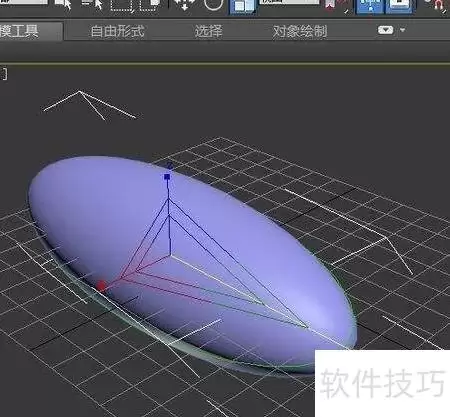

沿单一轴向拖动控制柄，则进行非均匀缩放——比如只拉长X轴而不影响Y和Z。

以上就是变换Gizmo在三种常用变换工具下的核心操作。熟悉之后，你会发现日常建模中的轴向控制变得非常自然，几乎不需要刻意去想“该点哪个轴约束按钮”。
