在使用Graphpad Prism过程中，不少用户常会疑问：该如何绘制相关性热图？又怎样在图表中直接显示条形柱的数值？为此，小编特意整理了这份详细操作指南，希望能帮助大家快速掌握这些实用技巧。

系统：Windows 10 64位专业版

软件版本：Graphpad Prism 10.3.0

除了常规的相关性分析，Graphpad Prism还能通过热图直观呈现多变量间的关联程度。例如分析各科成绩之间的内在联系时，热图能通过色块深浅差异一目了然地展示相关性强弱，远比枯燥的数字表格更清晰易懂。下文将为您详细介绍该软件的绘制方法及相关参数设置。

一、Graphpad Prism如何绘制相关性热图

热力图能清晰反映各变量间的相关程度，尤其适合处理涉及多个因素的复杂数据。例如分析销售额与不同区域、促销活动及客流量等因素的关联强度时，采用热图展示将十分高效。具体操作步骤如下：

1、由于热图分析通常涉及多个变量，首先需在Graphpad Prism中选择“Multiple variables（多变量）”数据表类型，右侧选项保持默认即可。

2、新建数据表后，依次录入语文、数学、生物等科目的学生分数。该表格类型支持横向扩展，可容纳多列数据。

3、完成数据录入后，点击顶部分析菜单，如图3所示定位到“Multivariate analyses”，并选择其中的“Correlation matrix（相关性矩阵）”。系统将据此生成计算结果，为后续绘图做准备。

4、进入分析参数设置界面（见图4），勾选第一项，即计算各组Y数据集的R值，这一步生成的正是所需的相关性矩阵。

5、确认设置后，如图5所示，左侧导航栏会生成“Correlations of data 1”结果文件。双击打开即可查看完整的矩阵数值。

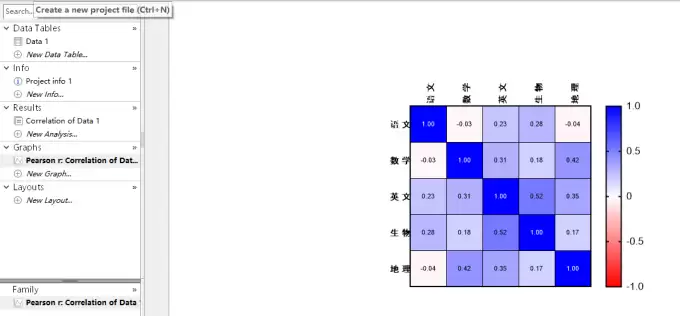

6、若需切换至可视化热图，请展开左侧图表区，双击“Pearson r: Correlations of data 1”。此时即可看到色块分布，颜色越深代表相关性越强，图中蓝色表示正相关，红色表示负相关。

①从数值分布可见，生物与英语、数学与地理两组学科的成绩关联度较高，暗示其学习表现可能存在一定协同效应。

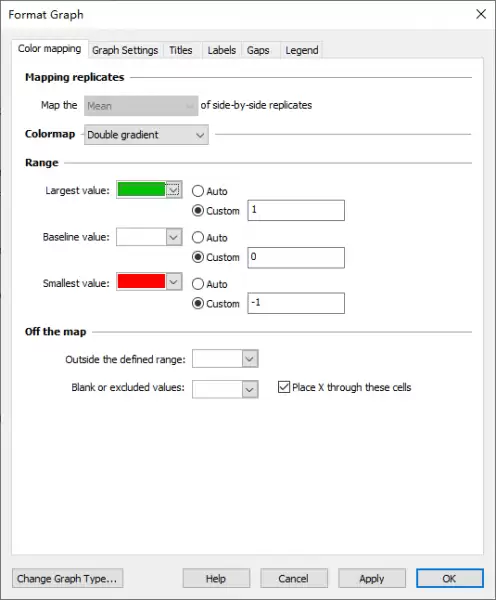

②如需调整配色方案，可右键双击图表唤出格式化面板（如图7）。在“Chart colors”区域调节极值色块，例如此处将其替换为绿色。

③经过自定义后，强相关区域将以绿红对比呈现，视觉区分度更高。读者也可根据个人喜好自由尝试其他预设配色。

二、Graphpad Prism如何显示bar值

柱状图主要依靠柱子高度来反映数据的平均值，但仅凭肉眼估算往往不够精确。若能直接在柱顶标注具体数值，数据对比将更加直观便捷。具体开启方法如下：

1、首先创建Column数据表并填入语数两科成绩，利用内置绘图工具生成柱状图。默认情况下，图表并不会自动显示具体的数值标签。

2、鼠标双击生成的柱状图，调出格式化窗口并切换至“Annotations”标签页。

①如图10所示，在“Display”下拉菜单中勾选“Values（含均值、中位数等）”，并在“Suffix”框内输入“分”以标明单位。

②取消“Auto-adjust font size”选项，随后点击右侧“Font”按钮进行手动排版。

③在字体设置界面中，可灵活调整字号、样式及下划线等属性。为保证标签清晰易读，建议选用常规的四号宋体。

④完成上述配置并返回主视图，即可观察到柱体顶端已完整显示带单位的均值数据。

三、小结

小编整理的这篇关于Graphpad Prism绘制相关性热图及显示bar值的教程就到这里，希望能为大家的科研绘图工作提供便利。若有其他软件使用疑问，欢迎随时查阅相关资料或留言探讨。
