cam350怎么调锣带？cam350制作锣带的操作步骤

1、首先在CAM350软件中导入钻孔文件及外形GERBER。

2、对照MI测量成品的外围。

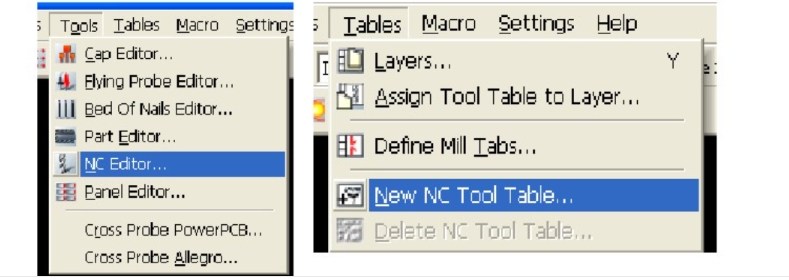

3、进入到NC编状态，建立一个新的空钻孔表。

4、建立一个新的NC层(锣带层)，并把刚才建立的空钻孔表赋于该NC层。

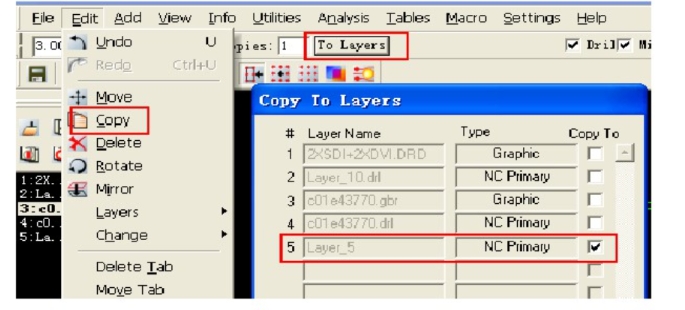

5、选择生产钻带中一个成品内的管位孔(GH1,2,3)COPY至锣带层。

6、打开钻孔表把管位孔径改成与MI一致，并增加锣刀刀径或钻下刀位刀径。

7、板边钻防错孔及定位孔及下刀位，3个靶标孔及一个尾孔、同管位孔孔径。

8、锣板，一般先锣内槽再锣外形框；选择锣刀描外形线，需要注意行刀方向可通过右补偿后线中心在板外来判断。

9、改变补偿，使用右补偿。

通过CAM350制作锣带，不仅可以提高生产效率和产品质量，还可以优化设计布局，提升自动化水平，是PCB制造过程中不可或缺的工具。
