cad视口怎么用cad视口的使用教程

1、打开CAD软件，绘制一个圆形A和一个三角形B，如下图所示。

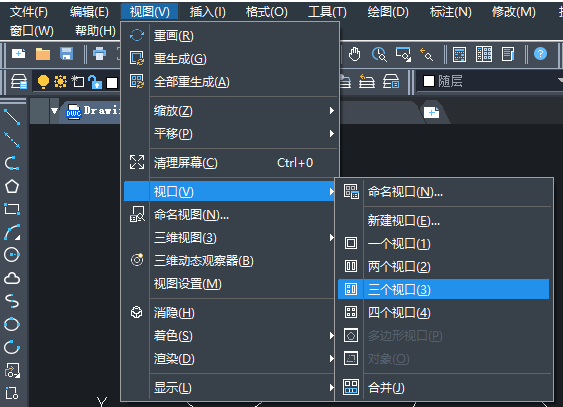

2、 点击最上方菜单栏-【视图】-【视口】-【三个视口】，创建三视口，如下图所示。

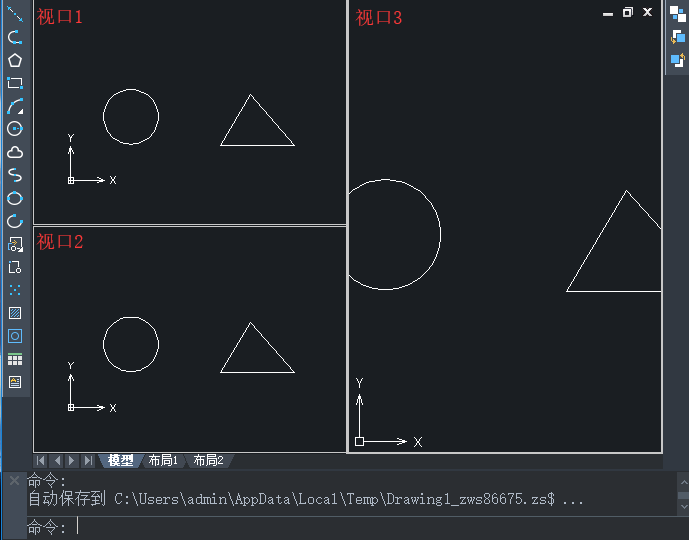

3、 在命令栏出现“输入选项”，直接回车，此时界面出现三个视口，如下图所示。

4、鼠标左键单击视口1，将圆A移到视口中间，并放大圆A的显示状态;同样的步骤操作视口2，将三角形B移到视口中间并放大其显示;和上面一样，将视口3中的两个图形移到视口中间，缩放到合适的大小，如下图所示。

5、鼠标左键单击视口1，绘制圆A的内切三角形，此时可以看到视口3中圆A也绘制了一个内切三角形。同理，在视口2中绘制一个三角形B的内切圆，在视口3中的三角形B里面也绘制了一个内切圆。由此我们可以发现，当操作的图形比较复杂时，可以利用视口功能，放大局部图纸，进行操作修改，而在其他视口中图形也随之更新，如下图所示。

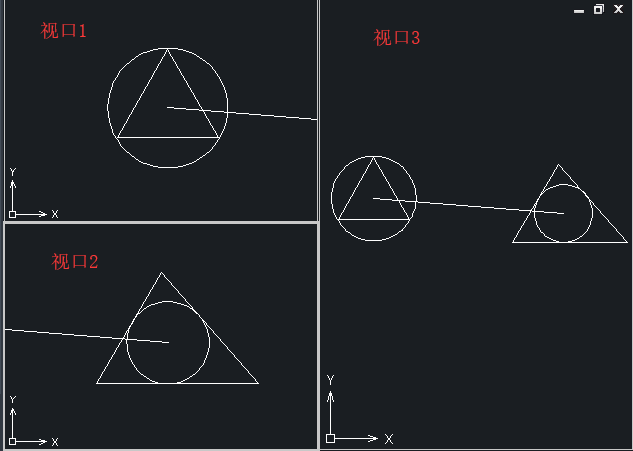

6、在cad软件中我们也可以跨视口操作，以绘制圆A和三角形B的中心连接线为例。鼠标左键单击视口1，选择直线命令，选中圆A的中心，接着鼠标左键单击视口2，选中三角形B的中心点，此时在视口3中发现两个图形的中心点已经用直线连接，如下图所示。

7、最后恢复一个视口界面，“视图-视口-一个视口”，返回之后，如下图所示。

上面就是小编为大家带来的cad视口怎么用的全部内容，更多精彩教程尽在心愿游戏。
