multisim怎么绘制1N6011B二极管？multisim绘制1N6011B二极管教程

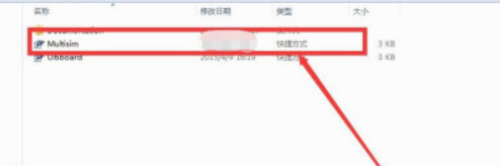

1、首先双击Multisim的快捷图标打开软件，如图：

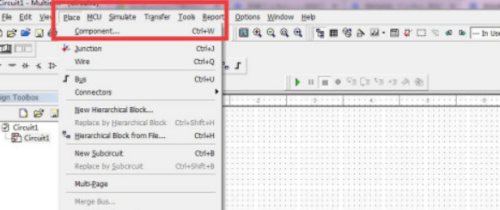

2、然后依次选择“Place”-“Component”，如图：

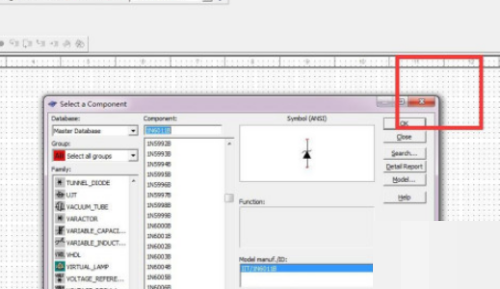

3、接着会弹出一个对话框，然后对话框中输入“1N6011B”并确定，如图：

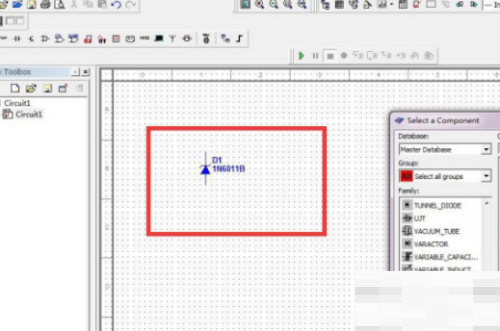

4、此时出现一个活动的1N6011B二极管，我们拖动1N6011B二极管到图纸中合适的位置，如图：

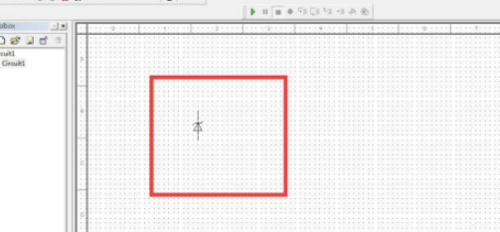

5、把1N6011B二极管拖动到合适的位置之后我们点击鼠标左键完成绘制，这样一个1N6011B二极管就绘制好了，如图：

6、最后绘制完1N6011B二极管之后会重新弹出选择器件的窗口，如果我们需要放置新的元器件那就重复上述操作，如果绘制完1N6011B二极管后不需要别的器件了，那么我们只需要关闭这个窗口就可以了，如图：

谢谢大家阅读观看，希望本文能帮到大家!
