Revit单独设置链接文件的视图范围的方法

首先要在建筑结构模型中调整好各楼层的视图范围内图元的显示，链接到机电项目模型中;

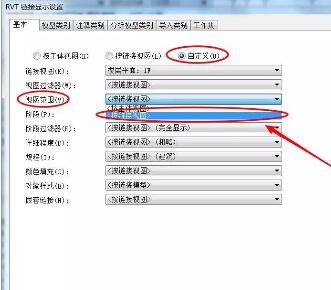

打开“可见性/图形”替换对话框，切换到“Revit链接”窗口，找到链接的文件，点击“显示设置”下的“按主体视图”按钮，进入到“Revit链接显示设置”对话框;

在“基本”窗口下选择“自定义”，并找到“视图范围”字段，将“视图范围”的显示修改为“按链接视图”，单击“确定”完成设置。

在平面视图中我们会看到链接模型的视图范围已经按照它本身的视图范围设置，不再受项目视图范围的影响。
