Revit合理添加过滤器区分构件的详细操作方法

1、打开“可见性/图形替换”，切换至“过滤器”选项卡，点击“添加”，再弹出的“添加过滤器”对话框中，点击“编辑/新建...”，如图所示。

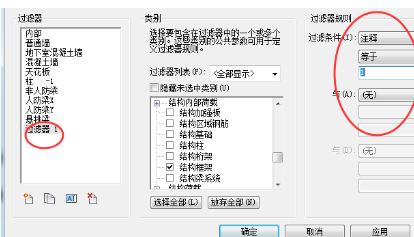

2、在弹出的“过滤器”对话框中，将“类别”中“结构框架”勾选，新建一个过滤器，如图所示。

3、命名完成之后点击“确定”，然后添加过滤条件(一般可以选择注释，选择条件选择易于操作的如数字1)，如图所示。

4、通过以上步骤，创建需要数量的过滤器。选择创建完成的过滤器，点击“确定”，将需要的过滤器一一添加到视图中，并设置不同的填充图案、颜色，如图所示。

5、当注释的值改为过滤条件设定的值时，梁的颜色就会改变，如图所示。

还不了解Revit合理添加过滤器区分构件的详细步骤的朋友们，不要错过小编带来的这篇文章哦。
