Revit不能创建放样的解决方法

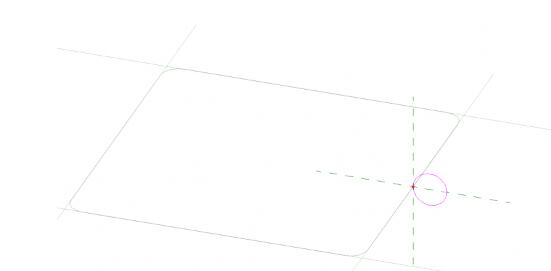

此处以在“常规模型”族样板创建一个路径为正方形，轮廓为半径40的圆进行放样。

当将路径四角变成一个四角圆角半径为40的弧形路径时却显示无法创建成功。

问题出现时的原因：在轮廓再沿路径形成模型的过程中，由于路径弯折处形成自相交的现象，程序无法创建成功。

处理方法一：

轮廓绘制时将轮廓放置在路径圆弧不会相交的那一侧，如图，这样就不会出现创建失败的情况了。

处理方法二：

将轮廓半径改成小于路径圆角半径即可。这里路径圆角半径为40，将轮廓半径改为39即可创建成功。

意义：在创建族的过程中，放样命令是经常使用到的，是通过是轮廓沿着一定路径形成形体的创建命令。当然在使用过程中也会出现问题，那么上文就是解决这一问题，通过修改路径或者适当缩小轮廓的方式来形成放样。

还不了解Revit不能创建放样的解决技巧的朋友们，不要错过小编带来的这篇文章哦。
