几何画板绘制线段式控制杆的相关操作

具体操作如下：

步骤一 画自由点A，选择“变换”——“平移”命令，将点A向右水平平移0.5cm，得到点A’。

步骤二 双击点A，将它标记为中心，选中点A’，再选择“变换”——“缩放”命令，将点A’以点A为中心，按10倍比例缩放，得到点A’’，连结AA’’。

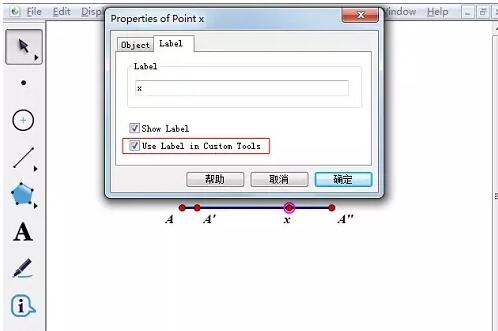

步骤三 选中线段AA’’，然后选择“构造”——“线段上的点”命令，得到线段上的点x。选中点x，然后选择“编辑”——“属性”命令，在弹出的属性对话框中勾选“在自定义工具中使用标签”。

步骤四 依次选中点A，A’，x，再选择“度量”——“比”命令，得到比值Ax/AA’，选择“编辑”——“属性”命令，在弹出的对话框中将此度量值的标签改为x，并勾选“在自定义工具中使用标签”。

步骤五 选中点A’和A’’，按+H键隐藏它们，得到如下图所示的控制杆。

步骤六 至此，线段式控制杆制作完毕。拖动点x，可使变量x在[0，10]范围内变化。
