PPT将图表中图标做成树形的操作过程

1、数据源准备。数据源中除百分比数据，还需要一组辅助列，数值均为：100%。

2、插入柱形图。选择数据区域，插入簇状柱形图(注意：是簇状柱形图，可不是百分比堆积柱形图哦)。

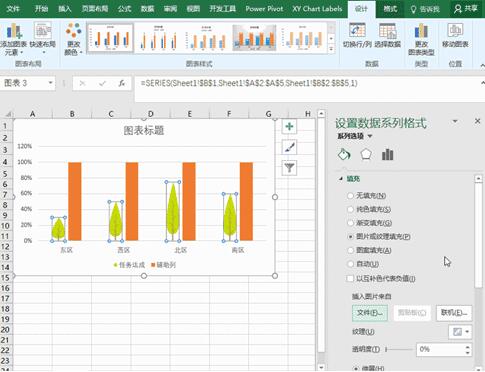

3、用图片替换柱子。在柱形图上点击代表任务达成列的柱子，右键单击，选择设置数据系列格式。

4、用图片替换柱子。在设置数据系列格式中选择填充与线条，在填充模块下点击图片或纹理填充，点击文件，插入预先准备好的图片，点击层叠并缩放。

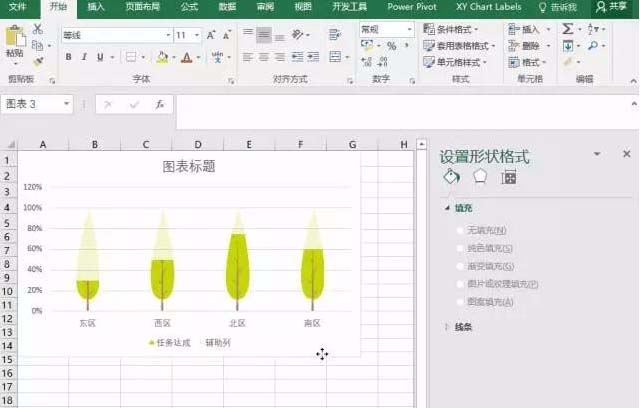

5、用图片替换柱子。用同样方法将辅助列的柱子也替换成图片，同样选择层叠并缩放，将透明度设为80%。

6、合并图表。点击系列选项，在系列重叠里输入100%，然后回车，两个图表就合并到一起了。

7、添加数据标签，选中图表，点击格式菜单，在图表区选择系列”任务达成“，这样就选中任务达成列了。点击设计菜单，在添加图表元素下点击数据标签，选择数据标签外，这样数据标签就添加完成了。

8、调整图表格式。删除Y轴、图例、水平网格线，将X轴边框设为无颜色。更改图表标题，将图表标题和X轴的字体设置为楷体，将数据标签的字体设置为 Eras Bold IT C 或其他喜欢的字体。将图表标题、X轴、数据标签颜色均设为深灰色，最后根据需要调整下标题等大小即可。
