EDraw Max制作Booch OOD图的详细步骤

1、打开Edraw Max，依此“新建--->软件--->Booch OOD”，

2、创建空白的画布，有箭头形状、标注和Booch面向对象设计，

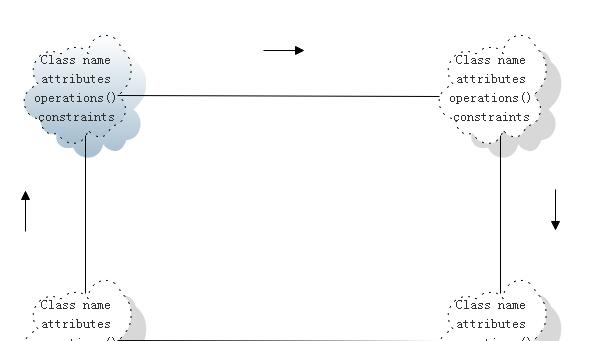

3、拖曳四个类到画布上，并修改类填充色，

4、用对象关系关联类，将四个类根据上下左右连接起来，

5、用简单的箭头设置类的方向流向，

6、再用数据流箭头设置逆向流向，设置完毕后预览该模型图。
