UG绘制忍者镖的操作步骤

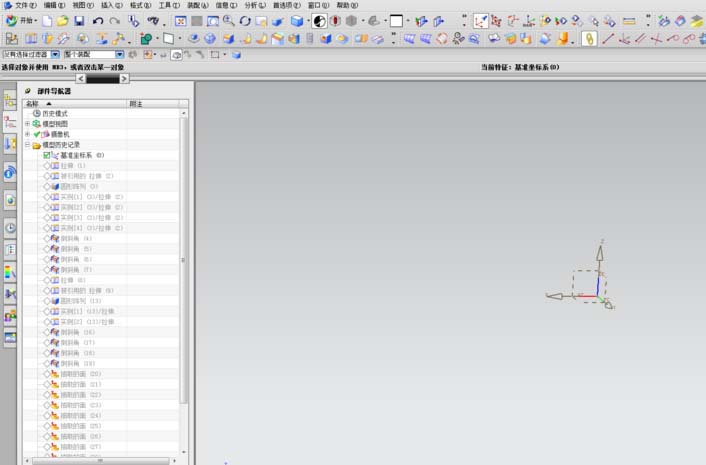

1、新建一个空白文档。

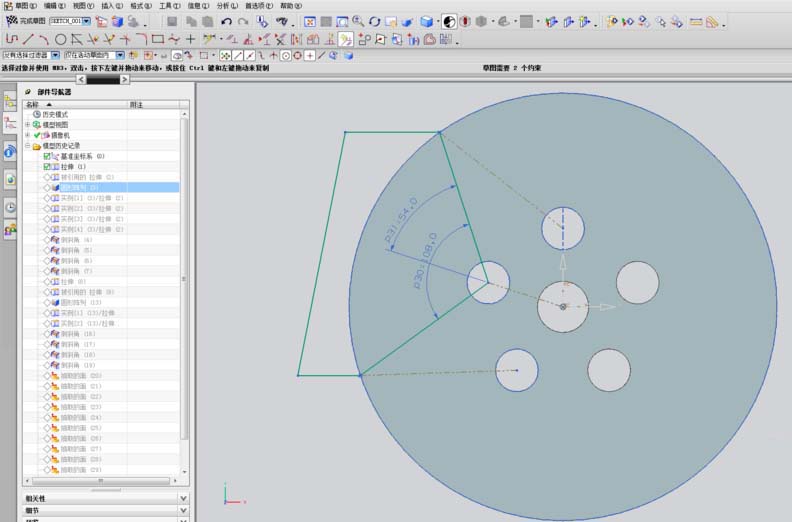

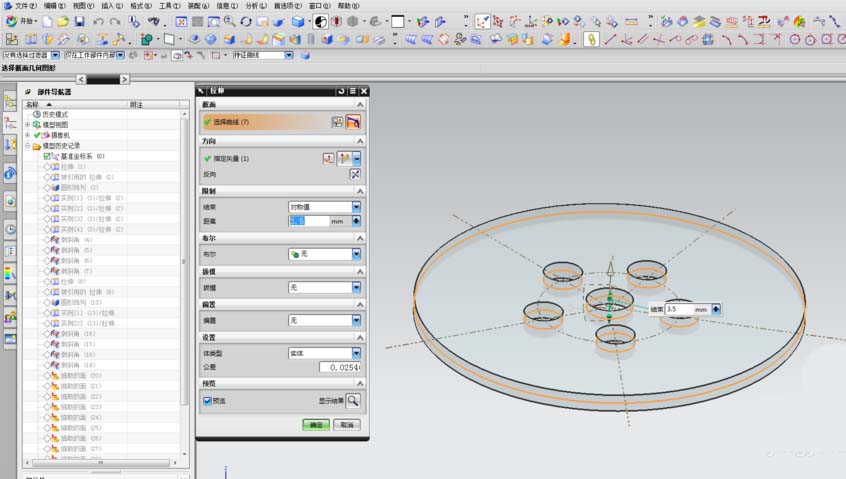

2、单击拉伸命令，选择xy平面为基准平面，进入草图，完成如下图形绘制，完成草图，输入相关参数值完成拉伸操作。

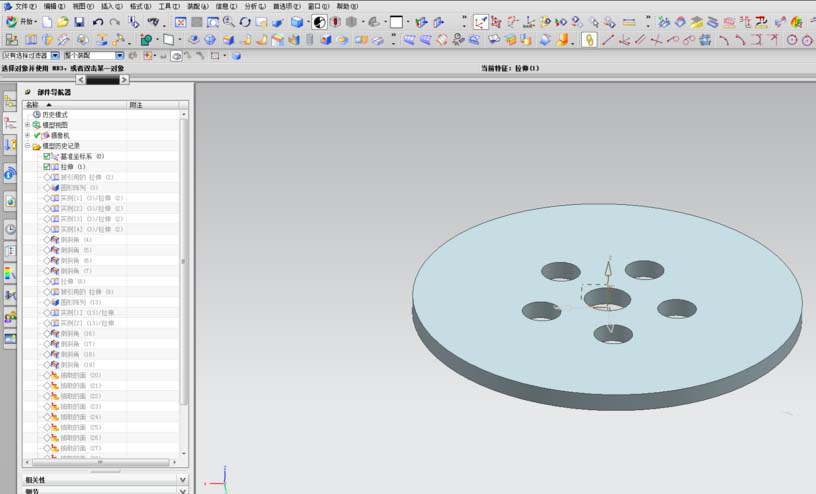

3、单击拉伸命令，选择xy平面为基准平面，进入草图，完成如下图形绘制，完成草图。进入拉伸对话框，布尔运算选择为求差，完成拉伸操作。

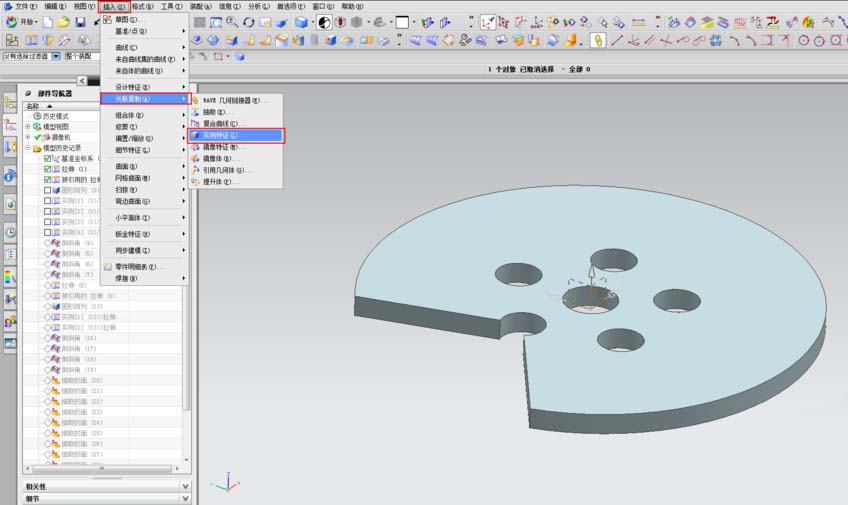

4、单击插入-关联复制-实例特征命令，选择圆形阵列，选中上步拉伸，方法选择常规-输入相关参数值，基准轴选择Z轴，完成实例特征操作。

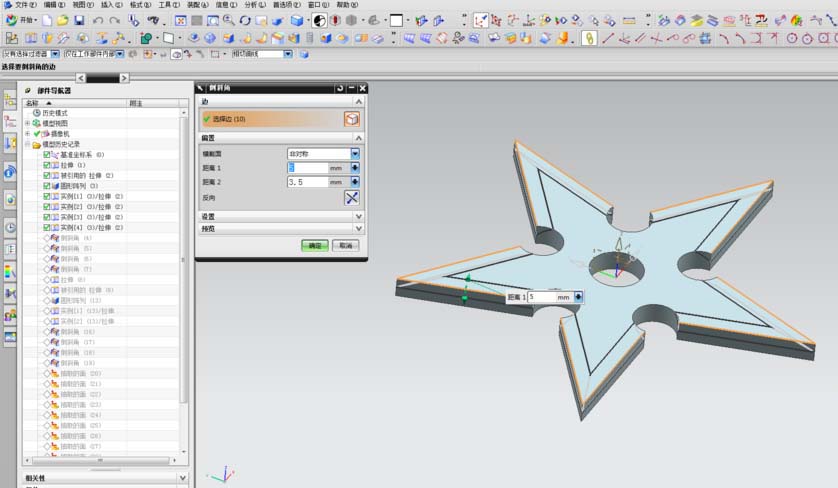

5、对本实例相关位置进行斜角处理。

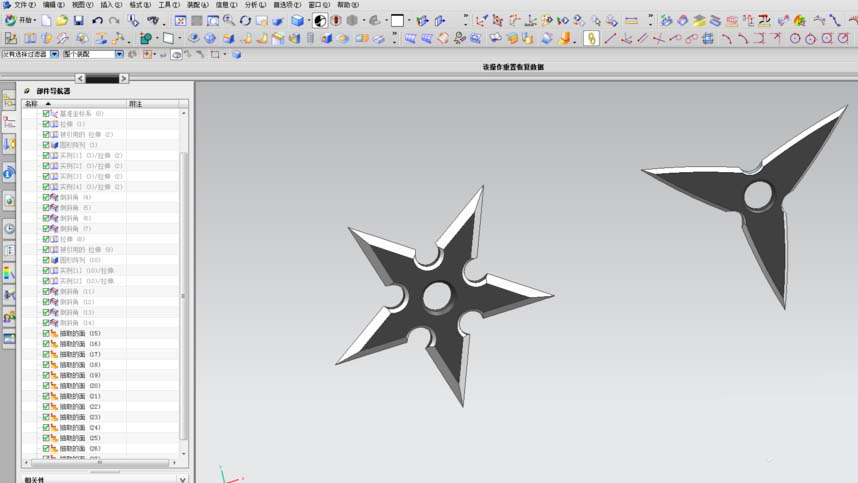

6、按Ctrl+j编辑对象颜色。完成忍者镖的建模操作。
