UG10.0建模公园中长石凳子的相关操作步骤

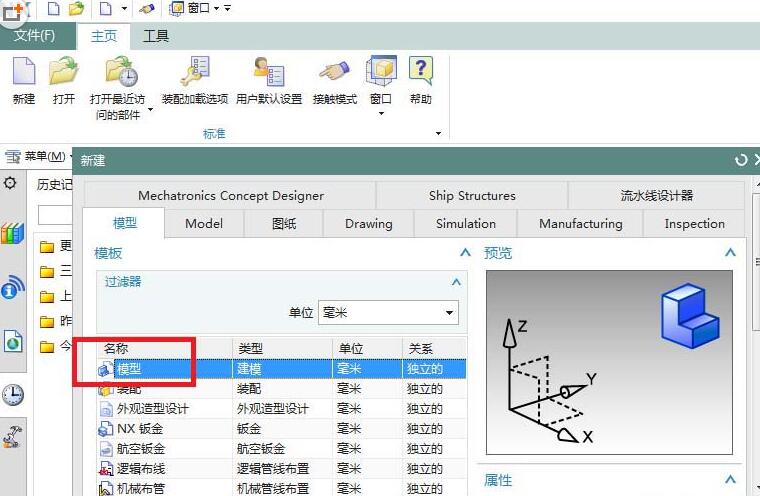

1、打开UG10.0软件，新建——模型——确定，完成一个空白模型的建立。

2、菜单——插入——设计特征——长方体——100x100x100——确定。完成一个正方体的创建。

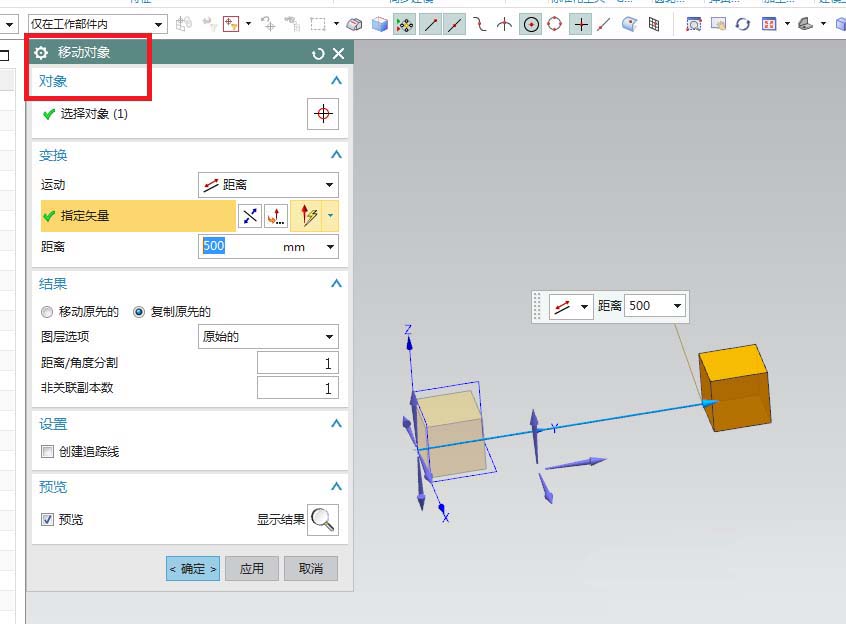

3、如下图所示，——编辑————移动对象——————选择正方体————指定Y轴——距离500，数量1，点击确定。

4、如下图所示，——菜单————插入——————设计特征————长方体——指定点，(见正方体上的那个圆点)————设置尺寸：100x30x30，——布尔求和，点击确定。

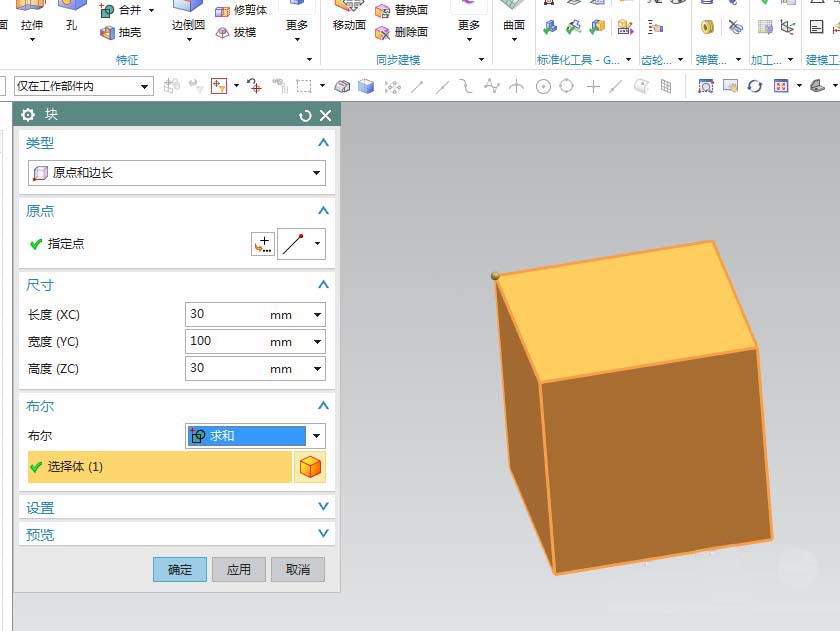

5、重复第4步操作，在另一个正方体上创建长方体。——菜单————插入——————设计特征————长方体——指定点，(见正方体上的那个圆点)————设置尺寸：30x100x30，——布尔求和，点击确定。

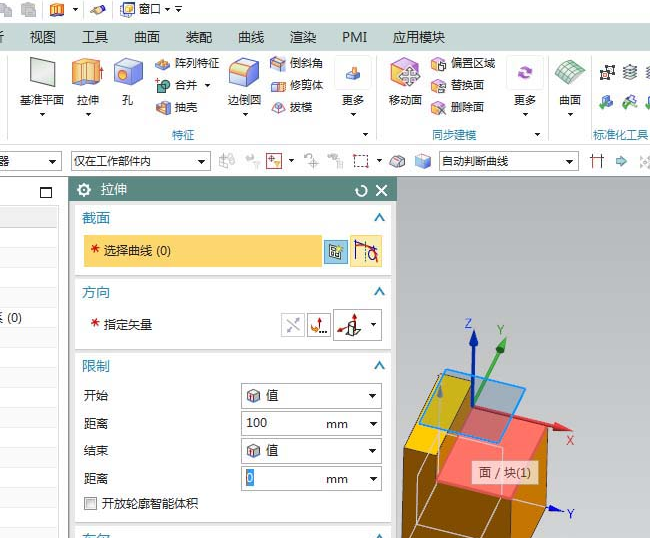

6、点击工具栏中的拉伸图标，激活拉伸命令，点击实体中的之前的正方体上表面，下图中的红色平面。

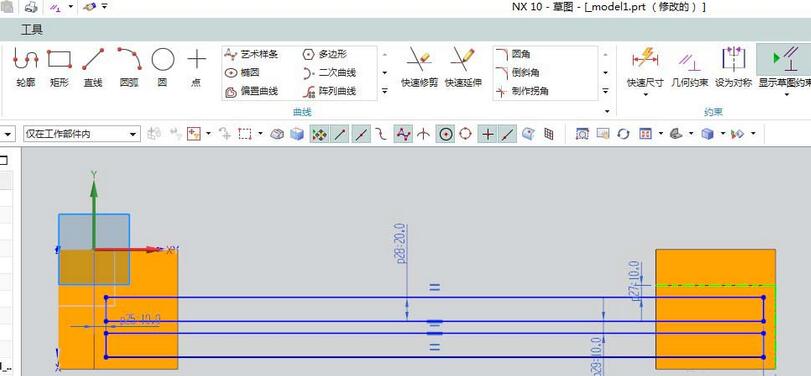

7、进入草图，激活矩形命令，画两个矩形，激活几何约束命令，将两个矩形约束成相等的，激活快速尺寸命令，标注尺寸10、20，点击完成，退出草图。

8、设置拉伸高度30，点击完成。

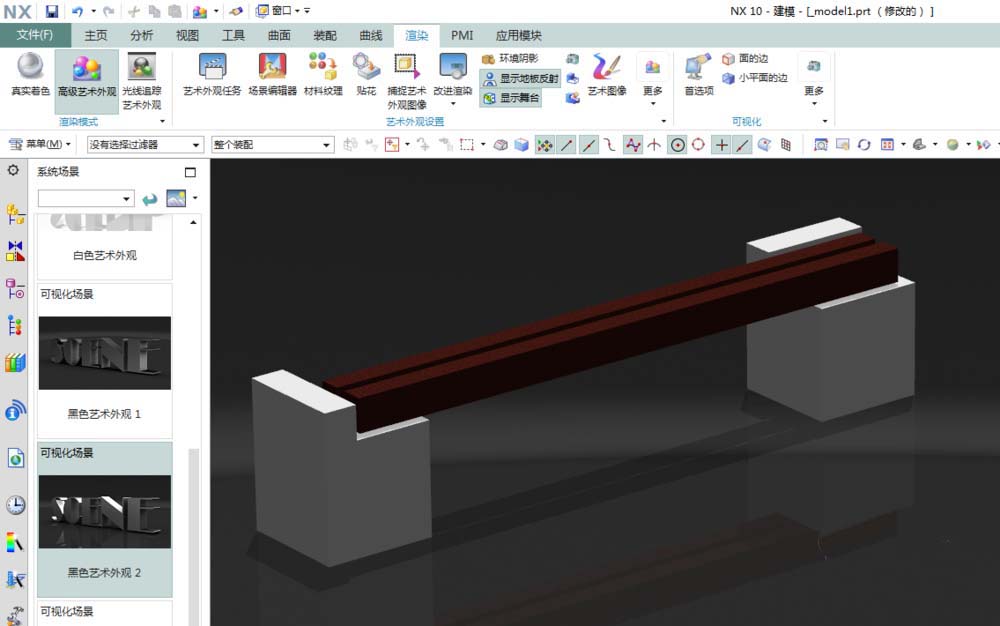

9、选择材质、选择背景，高级艺术外观，渲染的效果就在下图。
