Power Designer设计UML类图的具体过程

我们需要先打开powerdesigner，点击【文件】菜单，再选择【新建模型】

然后我们在【新建模型】界面，在【类型】中选择【信息】，在【类型项】中选择【UML类图】，然后点击【OK】

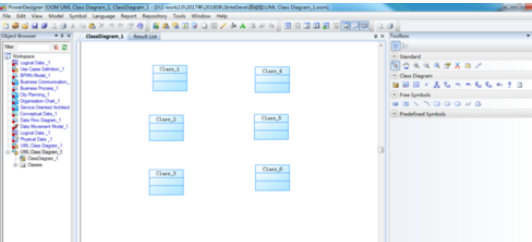

接着我们在右侧的工具栏中，在【类图】下点击【类】图标，然后在主窗口上点击一次，就生成一个类

这时我们双击某个类，在弹出窗口中选择【属性】标签，然后可以增加类的属性，然后点击【OK】

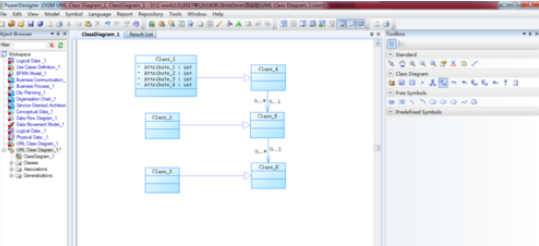

接下来我们在右侧的工具栏中，在【类图】下点击【泛化】图标，然后在主窗口上点击一个类，然后拖动鼠标连接到另一个类，从而建立类间的泛化关系。

最后一步我们在右侧的工具栏中，在【类图】下点击【关联】图标，然后在主窗口上点击一个类，然后拖动鼠标连接到另一个类，从而建立类间的关联关系。
